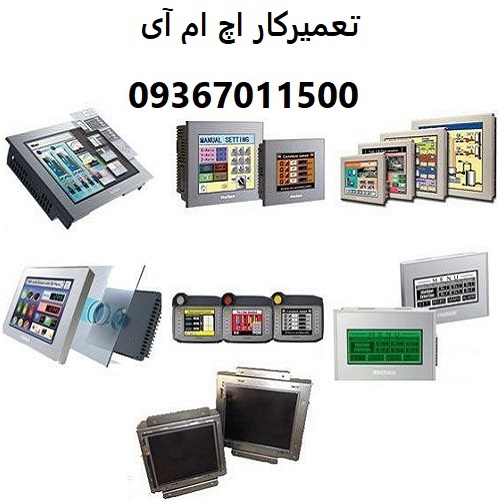

تعمیرکار اچ‌ام‌آی (HMI): علل خرابی و توانایی احیای صفحات لمسی صنعتی

در دنیای پیچیده و پرسرعت اتوماسیون صنعتی، جایی که هزاران سنسور داده تولید می‌کنند و موتورهای پیچیده در حال چرخش هستند، نیاز به یک مترجم، یک واسطه هوشمند و یک پنجره شفاف به دنیای ماشین بیش از پیش احساس می‌شود. این واسطه چیزی نیست جز «اچ‌ام‌آی» یا HMI (Human Machine Interface – رابط انسان و ماشین). اچ‌ام‌آی‌ها صورت و زبان سیستم‌های کنترلی هستند که به اپراتور اجازه می‌دهند با پی‌ال‌سی (PLC) و سایر تجهیزات ارتباط برقرار کند، وضعیت فرآیندها را ببیند و دستورات کنترلی را صادر کند.

اما مانند هر تجهیزات الکترونیکی دیگری، اچ‌ام‌آی‌ها نیز در معرض خرابی‌های مختلفی قرار دارند. خرابی صفحه نمایش، لمس نشدن دکمه‌ها، سوختن بک‌لایت و یا مشکلات برد الکترونیکی می‌تواند کل خط تولید را در وضعیت کور و ناشناس قرار دهد. در این نقطه، نقش «تعمیرکار اچ‌ام‌آی» پررنگ می‌شود. تعمیرکار اچ‌ام‌آی متخصصی است که ترکیبی از دانش تعمیرات کامپیوتر، الکترونیک قدرت و درک سیستم‌های اتوماسیون را دارد. در این مقاله جامع، به بررسی دقیق فناوری اچ‌ام‌آی، اجزای داخلی آن، انواع خرابی‌ها و فرآیند تخصصی تعمیر توسط تکنسین‌های خبره می‌پردازیم.

فصل اول: اچ‌ام‌آی چیست و چرا حیاتی است؟

اچ‌ام‌آی (HMI) یک دستگاه الکترونیکی است که وظیفه تبادل اطلاعات بین انسان (اپراتور) و ماشین (سیستم کنترل صنعتی) را بر عهده دارد. در گذشته، برای کنترل ماشین‌ها از صدها کلید فیزیکی، لامپ سیگنال و آمپر استفاده می‌شد. اما با پیچیده‌تر شدن فرآیندها، استفاده از این پنل‌های فیزیکی غیرممکن شد. اچ‌ام‌آی‌ها با جایگزینی تمام این دکمه‌ها و نشانگرها با یک صفحه نمایش گرافیکی تعاملی، انقلابی در اتوماسیون ایجاد کردند.

وظایف اصلی اچ‌ام‌آی عبارتند از:

• نمایش وضعیت (Visualization): نمایش دما، فشار، سرعت، سطح مخازن و وضعیت موتورها به صورت گرافیکی.
• ورودی دستورات (Control): امکان استارت و استاپ موتورها، تغییر تنظیمات (Setpoints) و انتخاب فرآیندها از طریق صفحه لمسی.
• هشدارها و آلارم‌ها (Alarms): نمایش خطاهای سیستم با تاریخ و زمان دقیق برای کمک به عیب‌یابی.
• ذخیره‌سازی داده‌ها (Data Logging): ثبت روند تولید و گزارش‌گیری برای تحلیل‌های بعدی.

اچ‌ام‌آی‌ها در اندازه‌های مختلفی، از ۴ اینچ کوچک تا مانیتورهای بزرگ صنعتی ۲۲ اینچی و بالاتر، وجود دارند. برندهای معروفی مانند Siemens، WinCC، Delta، Weintek، Mitsubishi، Omron و Fatek هر یک سهم بزرگی از بازار را در اختیار دارند.

فصل دوم: کالبدشکافی داخلی اچ‌ام‌آی (آنچه تعمیرکار باید ببیند)

یک تعمیرکار اچ‌ام‌آی برای اینکه بتواند دستگاه را عیب‌یابی کند، باید دقیقاً بداند داخل قاب دستگاه چه می‌گذرد. یک اچ‌ام‌آی از چند لایه و بخش اصلی تشکیل شده است:

۱. پنل جلویی (Front Bezel) و محافظ: این لایه بیرونی است که معمولاً از پلاستیک مقاوم ساخته شده و وظیفه محافظت از لایه‌های داخلی در برابر ضربه و گرد و غبار را دارد. در برخی مدل‌ها، این پنل دارای درجه حفاظت IP65 است و در برابر آب پاشیده شده مقاوم است.

۲. صفحه لمسی (Touch Panel): این لایه روی صفحه نمایش قرار دارد و وظیفه تشخیص محل لمس انگشت اپراتور را بر عهده دارد. دو تکنولوژی اصلی در اینجا استفاده می‌شود:

• لمس مقاومتی (Resistive): متشکل از دو لایه رسانا که با فشار به هم می‌رسند. ارزان‌تر است اما با یک نقطه لمس کار می‌کند و سطح آن حساس به خراشش است.
• لمس خازنی (Capacitive): مشابه صفحه گوشی‌های هوشمند است. با تغییر میدان الکتریکی انگشت کار می‌کند، بسیار شفاف و مقاوم است و قابلیت مولتی‌تچ (چند انگشت) دارد.

ادامه

۳. صفحه نمایش (LCD Panel): این بخش تصویر را تولید می‌کند. اکثر اچ‌ام‌آی‌ها از پنل‌های LCD با رزولوشن‌های مختلف (مثل WVGA) استفاده می‌کنند. پنل LCD خود شامل چند بخش است:

• پنل شیشه‌ای (Glass Panel): که کریستال‌های مایع در آن قرار دارند.
• بک‌لایت (Backlight): که نور لازم برای دیدن تصویر را تامین می‌کند. در اچ‌ام‌آی‌های قدیمی از لامپ‌های CCFL (لوله‌های نئونی کوچک) و در مدل‌های جدید از LEDها استفاده می‌شود.

۴. برد اصلی (Main Board / Motherboard): این برد مغز متفکر اچ‌ام‌آی است. قطعات کلیدی روی این برد عبارتند از:

• پردازنده (CPU): که سیستم عامل (معمولاً Windows CE Embedded یا Linux) و نرم‌افزار اجرایی اچ‌ام‌آی را اجرا می‌کند.
• حافظه (RAM و Flash): برای ذخیره سیستم عامل و پروژه (Project) طراحی شده.
• مدار پاور (Power Supply): برق ۲۴ ولت DC ورودی را به ولتاژهای مورد نیاز برد (۳.۳ ولت، ۵ ولت، ۱۲ ولت برای بک‌لایت) تبدیل می‌کند.
• پورت‌های ارتباطی: شامل پورت‌های سریال (RS232, RS485)، اترنت (LAN) و پورت‌های USB.

فصل سوم: علل شایع خرابی اچ‌ام‌آی

یک تعمیرکار اچ‌ام‌آی با طیف وسیعی از خرابی‌ها روبرو است که هر کدام ریشه در بخش خاصی از دستگاه دارند:

الف- خرابی بک‌لایت (Backlight Failure): شایع‌ترین مشکل در اچ‌ام‌آی‌های قدیمی و حتی جدید است. علائم آن روشن شدن دستگاه (چراغ پاور روشن است) اما تاریک شدن کامل صفحه یا دیدن تصویر به سختی با نور چراغ قوه است. لامپ‌های CCFL عمر محدودی دارند و پس از مدتی می‌سوزند. در مدل‌های LED نیز ممکن است آرایه‌های LED بسوزند که باعث ایجاد لکه‌های تاریک روی صفحه می‌شود.

ب- خرابی صفحه لمسی (Touch Panel Failure): با گذشت زمان و استفاده مکرر، لایه لمسی فرسوده می‌شود. علائم آن شامل عدم واکنش در نقاط خاص، نیاز به فشار زیاد برای لمس، یا لمس خودکار (Ghost Touch) است که باعث می‌شود بدون دست زدن، دکمه‌ها فشرده شوند.

ج- خرابی پنل LCD (LCD Panel Failure): پنل‌های LCD حساس هستند. علائم خرابی شامل سفید شدن کامل صفحه، خطوط عمودی/افقی رنگی، تصویر معکوس (Negative) یا شکستن شیشه (که باعث ایجاد لکه‌های سیاه و رنگین‌کمانی می‌شود) است.

د- مشکلات برد پاور (Power Supply Issues): نوسانات برق صنعتی می‌تواند خازن‌های منبع تغذیه را بترکاند یا دیودها و رگولاتورها را بسوزاند. علائم آن روشن نشدن دستگاه یا ریست شدن مداوم آن است.

م- آسیب پورت‌های ارتباطی: اتصال کابل اشتباه، صاعقه یا اتصال کوتاه در کابل شبکه می‌تواند پورت‌های LAN یا COM روی برد اصلی را بسوزاند.

ر- خرابی حافظه یا فلش (Corrupt OS): گاهی اوقات نرم‌افزار یا سیستم عامل اچ‌ام‌آی خراب می‌شود (Corrupt می‌شود) و دستگاه در لوگوی اولیه گیر می‌کند یا صفحه آبی می‌شود.

فصل چهارم: فرآیند تخصصی تعمیر اچ‌ام‌آی توسط تعمیرکار

تعمیر اچ‌ام‌آی یک فرآیند ظریف است که نیازمند دقت و صبر است. مراحل زیر توسط یک تعمیرکار حرفه‌ای طی می‌شود:

۱. دریافت اطلاعات و عیب‌یابی اولیه: تعمیرکار باید دقیقاً بداند مشکل چیست. صفحه تار است؟ آیا لمس نمی‌کند؟ آیا اصلاً روشن نمی‌شود؟ مدل دستگاه و برند آن بسیار مهم است، زیرا قطعات داخلی مدل‌های مختلف متفاوت است.

۲. باز کردن قاب و جداسازی لایه‌ها: تعمیرکار پیچ‌های پشت دستگاه را باز می‌کند. نکته مهم در اینجا حساسیت بالای لبه‌های قاب است. باید با دقت قاب را باز کرد تا نشکند. سپس لایه‌ها را جدا می‌کند: ابتدا محافظ پلاستیکی، سپس صفحه لمسی، و در نهایت پنل LCD. توجه شود که کابل‌های نازک (FPC) بین این لایه‌ها و برد اصلی با دقت جدا شوند تا پاره نشوند.

۳. تعمیر یا تعویض بک‌لایت (Backlight Repair): اگر مشکل تاریکی صفحه است، تعمیرکار پنل LCD را بررسی می‌کند.

• در مدل‌های CCFL: لامپ‌های نئونی تعویض می‌شوند. این کار سخت است زیرا لامپ‌ها در داخل قاب پنل لحیم شده‌اند. تعمیرکار باید قاب پنل را باز کند (باز کردن Frame LCD) که ریسک شکستن شیشه دارد. سپس لامپ‌های قدیمی با لامپ‌های جدید جایگزین می‌شوند.
• در مدل‌های LED: معمولاً نوارهای LED روی یک مدار جداگانه (LED Strip) پشت پنل قرار دارند. تعمیرکار با باز کردن قاب فلزی پشت پنل، نوار LED را پیدا کرده و LEDهای سوخته را تعویض می‌کند یا کل نوار را جایگزین می‌کند.

۴. تعویض صفحه لمسی (Touch Screen Replacement): اگر صفحه لمسی خراب است، تعمیرکار باید یک صفحه لمسی جدید با همان مدل و اندازه تهیه کند. صفحه لمسی با چسب مخصوص یا نوار چسب دوطرفه به قاب جلویی چسبیده است. تعمیرکار باید چسب‌های قدیمی را تمیز کند، صفحه لمسی جدید را دقیقاً تراز کرده و بچسباند. سپس کابل فلت (FPC) آن را به برد اصلی متصل کند.

ادامه

۵. تعویض پنل LCD (LCD Panel Replacement): اگر پنل LCD شکسته یا سوخته باشد، قابل تعمیر نیست و باید تعویض شود. تعمیرکار باید مدل پنل (که معمولاً روی برچسب پشت آن نوشته شده) را پیدا کرده و یک پنل سالم تهیه کند. نکته مهم در اینجا تطبیق کابل‌ها و رزولوشن است. گاهی اوقات درایور پنل روی برد اصلی با پنل جدید سازگار نیست و نیاز به تنظیمات سخت‌افزاری یا نرم‌افزاری است.

۶. تعمیر برد اصلی (Main Board Repair): اگر مشکل سخت‌افزاری است (مثلاً روشن نمی‌شود)، تعمیرکار برد اصلی را با مولتی‌تر و اسیلوسکوپ بررسی می‌کند.

• تست پاور: ابتدا ولتاژهای خروجی منبع تغذیه را چک می‌کند. اگر ولتاژ ۳.۳ یا ۵ ولت وجود نداشته باشد، خازن‌ها، ماسفت‌ها و رگولاتورها را تست و تعویض می‌کند.
• تست پورت‌ها: اگر پورت LAN یا USB کار نمی‌کند، ترانسفورماتورهای خط و چیپ‌های محافظ (ESD) روی آن خطوط را چک می‌کند.
• تست CPU و حافظه: خرابی این قطعات پیچیده است و معمولاً نیاز به تعویض برد کامل یا استفاده از برد اهداکننده (Donor Board) برای انتقال چیپ‌های حیاتی (BGA Rework) دارد.

۷. ریکاوری نرم‌افزار و فلش کردن (Software Recovery): اگر برد سالم است اما تصویر ندارد یا سیستم عامل بالا نمی‌آید، تعمیرکار باید نرم‌افزار را دوباره نصب کند. این کار معمولاً از طریق پورت USB یا SD Card انجام می‌شود. تعمیرکار باید فایل “OS” یا “Firmware” مخصوص آن مدل اچ‌ام‌آی را داشته باشد و آن را روی دستگاه فلش کند.

فصل پنجم: ابزارهای ضروری یک تعمیرکار اچ‌ام‌آی

برای تعمیرات حرفه‌ای، ابزارهای زیر ضروری هستند:

– مجموعه پیچ‌گوشتی‌های دقیق (Precision Screwdrivers): برای باز کردن پیچ‌های ریز.

– اسپاتولا (Spudger): ابزار پلاستیکی برای باز کردن قاب‌ها بدون ایجاد خراش.

– هویه و سیم لحیم: برای تعویض قطعات روی برد.

– هوای داغ (Hot Air Rework Station): برای تعویض قطعات SMD و باز کردن قاب‌های فلزی پنل LCD.

– مولتی‌تر دیجیتال: برای تست ولتاژها و قطعات.

– لپ‌تاپ و کابل‌های برنامه‌ریزی: برای فلش کردن نرم‌افزار و تست ارتباط.

فصل ششم: چالش‌ها و نکات ایمنی در تعمیر اچ‌ام‌آی

تعمیر اچ‌ام‌آی چالش‌های خاصی دارد. بزرگترین چالش، تامین قطعات یدکی است. پنل‌های LCD و صفحه‌های لمسی معمولاً مدل‌های اختصاصی دارند و یافتن دقیقاً همان مدل در بازار دشوار است. تعمیرکار باید بتواند قطعات معادل را شناسایی کند.

چالش دیگر، خطر شکستن شیشه LCD است. هنگام باز کردن قاب فلزی پشت پنل برای تعویض بک‌لایت، فشار نامناسب باعث شکستن شیشه می‌شود که غیرقابل تعمیر است. همچنین، کار با کابل‌های فلت (FPC) نیاز به ظرافت بالایی دارد؛ پار شدن این کابل‌ها به معنی نیاز به خرید یک کابل جدید یا حتی برد جدید است.

از نظر ایمنی، اگرچه اچ‌ام‌آی‌ها با ولتاژ پایین (۲۴ ولت) کار می‌کنند، اما برد اصلی دارای خازن‌هایی است که می‌توانند ولتاژ ذخیره کنند. همچنین هنگام کار با هوای داغ، باید مراقب دود ناشی از لحیم کاری بود.

نتیجه‌گیری

تعمیرکار اچ‌ام‌آی متخصصی است که چشم‌های ماشین‌های صنعتی را درمان می‌کند. با توجه به اینکه اچ‌ام‌آی‌ها نقش ارتباطی حیاتی بین اپراتور و خط تولید دارند، خرابی آن‌ها می‌تواند توقف‌های پرهزینه‌ای ایجاد کند. تعمیر این دستگاه‌ها ترکیبی از هنر مکانیک (جدا کردن و مونتاژ لایه‌های حساس)، الکترونیک (تعمیر برد پاور و مدارات) و IT (فلش کردن و مدیریت نرم‌افزار) است. با افزایش استفاده از صفحات لمسی در صنعت و گذشت زمان از نصب سیستم‌های قدیمی، نیاز به تعمیرکاران ماهر اچ‌ام‌آی بیش از پیش احساس می‌شود. دانش فنی بالا، صبر و دقت، ویژگی‌هایی هستند که یک تعمیرکار اچ‌ام‌آی را از یک تکنسین معمولی متمایز می‌کنند و به او اجازه می‌دهند عمر مفید این تجهیزات گران‌قیمت را افزایش دهد.
