درایو صنعتی: قلب تپنده اتوماسیون مدرن، معماری داخلی و کاربردهای تخصصی
در دنیای مهندسی و صنعت، کمتر واژهای به اندازه «درایو صنعتی» (Industrial Drive) بار معنایی و فنی دارد. اگرچه در گفتگوهای عمومی ممکن است از واژه اینورتر استفاده شود، اما «درایو صنعتی» اصطلاحی جامعتر و دقیقتر است که به مجموعهای از تکنولوژیها اشاره دارد که وظیفه کنترل دقیق حرکت، گشتاور و سرعت موتورهای الکتریکی را بر عهده دارند. درایو صنعتی تنها یک مبدل ولتاژ نیست؛ بلکه یک سیستم الکترونیکی قدرت پیچیده است که با پردازش دادهها در میکروثانیهها، انرژی خام شبکه برق را به حرکتی کنترلپذیر و هوشمند تبدیل میکند. در این مقاله جامع، به کالبدشکافی عمیق درایوهای صنعتی میپردازیم، اجزای داخلی آنها را بررسی کرده و کاربردهای حیاتی آنها در صنایع مختلف را واکاوی میکنیم.
فصل اول: درایو صنعتی چیست؟ فراتر از یک مبدل ساده
درایو صنعتی یا به طور دقیقتر «درایو فرکانس متغیر» (Variable Frequency Drive – VFD) یا «درایو سرعت متغیر» (Variable Speed Drive – VSD)، دستگاهی است که برای کنترل سرعت چرخش و گشتاور یک موتور الکتریکی AC با تغییر فرکانس و ولتاژ اعمال شده به آن استفاده میشود. اما تعریف فنی درایو فراتر از این است. یک درایو صنعتی در واقع یک رابط هوشمند بین شبکه توزیع قدرت و مکانیزم مکانیکی ماشین است.
شبکه برق شهری فرکانس ثابتی دارد (۵۰ یا ۶۰ هرتز). موتورهای سنتی AC که مستقیماً به این شبکه متصل میشوند، با سرعت تقریباً ثابتی میچرخند که تابعی از تعداد قطب موتور و فرکانس شبکه است. این محدودیت یعنی اگر نیاز به تغییر سرعت داشته باشیم، باید از گیربکسهای مکانیکی گرانقیمت، تسمهها یا روشهای اتلاف انرژی مثل دریچهگیری در فنها استفاده کنیم. درایو صنعتی این محدودیت را حذف میکند. این دستگاه با دیجیتالسازی انرژی، به مهندسان اجازه میدهد تا سرعت موتور را از صفر تا چند برابر نامی آن، با دقتی باورنکردنی کنترل کنند.
درایوهای صنعتی مدرن، علاوه بر تنظیم سرعت، نقش یک مغز متفکر را بازی میکنند. آنها دائماً وضعیت موتور را پایش میکنند، در برابر خطاهای احتمالی محافظت میکنند و اطلاعات عملکردی را برای سیستمهای نظارتی بالاتر ارسال میکنند. درایو صنعتی نماد عصر جدید اتوماسیون است؛ عصری که در آن انرژی نه تنها مصرف میشود، بلکه مدیریت میشود.
فصل دوم: کالبدشکافی دقیق درایو صنعتی (معماری داخلی)
برای درک عمیق کاربردهای درایو صنعتی، باید بدانیم درون بدنه فلزی آن چه میگذرد. یک درایو صنعتی از سه بخش اصلی تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند:
۱. بخش یکسوکننده (Rectifier): دروازه ورودی این بخش اولین توقف برق شهر در درایو است. برق متناوب (AC) سه فاز یا تک فاز وارد این بخش میشود. وظیفه یکسوکننده تبدیل جریان متناوب سینوسی به جریان مستقیم (DC) است. در درایوهای صنعتی، این کار معمولاً توسط یک پل دیودی شش پالسه انجام میشود. خروجی این بخش یک ولتاژ DC است که هنوز ناپایدار است و ریپلهایی دارد. در برخی درایوهای پیشرفته، به جای دیود از تایریستور (SCR) استفاده میشود تا بتوان ولتاژ DC را نیز کنترل کرد، اما دیودها به دلیل کارایی بالا و هزینه کمتر رایجترند.
۲. بخش مدار واسط (DC Bus): مخزن انرژی خروجی یکسوکننده مستقیماً قابل استفاده نیست. این بخش شامل مجموعهای از خازنهای الکترولیتی بزرگ و سیمپیچهای (Inductor) صافکننده است. خازنها مانند یک سد عمل میکنند؛ در لحظاتی که ولتاژ ورودی زیاد است، انرژی را ذخیره میکنند و در لحظاتی که ولتاژ افت میکند، انرژی را آزاد میکنند تا یک ولتاژ DC بسیار صاف و پایدار (به نام DC Bus Voltage) ایجاد کنند. این ولتاژ معمولاً حدود ۱.۴۱۴ برابر ولتاژ RMS شبکه است. کیفیت و ظرفیت این خازنها تعیینکننده عمر و پایداری درایو در برابر اغتشاشات شبکه است.
ادامه
۳. بخش اینورتر (Inverter): سازنده موج خروجی این بخش قلب تپنده درایو است که نام کل دستگاه نیز از آن گرفته شده است. در اینجا، جریان مستقیم (DC) صاف شده دوباره به جریان متناوب (AC) تبدیل میشود، اما نه یک AC ساده، بلکه یک AC با فرکانس و ولتاژ متغیر. این کار توسط شش سوئیچ قدرت الکترونیکی انجام میشود. در درایوهای مدرن از ترانزیستورهای IGBT (Insulated Gate Bipolar Transistor) استفاده میشود. این سوئیچها با سرعتی باورنکردنی (چند هزار تا دهها هزار بار در ثانیه) باز و بسته میشوند.
فصل سوم: جادوی کنترل – تکنیک PWM و میکروکنترلرها
چگونه باز و بسته شدن سوئیچها میتواند یک موج سینوسی تمیز بسازد؟ راز در تکنیک «مدولاسیون پهنای پالس» (PWM – Pulse Width Modulation) نهفته است. میکروکنترلر یا پردازنده سیگنال دیجیتال (DSP) داخل درایو، یک موج مرجع سینوسی دلخواه (با فرکانس مورد نظر ما) را با یک موج مثلثی با فرکانس بسیار بالا (فرکانس سوئیچینگ) مقایسه میکند. در نقاطی که سینوسی بزرگتر از مثلثی است، سوئیچها روشن میشوند و وقتی کوچکتر است، خاموش میشوند.
نتیجه این کار، سری پالسهای ولتاژ با عرضهای متفاوت است. سیمپیچهای موتور به دلیل خاصیت القایی خود، نمیتوانند به این تغییرات سریع ولتاژ پاسخ فوری دهند و در نتیجه، جریان عبوری از موتور نرم و شبیه به یک سینوسی واقعی میشود. با تغییر فرکانس موج مرجع، سرعت موتور تغییر میکند و با تغییر دامنه آن، ولتاژ خروجی تنظیم میشود تا نسبت V/f (ولتاژ به فرکانس) حفظ شود و شار مغناطیسی موتور ثابت بماند.
فصل چهارم: انواع الگوریتمهای کنترل در درایوهای صنعتی
درایوهای صنعتی بر اساس پیچیدگی کنترل خود به دستههای مختلفی تقسیم میشوند که کاربردهای آنها را تعیین میکند:
۱. کنترل اسکالر (Scalar Control / V/f Control): این سادهترین و رایجترین روش کنترل است. در این روش، درایو فقط ولتاژ و فرکانس را تنظیم میکند تا نسبت آنها ثابت بماند. این روش برای کاربردهایی که دقت بالا در تغییرات ناگهانی گشتاور نیاز نیست، مانند فنها و پمپها، کاملاً مناسب است. مزیت آن سادگی و هزینه پایین است.
۲. کنترل برداری (Vector Control): این روش پیشرفتهتر است و به درایو اجازه میدهد گشتاور و شار موتور را به صورت مستقل از هم کنترل کند. در این روش، درایو جریان موتور را به دو مؤلفه عمود بر هم (Id برای تولید شار و Iq برای تولید گشتاور) تفکیک میکند. این کار باعث میشود کنترل سرعت حتی در سرعتهای بسیار پایین (مثلاً ۱ هرتز) با دقت بسیار بالا و بدون لرزش انجام شود. این روش برای ماشینآلاتی مانند کاغذسازی، نساجی، لیفت و آسانسور ضروری است.
۳. کنترل مستقیم گشتاور (DTC – Direct Torque Control): این روش که توسط شرکت ABB معرفی شد، بسیار سریع و دقیق است. در DTC، نیازی به انکودر (سنسور سرعت) نیست و درایو با محاسبه مستقیم وضعیت موتور، گشتاور را در میکروثانیهها کنترل میکند. این روش برای پاسخهای سریع در صنایع سنگین و کورهها استفاده میشود.

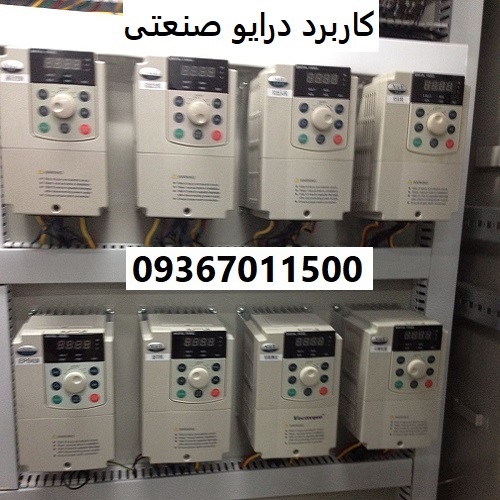

فصل پنجم: کاربردهای تخصصی درایو صنعتی
درایوهای صنعتی در تمامی بخشهای صنعت نفوذ کردهاند. بیایید مهمترین آنها را بررسی کنیم:
۱. صنعت پمپاژ و تصفیه آب (HVAC و تاسیسات): بزرگترین مصرفکنندگان درایو صنعتی در این بخش هستند. در سیستمهای آبرسانی شهری، درایوها فشار آب را ثابت نگه میدارند. وقتی مصرف آب کم میشود، درایو دور پمپ را کم میکند. طبق قوانین فیزیک، کاهش دور پمپ به صورت مکعبی باعث کاهش مصرف انرژی میشود. این یعنی صرفهجویی میلیونها دلاری در هزینه برق. همچنین در سیستمهای فن و چیلر، درایوها با تنظیم دقیق جریان هوا، کیفیت تهویه را بهبود میبخشند.
۲. صنعت بالابر و حملونقل عمودی (آسانسور و بالابر): درایوهای صنعتی مخصوص لیفت، قابلیتهای خاصی دارند. آنها میتوانند موتور را در حالت تولید برق قرار دهند (هنگام پایین آمدن کابین) و انرژی را به شبکه برگردانند (Regenerative Drive). همچنین، کنترل نرم شتاب و ترمز در درایوها باعث میشود مسافران احساس ناخوشایند پرش نداشته باشند و تراز دقیق کابین با طبقه تضمین شود.
۳. صنعت نساجی و تولید پارچه: در خطوط ریسندگی و بافندگی، هماهنگی بین چندین موتور حیاتی است. درایوها میتوانند با هم قفل شوند (Master/Follower) و سرعتهای نسبی دقیقی را حفظ کنند. اگر یک درایو سرعتش تغییر دهد، بقیه بلافاصله هماهنگ میشوند تا پارچه پاره نشود یا کشش آن به هم نریزد.
ادامه
۴. صنعت بستهبندی: در خطوط پرکن و درببند، سرعت نوار نقاله باید با سرعت دستگاه پرکن هماهنگ باشد. درایوهای صنعتی با قابلیت دریافت فیدبک از سنسورهای نوری، سرعت را به صورت آنی تنظیم میکنند تا از پر شدن بیش از حد یا کم پر شدن جلوگیری شود.
۵. صنایع سنگین و معدن: در کریسرها و آسیابهای معدنی، اینرسی بسیار بالاست. درایوهای صنعتی با توان بالا (High Power Drives) میتوانند این بارهای سنگین را به آرامی راهاندازی کنند (Soft Start) تا ضربه به شبکه برق وارد نشود. همچنین درایوهای کلاهی (Medium Voltage Drives) برای موتورهای چند هزار ولتی در پمپهای نفت و گاز استفاده میشوند.
۶. ماشینآلات CNC و ابزار دقیق: در دستگاههای تراش و فرز، اسپیندل باید بسته به نوع مته و جنس قطعه سرعتش تغییر کند. درایوهای صنعتی با فرکانس خروجی بالا (گاهی تا چند صد هرتز) به این دستگاهها اجازه میدهند دورهای بسیار بالا (مثلاً ۲۰۰۰۰ دور در دقیقه) را با ثبات کامل تجربه کنند.
فصل ششم: ویژگیهای حیاتی و حفاظتی درایو صنعتی
یک درایو صنعتی خوب، فقط موتور را میچرخاند، بلکه از آن محافظت هم میکند. این دستگاهها دارای سیستمهای حفاظتی داخلی متعددی هستند:
الف- محافظت در برابر اضافه جریان (Overload): درایو جریان موتور را پایش میکند و اگر از حد مجاز بگذرد، موتور را خاموش میکند تا سیمپیچها نسوزند.
ب- محافظت در برابر گرمای بیش از حد (Thermal Protection): سنسورهای دما روی هیتسینک درایو، دمای قطعات را کنترل میکنند و فن خنککننده را مدیریت میکنند.
ج- محافظت در برابر اضافه ولتاژ و افت ولتاژ: نوسانات شبکه برق که برای موتور خطرناک است، توسط درایو خنثی میشود.
د- تشخیص گیر کردن موتور (Stall Detection): اگر موتور در حین کار گیر کند، درایو سریعاً متوجه شده و جریان را قطع میکند.
نتیجهگیری
درایو صنعتی، شاهکار مهندسی برق است که انرژی الکتریکی را به حرکت هوشمند تبدیل میکند. با درک معماری داخلی این دستگاهها، از یکسوکنندهها گرفته تا IGBTها و الگوریتمهای پیچیده PWM، میتوانیم قدرت و ظرافت این تکنولوژی را درک کنیم. کاربردهای درایو صنعتی از آسایشگرهای ساختمانی تا سنگینترین ماشینآلات معدنی گسترده است و نقش آن در بهینهسازی مصرف انرژی و افزایش بهرهوری غیرقابل انکار است. با پیشرفت تکنولوژی و حرکت به سمت هوشمندی بیشتر، درایوهای صنعتی روز به روز هوشمندتر، کوچکتر و قدرتمندتر میشوند و آینده صنعت را میسازند. انتخاب و استفاده صحیح از این تجهیزات، کلید موفقیت در هر پروژه صنعتی مدرنی است.
