راهنمای جامع و تخصصی اینورترها: از معماری داخلی تا کاربردها و راهنمای خرید

اینورتر یا درایو فرکانس متغیر (VFD)، یکی از پیچیده‌ترین و در عین حال کاربردیترین تجهیزات در مهندسی برق و اتوماسیون صنعتی است. اگرچه در ظاهر اینورتر جعبه‌ای است که تنها چند کابل به آن متصل می‌شود، اما در باطن میزانی از تکنولوژی پیشرفته الکترونیک قدرت و کنترل دیجیتال را در خود جای داده است که انقلابی در نحوه مدیریت انرژی و حرکت ایجاد کرده است. در این مقاله، ما فراتر از تعاریف کلی می‌رویم و به عمق عملکرد اینورتر می‌پردازیم، کاربردهای تخصصی آن را بررسی کرده و در نهایت با یک راهنمای عملی برای خرید و تحلیل قیمت‌ها، شما را برای انتخابی آگاهانه یاری می‌کنیم.

فصل اول: کالبدشکافی دقیق اینورتر (آنچه درون جعبه اتفاق می‌افتد)

برای درک صحیح کاربردها، ابتدا باید بدانیم اینورتر دقیقاً چیست و چگونه کار می‌کند. یک اینورتر مدرن یک کامپیوتر اختصاصی برای مدیریت موتور است. این دستگاه برق متناوب (AC) شبکه را می‌گیرد و آن را تمیز، پردازش شده و با فرکانس جدید دوباره به موتور تحویل می‌دهد. این فرآیند در سه مرحله اصلی و با استفاده از قطعات کلیدی انجام می‌شود:

۱. مرحله یکسوسازی (Rectification): در ورودی اینورتر، پل دیودی یا تایریستوری قرار دارد. وظیفه این بخش تبدیل برق AC شهر (مثلاً ۲۲۰ یا ۳۸۰ ولت) به برق مستقیم (DC) است. این برق DC هنوز خالی از نوسان نیست و شامل ریپل‌هایی است که باید صاف شوند.

۲. مدار میانی (DC Bus) و بانک خازنی: قلب تپنده اینورتر از نظر ذخیره انرژی، بخش DC Bus است. این بخش شامل مجموعه‌ای از خازن‌های الکترولیتی بزرگ است که مانند یک مخزن باتری عمل می‌کنند. آن‌ها انرژی را در پیک‌های ولتاژ ذخیره کرده و در دره‌ها آزاد می‌کنند تا یک ولتاژ DC کاملاً صاف و پایدار (معمولاً حدود ۱.۵ برابر ولتاژ RMS شبکه) را برای مرحله بعد فراهم کنند. کیفیت و عمر این خازن‌ها یکی از مهم‌ترین عوامل تعیین‌کننده عمر کلی اینورتر است.

۳. مرحله اینورترینگ (Inversion) و IGBTها: این بخش جایی است که جادو اتفاق می‌افتد. اینورتر از شش سوئیچ قدرت بسیار سریع به نام IGBT (ترانزیستور دو قطبی با گیت عایق شده) استفاده می‌کند. این سوئیچ‌ها هزاران بار در ثانیه باز و بسته می‌شوند. با کنترل دقیق زمان باز و بسته شدن این سوئیچ‌ها (تکنیک PWM یا مدولاسیون پهنای پالس)، شکل موج خروجی به گونه‌ای ساخته می‌شود که برای موتور شبیهه یک سینوسی واقعی باشد اما با فرکانسی که ما می‌خواهیم.

فصل دوم: مغز متفکر و سیستم‌های حفاظتی داخلی

یک اینورتر تنها مبدل برق نیست؛ یک سیستم حفاظتی هوشمند است. در داخل هر اینورتر صنعتی، میکروکنترلرهای قدرتمندی وجود دارند که دائماً وضعیت سیستم را پایش می‌کنند:

الف- حفاظت در برابر اضافه جریان (Overcurrent): اگر موتور گیر کند یا بار به شدت افزایش یابد، جریان خروجی بالا می‌رود. اینورتر در چند میکروثانیه این افزایش را تشخیص داده و خروجی را قطع می‌کند تا موتور نسوزد.

ب- حفاظت در برابر اضافه ولتاژ و افت ولتاژ: نوسانات شبکه برق می‌تواند به موتور آسیب بزند. اینورتر با تنظیم ولتاژ داخلی، از موتور در برابر این نوسانات محافظت می‌کند.

ج- حفاظت حرارتی: سنسورهای دمای روی هیت‌سینک (هیتر) اینورتر و گاهی سنسورهای دمای داخل موتور (PTC)، دما را کنترل می‌کنند. اگر دما از حد مجاز بالاتر رود، اینورتر دور موتور را کاهش می‌دهد یا خاموش می‌کند تا خنک شود.

د- کنترل گشتاور و سرعت: الگوریتم‌های پیشرفته داخل اینورتر (مانند کنترل برداری بدون سنسور یا Sensorless Vector Control) می‌توانند با تحلیل جریان موتور، گشتاور را در سرعت‌های بسیار پایین (حتی ۰.۵ هرتز) ثابت نگه دارند.

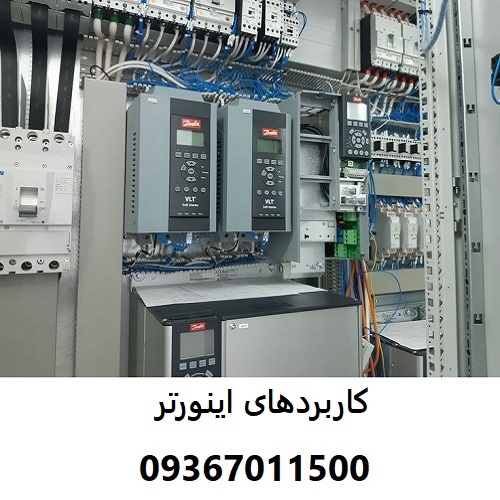

فصل سوم: کاربردهای تخصصی و عمیق اینورتر

حالا که با فناوری داخلی آشنا شدیم، بیایید ببینیم این قابلیت‌ها در دنیای واقعی چه کاربردهایی دارند.

۱. کنترل پمپ‌ها و فن‌ها با قانون افتی (Affinity Laws): بزرگترین صرفه‌جویی انرژی در اینورترها در کاربردهای پمپ و فن است. طبق قوانین فیزیک، توان مصرفی یک فن یا پمپ با توان سوم سرعت رابطه دارد. یعنی اگر با اینورتر سرعت فن را ۲۰ درصد کاهش دهیم، مصرف انرژی تقریباً ۵۰ درصد کاهش می‌یابد. در سیستم‌های تهویه مطبوع (HVAC)، اینورترها دمای محیط را سنس کرده و دور فن و کمپرسور را دقیقاً بر اساس نیاز تنظیم می‌کنند. این یعنی دیگر نیازی به روشن و خاموش شدن مکرر موتور نیست که باعث استرس مکانیکی می‌شود.

۲. کاربرد در بالابرها و آسانسورها (کنترل دقیق گشتاور): در آسانسورها، کنترل شتاب و ترمز حیاتی است. اینورتر با استفاده از فیدبک انکودر، موقعیت دقیق کابین را می‌داند. در لحظه شروع، اینورتر گشتاور را به آرامی افزایش می‌دهد تا سرنشین احساس پرش نکند. در لحظه توقف، سرعت را به صورت نمایی کاهش می‌دهد تا کابین بدون لرزش و با دقت میلی‌متری در کنار طبقه متوقف شود. همچنین در بالابرهای مغناطیسی، اینورتر می‌تواند گشتاور را در لحظه صفر نگه دارد تا بار سقوط نکند.

۳. صنعت نساجی و کاغذ (کنترل سینکرونیزاسیون): در خطوط تولید کاغذ یا پارچه، چندین موتور باید با سرعت‌های نسبی دقیق کار کنند. مثلاً پارچه باید با کشش ثابت وارد رنگرزی شود و با همان کشش خارج شود. اگر یکی از موتورها حتی ۱ درصد سرعتش تغییر کند، پارچه پاره می‌شود یا چروک می‌شود. اینورترهای پیشرفته قابلیت اتصال به هم از طریق پروتکل‌های ارتباطی (مانند Modbus یا Profinet) را دارند و سرعت خود را با موتور اصلی (Master) هماهنگ می‌کنند.

ادامه

۴. صنایع سنگین و خردکن‌ها (کنترل گشتاور سنگین): در دستگاه‌های خردکن سنگ و سنگ‌شکن‌ها، بار ناگهانی و شدید وارد می‌شود. اینورترهای با گشتاور بالا (Heavy Duty) می‌توانند این ضربات بار را تحمل کنند و با افزایش لحظه‌ای جریان، مانع از توقف موتور شوند. قابلیت “Bypass” در برخی اینورترها نیز به این معنی است که در صورت خرابی اینورتر، موتور می‌تواند مستقیماً به شبکه متصل شود تا تولید خط متوقف نشود.

۵. ماشین‌آلات CNC و دقیق: در دستگاه‌های تراش و فرز CNC، سرعت اسپیندل باید بسته به نوع مته و جنس قطعه تغییر کند. اینورترها فرمان‌های آنالوگ (۰-۱۰ ولت) از CNC را دریافت کرده و سرعت را با دقت ۰.۰۱ درصد تنظیم می‌کنند. همچنین قابلیت تغییر جهت چرخش (Forward/Reverse) با سرعت بالا در اینورترها، زمان تولید را به شدت کاهش می‌دهد.

۶. کاربردهای خانگی و لوازم برقی: شاید ندانید، اما موتورهای درایو مستقیم (DD) در لباسشویی‌های مدرن، در واقع موتورهای BLDC هستند که توسط یک اینورتر کوچک روی برد اصلی کنترل می‌شوند. این اینورترها امکان شستشو با سرعت‌های بسیار پایین برای لباس‌های ظریف و سرعت‌های بسیار بالا برای آبکشی را فراهم می‌کنند، همگی بدون صدای تق تق موتورهای قدیمی.

فصل چهارم: نکات حیاتی و مهم در خرید اینورتر

خرید اینورتر یک تصمیم مهندسی است و نباید صرفاً بر اساس قیمت انجام شود. انتخاب نادرست می‌تواند منجر به توقف تولید، خرابی زودرس موتور و هزینه‌های سنگین شود. هنگام خرید به نکات زیر دقت کنید:

۱. نوع بار (Load Type): مهم‌ترین فاکتور، شکل بار است.

• بار گشتاور ثابت (Constant Torque): مانند کانوایرها، بالابرها و پرس‌ها. در این بارها، گشتاور در تمام سرعت‌ها ثابت است. باید اینورتری با کلاس کاری “Heavy Duty” خریداری کنید.
• بار متغیر (Variable Torque): مانند فن‌ها و پمپ‌ها. گشتاور با کاهش سرعت کم می‌شود. برای این کار می‌توان از اینورترهای “Normal Duty” یا ارزان‌تر استفاده کرد.
• بار توان ثابت (Constant Power): مانند ماشین‌کاری و مرکب‌تراشی. در سرعت‌های بالا گشتاور کم می‌شود. نیاز به اینورترهای خاص با فرکانس خروجی بالا دارد.

۲. توان و جریان نامی (Current Rating): هرگز صرفاً بر اساس کیلووات (kW) موتور اینورتر نخرید. همیشه جریان نامی (Ampere) اینورتر را با جریان کامل بار (Full Load Current) موتور مقایسه کنید. اگر موتوری در شرایط سخت کار می‌کند یا دمای محیط بالاست، باید اینورتری با جریان نامی یک رده بالاتر از موتور خریداری شود (Derating).

ادامه

۳. محیط فیزیکی و درجه حفاظت (IP Rating): اینورتر کجا نصب می‌شود؟

• اگر در تابلو برق کنترل است (محیط تمیز)، IP20 کافی است.
• اگر در محیط گرد و غبار، رطوبت یا کارخانه سیمان است، باید اینورتر با IP54 یا IP66 یا داخل کابینت مخصوص نصب شود.
• دمای محیط نیز مهم است. بیشتر اینورترها تا ۵۰ درجه سانتی‌گراد کار می‌کنند، اگر بالاتر است باید از سیستم‌های خنک‌کننده اضافی استفاده کرد.

۴. ورودی و خروجی فرمان (I/O): به تعداد ورودی‌های دیجیتال (برای استارت/استاپ، انتخاب سرعت) و آنالوگ (برای تنظیم سرعت از پتانسیومتر یا PLC) دقت کنید. آیا نیاز به خروجی رله‌ای برای اعلام خطا دارید؟ آیا نیاز به کارت PG (برای اتصال انکودر) دارید؟ این موارد در مدل‌های مختلف متفاوت است.

۵. شبکه ارتباطی: آیا قرار است اینورتر به PLC متصل شود؟ اگر بله، باید پروتکل مورد نیاز (مثل Modbus RTU, Profibus, Profinet, EtherCAT) را چک کنید. برخی اینورترها این پورت‌ها را به صورت استاندارد دارند و برای برخی باید کارت گران‌قیمت جداگانه خریداری شود.

۶. برند و خدمات پس از فروش: در ایران، دسترسی به قطعات یدکی و تکنسین تعمیرات بسیار مهم است. برندهایی مثل دلتا، هیوندای و اینوت به دلیل حضور فعال و قیمت مناسب، خدمات پس از فروش بهتری نسبت به برخی برندهای اروپایی گران‌قیمت دارند که ممکن است قطعاتشان ماه‌ها در گمرک بماند.

فصل پنجم: عوامل تاثیرگذار بر قیمت اینورتر

قیمت اینورترها تفاوت‌های فاحشی دارد، از چند میلیون تومان تا چند صد میلیون. چه چیزی این قیمت را تعیین می‌کند؟

۱. برند و کشور سازنده (Origin): برندهای اروپایی و آمریکایی (مانند زیمنس، آ.بی.بی، الن-بردلی) به دلیل کیفیت ساخت بسیار بالا، دوام در شرایط سخت و اعتبار برند، گران‌ترین هستند. برندهای آسیایی (مانند دلتا، هیوندای، LS، یاسکاوا) در رده متوسط قرار دارند و بهترین تعادل بین قیمت و کیفیت را ارائه می‌دهند. برندهای چینی (مانند اینوت، هواکینگ) ارزان‌ترین هستند و برای پروژه‌هایی با بودجه محدود یا کاربردهای غیرحساس مناسب‌اند.

۲. توان و جریان (Power Rating): بدیهی است که هرچه توان (kW) و جریان (Amp) اینورتر بالاتر برود، قیمت آن به صورت نمایی افزایش می‌یاب. استفاده از قطعات قدرت (IGBT) بزرگ‌تر و خازن‌های بزرگ‌تر هزینه را بالا می‌برد.

۳. تکنولوژی کنترل و پردازنده: اینورترهایی که قابلیت کنترل برداری (Vector Control) بدون سنسور و با سنسور را دارند، از پردازنده‌های قوی‌تر و الگوریتم‌های پیچیده‌تری استفاده می‌کنند که گران‌تر از اینورترهای اسکالر ساده (V/f) هستند.

۴. امکانات داخلی (Built-in Features):

• ترمز دینامیکی (Braking Chopper/Resistor): اگر اینورتر دارای واحد ترمز داخلی باشد، گران‌تر است.
• فیلتر EMC: اینورترهایی که دارای فیلتر داخلی برای کاهش نویز الکترومغناطیسی هستند، قیمت بالاتری دارند.
• پورت‌های ارتباطی: وجود پورت‌های صنعتی مثل Profinet یا EtherCAT روی برد اصلی، قیمت را به شدت افزایش می‌دهد.
• کارت PG: اگر اینورتر ورودی انکودر داشته باشد، گران‌تر است.

۵. درجه حفاظت (IP Rating): اینورترهای با بدنه فلزی محکم و IP65 (ضد آب و غبار) بسیار گران‌تر از مدل‌های پلاستیکی IP20 هستند که مخصوص نصب داخل تابلو هستند.

۶. نوسانات ارز و واردات: در ایران، به دلیل تحریم‌ها و نوسانات نرخ ارز، قیمت اینورترها به شدت تحت تاثیر نرخ دلار و هزینه‌های واردات (گمرک، حمل و نقل) قرار دارد. همچنین وجود یا عدم وجود نمایندگی رسمی و گارانتی معتبر می‌تواند تا ۳۰ درصد روی قیمت تاثیر بگذارد.

نتیجه‌گیری

اینورترها دیگر یک کالای لوکس نیستند، بلکه یک ضرورت برای هر صنعت مدرنی هستند. آن‌ها با ترکیبی از الکترونیک قدرت و هوش مصنوعی، موتورهای الکتریکی ساده را به ماشین‌هایی دقیق، بهره‌ور و هوشمند تبدیل کرده‌اند. انتخاب درست اینورتر نیازمند درک عمیقی از نوع بار، شرایط محیطی و نیازهای آینده سیستم است. اگرچه قیمت اولیه اینورتر ممکن است زیاد به نظر برسد، اما بازگشت سرمایه (ROI) آن از طریق صرفه‌جویی در انرژی، کاهش هزینه تعمیرات و افزایش کیفیت محصول، معمولاً کمتر از دو سال انجام می‌شود. با توجه به تنوع برندها در بازار ایران، از برندهای معتبر آسیایی مانند دلتا و هیوندای برای کاربردهای عمومی و برندهای اروپایی را برای کاربردهای بسیار حساس و سنگین در اولویت قرار دهید و همیشه نکات فنی ذکر شده در راهنمای خرید را مد نظر داشته باشید.
