تعمیرکار پی‌ال‌سی (PLC)

در دنیای مدرن صنعتی، جایی که ماشین‌ها با سرعت نور اطلاعات را مبادله می‌کنند و خطوط تولید بدون توقف کار می‌کنند، «کنترل‌کننده منطقی قابل برنامه‌ریزی» یا پی‌ال‌سی (PLC) به عنوان مغز متفکر و فرمانده کل عمل می‌کند. اگر موتورها و سنسورها اندام‌های یک کارخانه باشند، پی‌ال‌سی مغزی است که به آن‌ها دستور حرکت یا توقف می‌دهد. بنابراین، خرابی یک پی‌ال‌سی به معنای فلج شدن کل سیستم تولید است. در این نقطه حساس، نقش «تعمیرکار پی‌ال‌سی» پررنگ می‌شود. تعمیرکار پی‌ال‌سی یک تکنسین ساده نیست؛ او یک متخصص الکترونیک دیجیتال است که زبان ماشین‌ها را می‌فهمد و می‌تواند با دقت جراحی، مدارهای پیچیده را احیا کند. در این مقاله جامع، به کالبدشکافی پی‌ال‌سی، اجزای داخلی آن، علل خرابی و فرآیند تخصصی تعمیر توسط متخصصان این حوزه می‌پردازیم.

فصل اول: پی‌ال‌سی چیست و چرا قلب صنعت است؟

پی‌ال‌سی (Programmable Logic Controller) یک کامپیوتر صنعتی مقاوم است که برای کنترل فرآیندهای تولید و خطوط مونتاژ طراحی شده است. برخلاف کامپیوترهای شخصی (PC) که برای محیط‌های تمیز اداری ساخته شده‌اند، پی‌ال‌سی‌ها باید در برابر گرد و غبار، رطوبت، لرزش، نویز الکترونیکی شدید و دماهای extreme مقاومت کنند.

وظیفه اصلی پی‌ال‌سی، خواندن سیگنال‌های ورودی از سنسورها (مانند کلیدهای فشار، سنسورهای نوری، ترموکوپل‌ها)، پردازش این اطلاعات بر اساس برنامه‌ای که مهندس نرم‌افزار در حافظه آن ریخته است (Logic)، و در نهایت ارسال دستورات خروجی به عملگرها (مانند رله‌ها، کنتاکتورها، اینورترها و سروو موتورها) است.

پی‌ال‌سی‌ها معمولاً بر اساس ساختار به دو دسته تقسیم می‌شوند:

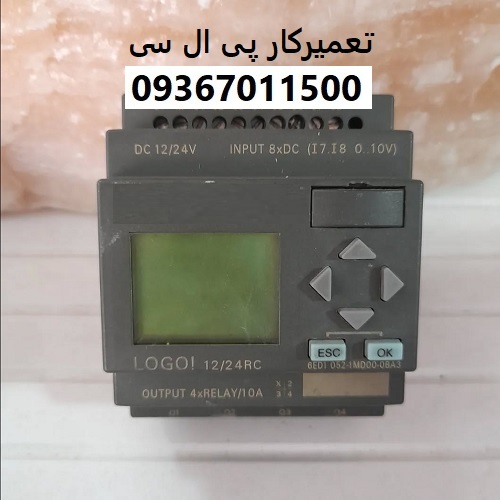

1. پی‌ال‌سی‌های ثابت (Compact/Fixed): که تمام اجزا (پاور، CPU، ورودی/خروجی) در یک بدنه یکپارچه هستند و برای کارهای کوچک و متوسط مناسب‌اند.
2. پی‌ال‌سی‌های ماژولار (Modular): که شامل یک ریل (Rack) و چندین ماژول جداگانه (پاور، CPU، ماژول ورودی دیجیتال، ماژول خروجی آنالوگ و…) هستند. این نوع برای کاربردهای پیچیده و بزرگ استفاده می‌شود و تعمیر آن‌ها نیز متفاوت است.

فصل دوم: کالبدشکافی داخلی پی‌ال‌سی (آنچه تعمیرکار باید ببیند)

یک تعمیرکار پی‌ال‌سی برای اینکه بتواند دستگاه را عیب‌یابی کند، باید دقیقاً بداند داخل باکس خاکستری رنگ چه می‌گذرد. هر پی‌ال‌سی از چند بخش حیاتی تشکیل شده است:

۱. منبع تغذیه (Power Supply Unit): این بخش قلب تپنده پی‌ال‌سی است. برق شهر (معمولاً ۲۲۰ ولت AC یا ۲۴ ولت DC) را می‌گیرد و آن را به ولتاژهای مورد نیاز مدارهای داخلی (معمولاً ۵ ولت DC برای CPU و ۳.۳ ولت برای حافظه‌ها و ۲۴ ولت DC برای سنسورها) تبدیل می‌کند. این بخش شامل ترانسفورماتورهای سوئیچینگ، خازن‌های بزرگ، دیودها و رگولاتورهای ولتاژ است. بیش از ۵۰ درصد خرابی‌های پی‌ال‌سی مربوط به منبع تغذیه است.

۲. واحد پردازش مرکزی (CPU): این بخش مغز پی‌ال‌سی است. شامل یک میکروپروسسور قدرتمند، حافظه‌های RAM (برای داده‌های موقت)، ROM/Flash (برای ذخیره برنامه کاربر)، و مدارهای ساعت است. CPU تمام محاسبات منطقی، زمان‌بندی (Timing)، ارتباطات و پردازش سیگنال‌ها را انجام می‌دهد. روی CPU معمولاً یک باتری کوچک (معمولاً لیتیومی ۳ ولت) وجود دارد که وظیفه دارد حافظه RAM را در زمان قطع برق زنده نگه دارد تا برنامه و داده‌ها پاک نشوند.

ادامه

۳. مدارهای ورودی/خروجی (I/O Circuits):

• ورودی‌های دیجیتال: این مدارها سیگنال‌های ۲۴ ولت DC یا ۱۱۰/۲۲۰ ولت AC را از سنسورها دریافت کرده و آن‌ها را به سطوح منطقی (۰ و ۵ ولت) که CPU می‌فهمد، تبدیل می‌کنند. برای ایزولاسیون و محافظت در برابر نویز، از اپتوکوپلرها (Optocouplers) استفاده می‌شود.
• خروجی‌های دیجیتال: این مدارها سیگنال‌های ضعیف CPU را تقویت کرده و به رله‌ها، ترایاک‌ها یا ترانزیستورهای قدرت می‌دهند تا بتوانند بارهایی مانند کنتاکتورها یا چراغ‌های سیگنال را روشن کنند.
• ورودی/خروجی‌های آنالوگ: این مدارها پیچیده‌تر هستند و شامل مبدل‌های A/D (آنالوگ به دیجیتال) و D/A (دیجیتال به آنالوگ) هستند. آن‌ها سیگنال‌های ولتاژ (۰-۱۰ ولت) یا جریان (۴-۲۰ میلی‌آمپ) را برای خواندن دما، فشار یا سرعت پردازش می‌کنند.

۴. مدارهای ارتباطی (Communication Ports): پیچ‌های RJ45، DB9 یا ترمینال‌های پیچی که روی پی‌ال‌سی می‌بینید، به پورت‌های ارتباطی داخلی متصل هستند (مانند RS232, RS485, Ethernet). این مدارها ترانسفورماتورهای خط و چیپ‌های مخصوص شبکه دارند که بسیار حساس هستند و در اثر صاعقه یا اتصال کوتاه کابل‌ها آسیب می‌بینند.

فصل سوم: علل شایع خرابی پی‌ال‌سی

یک تعمیرکار پی‌ال‌سی با طیف وسیعی از خرابی‌ها روبرو است. درک علت خرابی کلید حل مشکل است:

– نوسانات برق و صاعقه (Surge): بزرگترین دشمن پی‌ال‌سی‌هاست. صاعقه مستقیم یا القایی می‌تواند ولتاژ چند هزار ولتی را وارد شبکه کند که منبع تغذیه و پورت‌های ارتباطی را می‌سوزاند.

– فرسودگی باتری: باتری‌های پشتیبان عمر محدودی دارند (۲ تا ۵ سال). وقتی باتری تمام می‌شود، اگر برق قطع شود، برنامه کاربر یا متغیرهای حیاتی پاک می‌شوند. گاهی اوقات باتری قدیمی نشت می‌کند و برد را خورده می‌کند.

– رطوبت و گرد و غبار: نفوذ رطوبت باعث خوردگی پایه‌های ICها و اتصالات کوتاه می‌شود. گرد و غبار رسانا می‌تواند بین پایه‌های مدار اتصال کوتاه ایجاد کند.

– خرابی خازن‌های منبع تغذیه: خازن‌های الکترولیتی با گذشت زمان خشک می‌شوند و ظرفیت خود را از دست می‌دهند. این باعث می‌شود ولتاژهای ۵ ولت نوسان کنند و CPU به صورت تصادفی ریست شود (Random Reset).

– بارگذاری بیش از حد روی خروجی‌ها: اتصال موتوری با جریان بالاتر از حد مجاز به خروجی رله‌ای پی‌ال‌سی، باعث ذوب شدن کنتاکت‌های رله و خرابی مدار خروجی می‌شود.

– نویز الکترونیکی: نصب نامناسب کابل‌ها در کنار کابل‌های قدرت، می‌تواند نویز القایی ایجاد کند که ورودی‌ها یا پورت‌های ارتباطی را خراب کند.

فصل چهارم: فرآیند تخصصی تعمیر پی‌ال‌سی توسط تعمیرکار

تعمیر پی‌ال‌سی یک فرآیند مرحله به مرحله است که نیازمند صبر، دقت و تجهیزات خاص است.

۱. دریافت اطلاعات و مشاوره: اولین قدم، صحبت با اپراتور است. چه خطایی روی نمایشگر (HMI) ظاهر شده است؟ آیا چراغ‌های وضعیت (SF, RUN, BAT, PWR) روی CPU چه حالتی دارند؟ (مثلاً چراغ خطا قرمز چشمک می‌زند). آیا بوی دود یا سوختگی حس می‌شود؟ این اطلاعات مسیر عیب‌یابی را مشخص می‌کند.

۲. بازرسی بصری و تمیزکاری: تعمیرکار پی‌ال‌سی را باز می‌کند. به دنبال تغییر رنگ برد (زرد شدن ناشی از حرارت)، خازن‌های بادکرده، قطعات سوخته، اتصالات شل و نشت باتری می‌گردد. سپس با استفاده از برس نرم و باد فشرده، گرد و غبار را پاک می‌کند. اگر برد کثیف یا چرب باشد، با محلول‌های الکلی مخصوص (IPA) شسته می‌شود.

۳. عیب‌یابی منبع تغذیه (Power Supply Troubleshooting): چون منبع تغذیه بیشترین خرابی را دارد، معمولاً اول تست می‌شود. تعمیرکار با مولتی‌تر، ولتاژهای خروجی (۵ ولت، ۲۴ ولت) را در حالت بی‌بار و با بار اندازه‌گیری می‌کند.

• اگر ولتاژ صفر باشد: احتمالاً فیوز، ورودی دیود پل یا ترانزیستورهای سوئیچینگ (MOSFET) سوخته‌اند.
• اگر ولتاژ نوسان داشته باشد: خازن‌های خروجی خراب هستند.
• تعمیرکار قطعات معیوب را شناسایی کرده و با قطعات باکیفیت‌تر (معمولاً با ولتاژ و دمای کاری بالاتر) تعویض می‌کند.

ادامه

۴. تست و تعمیر CPU و مدارهای اصلی: اگر منبع تغذیه سالم است اما پی‌ال‌سی روشن نمی‌شود یا چراغ خطا روشن است، مشکل از CPU است.

• تست باتری و مدار شارژ: ولتاژ باتری باید حدود ۳ ولت باشد. اگر کمتر باشد، باتری باید تعویض شود. مدار شارژ باتری روی برد نیز باید تست شود.
• تست حافظه و چیپ‌ها: تعمیرکاران حرفه‌ای با استفاده از دستگاه‌های برنامه‌ریز (Programmer) می‌توانند سلامت حافظه‌ها را چک کنند. اگر CPU سوخته باشد و برنامه روی آن باشد، تعمیر بسیار دشوار است. اما در بسیاری از پی‌ال‌سی‌ها، برنامه روی کارت حافظه (Memory Card) جداگانه ذخیره می‌شود که تعویض CPU را آسان می‌کند.

۵. تعمیر مدارهای ورودی/خروجی (I/O Repair): اگر یک ورودی یا خروجی کار نمی‌کند، تعمیرکار باید آن کانال خاص را پیدا کند.

• تست اپتوکوپلرها: این قطعات در ورودی‌ها بسیار مهم‌اند. اگر یک ورودی کار نکند، احتمالاً اپتوکوپلر آن سوخته است. تعمیرکار با لحیم‌کاری، آن را تعویض می‌کند.
• تست رله‌ها و ترایاک‌ها: در خروجی‌ها، اگر رله‌ها صدای تق تق نمی‌دهند یا کنتاکت‌های آن‌ها اتصال ندارند، باید تعویض شوند. در خروجی‌های ترانزیستوری، تست با مولتی‌تر انجام می‌شود.

۶. تعمیر پورت‌های ارتباطی (Communication Repair): یکی از شایع‌ترین مشکلات، خرابی پورت‌های شبکه است. صاعقه یا اتصال کوتاه کابل شبکه، ترانسفورماتورهای خط (Line Transformers) و چیپ‌های مبدل (مانند MAX485 یا ترانسفورمرهای Ethernet) را می‌سوزاند. تعمیرکار باید با استفاده از دیاگرام شماتیک، مسیر سیگنال را دنبال کرده و قطعه سوخته را پیدا و تعویض کند. این کار نیاز به مهارت بالا در لحیم‌کاری قطعات SMD کوچک دارد.

فصل پنجم: ابزارهای ضروری یک تعمیرکار پی‌ال‌سی

برای انجام تعمیرات با کیفیت، یک تعمیرکار پی‌ال‌سی به جعبه ابزار خاصی نیاز دارد:

– مولتی‌تر دیجیتال دقیق: برای اندازه‌گیری ولتاژ، جریان و تست قطعات.

– اسیلوسکوپ (Oscilloscope): برای دیدن شکل موج‌ها، تست کریستال‌ها و تشخیص نویزها.

– هویه و هوای داغ (SMD Rework Station): برای تعویض قطعات SMD و ICها.

– پاور سوئیچینگ متغیر: برای شبیه‌سازی ولتاژهای ورودی و تست منبع تغذیه.

– لپ‌تاپ و کابل‌های برنامه‌ریزی: برای اتصال به پی‌ال‌سی، خواندن خطاها و آپلود برنامه.

– ماشین اولتراسونیک: برای شستشوی بردهای چرب و خورده شده.

فصل ششم: چالش‌ها و نکات ایمنی در تعمیر پی‌ال‌سی

تعمیر پی‌ال‌سی چالش‌های خاص خود را دارد. یکی از بزرگترین چالش‌ها، دسترسی به دیاگرام شماتیک (Schematic) است. بسیاری از سازندگان مدارهای خود را محرمانه نگه می‌دارند. یک تعمیرکار خبره باید بتواند با دانش الکترونیک پایه، مدار را ردگیری (Trace) کند و نقشه را در ذهن خود بازسازی کند.

چالش دیگر، قطعات یدکی است. بسیاری از قطعات روی پی‌ال‌سی‌ها اختصاصی هستند یا دارای کدگذاری (Marking) خاصی هستند. تعمیرکار باید بتواند قطعات معادل (Equivalent) را پیدا کند.

از نظر ایمنی، کار با برق ۲۲۰ ولت داخل پی‌ال‌سی خطرناک است. همیشه باید نکات ایمنی رعایت شود و از عینک محافظ و دستکش عایق استفاده شود. همچنین هنگام تعویض باتری، باید مراقب بود قطع نشود، زیرا باعث پاک شدن حافظه می‌شود.

نتیجه‌گیری

تعمیرکار پی‌ال‌سی نگهبان دانش و هوش صنعتی است. او با ترکیب دانش الکترونیک قدرت، دیجیتال و مهارت در لحیم‌کاری، تجهیزات گران‌قیمت و حیاتی کارخانه‌ها را از دورافتادن نجات می‌دهد. در شرایطی که خرید یک پی‌ال‌سی جدید ممکن است ماه‌ها طول بکشد و هزینه ارزی بالایی داشته باشد، تعمیر صحیح و سریع توسط یک متخصص، تنها راه نجات تولید است. با پیچیده‌تر شدن سیستم‌های اتوماسیون و افزایش استفاده از شبکه‌های صنعتی، نقش تعمیرکار پی‌ال‌سی بیش از پیش تخصصی می‌شود و نیاز به آموزش مستمر و به‌روز بودن دانش فنی در این حوزه اجتناب‌ناپذیر است. احیای یک پی‌ال‌سی تنها تعمیر یک برد الکترونیکی نیست، بلکه احیای ضربان قلب یک صنعت است.
