مقدمه

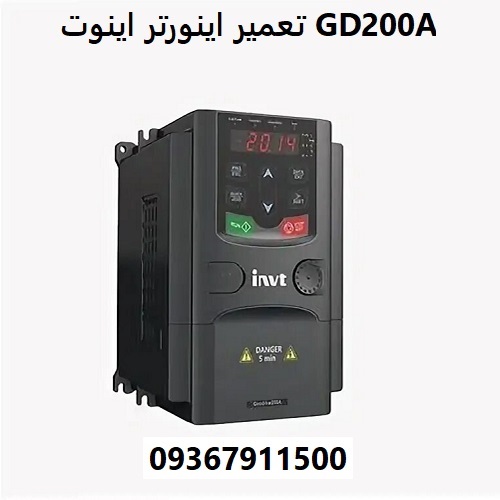

اینورتر یا مبدل فرکانس یکی از تجهیزات حیاتی در سیستم‌های صنعتی و کنترل موتورهای الکتریکی است که با تغییر فرکانس و ولتاژ ورودی، سرعت و گشتاور موتور را کنترل می‌کند. اینورتر اینوت GD200A یکی از مدل‌های محبوب و پرکاربرد این شرکت است که به دلیل ویژگی‌های فنی مطلوب، در صنایع مختلفی مورد استفاده قرار می‌گیرد. تعمیر و نگهداری به موقع این دستگاه باعث افزایش عمر مفید و بهبود عملکرد سیستم‌های صنعتی می‌شود. در این راهنمای جامع، به شناخت ساختار، عیب‌یابی، تعمیر و نکات مهم برای نگهداری اینورتر اینوت GD200A می‌پردازیم.

فصل اول: شناخت ساختار و قطعات داخلی اینورتر GD200A

1.1. معرفی ساختار کلی اینورتر

اینورتر GD200A از چند بخش اصلی تشکیل شده است:
– بخش ورودی: شامل فیلترهای EMI، یکسو کننده‌های دیودی و خازن‌های اصلی.
– بخش مبدل DC (دی‌سی لینک): که جریان را به صورت DC تثبیت می‌کند.
– بخش اینورتر یا مبدل خروجی: که با استفاده از IGBTها سیگنال PWM تولید و به موتور ارسال می‌کند.
– کنترلر مرکزی: شامل برد اصلی با میکروکنترلر یا DSP و حافظه‌ها.
– بخش نمایشگر و رابط کاربری: شامل پنل نمایشگر LCD و دکمه های تنظیم.

1.2. قطعات کلیدی و اجزای الکترونیکی

– ترانسفورماتور و خازن‌ها
– IGBTهای تحت تکنولوژی پیشرفته اینورتر
– برد فرمان (PCB)
– سنسورها (دمای داخلی، جریان، ولتاژ)
– رله‌ها و فیوزهای حفاظت
– مودم‌ها یا پورت‌های ارتباطی (RS485، USB)



فصل دوم: شناسایی علائم خرابی رایج در اینورتر GD200A

2.1. علائم فیزیکی خرابی

– بوی سوختگی یا ترکیدگی قطعات
– پریدن فیوزها به صورت مکرر
– داغ شدن بیش از حد بدنه اینورتر
– وجود نشتی یا سوختگی روی برد

2.2. علائم عملکردی و خطاهای نرم‌افزاری

– نمایش ارورهای دائم یا کدهای خطا روی پنل
– عدم راه اندازی موتور یا کارکرد ناپایدار
– صدای نامتعارف یا لرزش موتور
– افت توان یا کاهش بازده

2.3. مشکلات رایج ارتباط و ارتباط ناپایدار

– قطع و وصل شدن ارتباط با PLC یا سیستم کنترل
– تغییرات غیرمنتظره در تنظیمات دستگاه



فصل سوم: روش‌های عیب‌یابی اولیه اینورتر GD200A

3.1. بررسی اولیه محل نصب و اتصالات

– اطمینان از اتصال صحیح کابل‌ها و سیم‌ها
– تست ولتاژ ورودی و اطمینان از سلامت تغذیه
– بررسی سلامت فیوزها و قطع کننده‌ها

3.2. بررسی خطاهای صفحه نمایش

– مطالعه و تفسیر کدهای خطا که توسط دفترچه راهنما ارائه شده‌اند
– ریست دستگاه و بررسی تکرار خطا

3.3. استفاده از تجهیزات عیب‌یابی

– مولتی‌متر دیجیتال برای اندازه‌گیری ولتاژ و مقاومت
– اهم متر جهت بررسی مدارهای باز یا کوتاه
– اسیلوسکوپ جهت مشاهده شکل موج‌ها و سیگنال‌های PWM



فصل چهارم: تجهیزات مورد نیاز برای تعمیر اینورتر GD200A

4.1. تجهیزات الکترونیکی ضروری

– مولتی‌متر کامل با قابلیت اندازه‌گیری ولتاژ DC و AC
– اسیلوسکوپ دیجیتال با پهنای باند مناسب (حداقل 100MHz)
– هویه‌های مدرن با توان قابل تنظیم
– ابزار دمونتاژ بردهای الکترونیکی (ایر هیتر، پمپ تعویض قلع)

4.2. تجهیزات خاص

– برنامه‌ریز و دیاگ مخصوص اینورتر (نرم‌افزار و کانکتور)
– منابع تغذیه آزمایشگاهی DC و AC
– تجهیزات تست سنسورها (مولتی‌متر دقیق، منبع ولتاژ ثابت)



فصل پنج: نحوه تعمیر یا تعویض قطعات آسیب دیده

5.1. تشخیص قطعات معیوب

– بررسی فیزیکی قطعات مثل IGBTها، دیودها، مقاومت‌ها و خازن‌ها با مولتی‌متر
– استفاده از اسیلوسکوپ برای بررسی عملکرد مدار PWM
– تست اتصال‌ها و لحیم‌کاری‌های سطح برد

5.2. تعویض قطعات معیوب

– انتخاب قطعه جایگزین با مشخصات کاملاً مشابه یا بهتر
– دقت در لحیم‌کاری و عدم ایجاد اتصال کوتاه
– اطمینان از نصب صحیح قطعات فعال مانند IGBT ها و دوباره مونتاژ برد

5.3. نکات فنی در تعمیر بردهای الکترونیکی

– جلوگیری از افزایش حرارت بیش از حد روی برد
– استفاده از مواد ضد استاتیک و تجهیزات محافظت الکترواستاتیکی
– تست عملکرد بعد از تعویض هر قطعه



فصل ششم: روش‌های تست عملکرد سنسورها و ورودی‌ها

6.1. تست سنسور دما

– اندازه‌گیری مقاومت سنسور ترمیستور در دماهای مختلف و مقایسه با کاتالوگ
– استفاده از مولتی‌متر برای اطمینان از اتصال صحیح

6.2. تست سنسور جریان

– بررسی سیگنال خروجی و آنالیز با اسیلوسکوپ
– مقایسه نتایج با مقدار استاندارد و مرجع

6.3. تست ورودی‌های دیجیتال و آنالوگ

– تست ولتاژها و سیگنال‌ها در ورودی‌ها با استفاده از مولتی‌متر و اسیلوسکوپ
– تست پاسخ سیستم در دریافت ورودی‌ها (مثلاً تغییر فرکانس و ملاحظه تأثیر روی خروجی)



فصل هفتم: حل مشکلات نرم‌افزاری و تنظیمات دستگاه

7.1. بازنشانی تنظیمات دستگاه به حالت اولیه

– نحوه انجام Reset کارخانه (Factory Reset) بر اساس دفترچه راهنما
– حفظ یا حذف داده‌های تنظیمات سفارشی

7.2. بروزرسانی Firmware و نرم‌افزار اینورتر

– روش اتصال به کامپیوتر یا سیستم کنترل با استفاده از نرم‌افزار مخصوص
– دانلود و نصب نسخه جدید Firmware برای رفع باگ‌ها و ارتقاء عملکرد

7.3. تعمیر و اصلاح تنظیمات کنترل سرعت و پارامترها

– تنظیم مجدد پارامترهای ولتاژ، جریان، فرکانس و زمان شتاب‌دهی
– تست عملکرد با تنظیمات جدید و اطمینان از عملکرد صحیح



فصل هشتم: تست عملکرد پس از تعمیر و ارزیابی کیفیت

8.1. تست بدون بار (Open Loop Test)

– راه‌اندازی اینورتر بدون اتصال به موتور
– بررسی امواج PWM، ولتاژ خروجی و عکس العمل به دستورات

8.2. تست تحت بار

– اتصال موتور و بررسی عملکرد در بارهای مختلف
– اندازه‌گیری جریان، ولتاژ، دما و لرزش

8.3. ارزیابی کیفیت تعمیر

– بررسی عدم وجود داغی و نویز غیرعادی
– عملکرد پایدار در طول زمان و عدم بروز خطاهای مجدد



فصل نهم: نکات ایمنی در تعمیر و نگهداری اینورتر

9.1. ایمنی الکتریکی

– قطع کامل تغذیه پیش از شروع تعمیرات
– استفاده از ابزار و تجهیزات عایق و محافظ

9.2. ایمنی فیزیکی

– استفاده از عینک و دستکش محافظ
– جلوگیری از آسیب دیدگی حین دمونتاژ و مونتاژ

9.3. نکات حفاظت محیط زیستی

– دفع صحیح قطعات الکترونیکی آسیب دیده و خازن‌های بزرگ
– رعایت مقررات محلی جهت بازیافت قطعات



فصل دهم: نکات مهم برای جلوگیری از خرابی‌های مجدد

10.1. نصب صحیح و محیط مناسب

– اطمینان از تهویه و خنک کاری کافی
– دوری از رطوبت و گرد و غبار

10.2. نگهداری دوره‌ای

– برسی منظم اتصالات، فیوزها و کنتاکتورها
– پاکسازی فیلترها و تهویه

10.3. استفاده از حفاظت‌های اضافه

– نصب حفاظت‌های اضافه در برابر نوسانات ولتاژ و جریان
– استفاده از رله‌ها و فیوزهای مناسب



فصل یازدهم: خدمات تخصصی تعمیر اینورتر GD200A

11.1. مراجعه به مراکز معتبر تعمیرات تخصصی اینورتر

– بررسی سابقه و تخصص فنی شرکت‌ها
– ارائه گارانتی تعمیر و قطعات

11.2. خدمات پشتیبانی نرم‌افزاری و به‌روزرسانی

– ارائه نرم‌افزارهای به روز شده و آموزش کاربر
– خدمات راه اندازی و تنظیمات تخصصی



فصل دوازدهم: نکات مهم هنگام خرید اینورتر GD200A

12.1. انتخاب مدل متناسب با نیاز

– محاسبه توان و جریان مورد نیاز موتور
– بررسی شرایط کاری محیطی

12.2. بررسی گارانتی و خدمات پس از فروش

– اهمیت داشتن پشتیبانی فنی قوی
– امکان دسترسی به قطعات یدکی سریع و مطمئن

12.3. توجه به برگه مشخصات فنی

– ولتاژ ورودی و خروجی، انواع ورودی‌ها، نوع کنترل

فصل سیزدهم: عوامل موثر در تعیین قیمت اینورتر GD200A

13.1. کیفیت ساخت و قطعات مصرفی

– استفاده از قطعات برند و تکنولوژی بالا باعث افزایش قیمت می‌شود

13.2. امکانات و قابلیت‌های اضافه

– وجود رابط‌های ارتباطی، قابلیت برنامه‌ریزی نرم‌افزاری و حفاظت‌های گسترده

13.3. خدمات پس از فروش و ضمانت

– شرکت‌هایی با خدمات گسترده و گارانتی بالاتر معمولا محصولات بالاتری ارائه می‌دهند



نتیجه‌گیری

تعمیر اینورتر اینوت GD200A عملی تخصصی و در عین حال ضروری برای حفظ عملکرد بهینه سیستم‌های صنعتی است. شناخت کامل ساختار دستگاه، عیب‌یابی دقیق، استفاده از تجهیزات مناسب، رعایت اصول ایمنی و تست‌های پس از تعمیر از جمله مراحل کلیدی در این فرایند به شمار می‌روند. علاوه بر این، نگهداری منظم و انتخاب درست دستگاه در هنگام خرید، از بروز مشکلات و خرابی‌های مجدد جلوگیری می‌کند. بهره‌گیری از خدمات تخصصی و پشتیبانی شرکت‌های معتبر نیز می‌تواند تضمین کننده عملکرد پایدار و طولانی مدت اینورتر باشد. با توجه به اهمیت این دستگاه در صنعت، آموزش صحیح تعمیرکاران و کاربران از عوامل کلیدی در افزایش عمر مفید این تجهیزات به شمار می‌رود.
