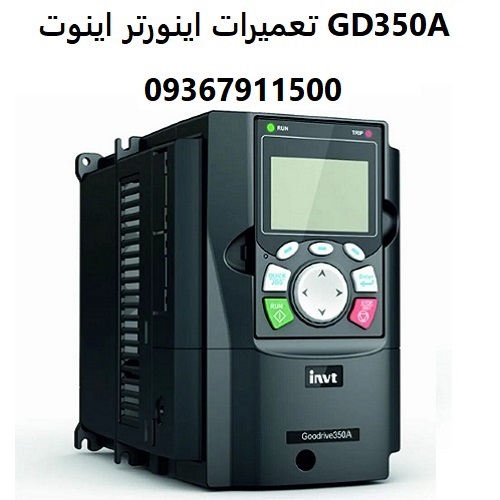

1. معرفی اینورتر INVT GD350A

اینورتر INVT GD350A از سری اینورترهای ساخت شرکت INVT (Shenzhen INVT Electric Co., Ltd) است که برای کنترل سرعت موتورها و بهینه‌سازی مصرف انرژی در صنایع مختلف مثل نساجی، پمپ‌ها، فن‌ها، نوار نقاله‌ها و ماشین‌آلات تولیدی طراحی شده است. این دستگاه قابلیت کنترل دقیق سرعت و گشتاور موتور را با بهره‌گیری از فناوری‌های PWM و DSP فراهم کرده است.

ویژگی‌های کلیدی GD350A عبارت است از:

– توانایی عملکرد در ولتاژ 380 تا 480 ولت (سه‌فاز)

– پشتیبانی از شبکه‌های ارتباطی Modbus RTU و CANopen

– امنیت بالای حفاظتی و قابلیت تنظیم پارامترهای گسترده

– واسط کاربری آسان با نمایشگر LCD و کلیدهای تنظیم

2. آشنایی با ساختار و قطعات اصلی اینورتر INVT GD350A

ساختار کلی

اینورتر GD350A از چند بخش اصلی تشکیل شده که هر یک وظیفه خاصی در تبدیل و کنترل برق دارند:

الف- مدار ورودی و فیلتر EMC: دریافت انرژی AC از شبکه و فیلتر نویز
ب- مدار یکسو کننده (Rectifier): تبدیل برق AC به DC با استفاده از یک سو کننده‌های دیودی و IGBT
ج- مدار فیلتر DC: شامل خازن‌های الکترولیتی برای تثبیت ولتاژ DC
د- برد اینورتر (Inverter Bridge): تشکیل شده از IGBTها برای تولید ولتاژ AC قابل تنظیم با فرکانس متغیر
ه- برد کنترل DSP: پردازش دستورات، کنترل PWM و مانیتورینگ وضعیت دستگاه
ی- برد نمایشگر و رابط کاربری: نمایش پارامتر‌ها و دسترسی به تنظیمات و تشخیص خطاها

قطعات کلیدی

الف- IGBT ها: ترانزیستورهای قدرت برای سوئیچینگ ولتاژ
ب- خازن‌های DC BUS: تثبیت و ذخیره انرژی DC
ج- مقاومت‌ها و سلف‌ها: جهت کنترل جریان و کاهش نویز
د- میکروکنترلر DSP: مغز کنترل دستگاه
ه- قیلورها و فیوزها: حفاظت مدار
ی- کانکتورها و کابل‌ها: ارتباط بین بردها



3. شناسایی علائم رایج خرابی در اینورتر INVT GD350A

برای تشخیص سریع مشکل و پیشگیری از خرابی‌های بزرگتر توجه به علائم زیر ضروری است:

– عدم روشن‌شدن دستگاه یا عدم نمایش روی صفحه LCD
– خطاهای متوالی و قطع ارتباط با موتور
– حساسیت بیش از حد به بار یا عدم حفظ سرعت تنظیم شده
– ایجاد نویز و حرارت غیرعادی در بدنه
– خاموش شدن ناگهانی یا ریست شدن مکرر
– عدم پاسخ به فرمان‌های ورودی یا خطاهای نرم افزاری متعدد
– وجود بوی سوختگی یا علائم فیزیکی خرابی برد



4. دلایل عمده خرابی اینورتر INVT GD350A

4.1 عوامل الکتریکی و محیطی

– نوسانات و افت ولتاژ ورودی
– افزایش دما و تهویه نامناسب
– رطوبت بالا و نفوذ گرد و غبار
– اختلالات نویز الکترومغناطیسی (EMI)

4.2 مشکلات سخت‌افزاری

– خرابی خازن‌های DC
– سوختن IGBT ها یا فیوزها
– معیوب شدن بورد کنترل DSP
– اتصالات شل یا معیوب

4.3 مشکلات نرم‌افزاری و تنظیمات

– پارامترهای نادرست تنظیم شده
– برنامه‌ریزی ناقص یا خطا در پردازش نرم‌افزار



5. روش‌های عیب‌یابی مقدماتی اینورتر INVT GD350A

5.1 چکول ولتاژ و سیم‌کشی‌ها

– با مولتی‌متر ورودی برق را بررسی کنید و از سلامت کابل‌ها مطمئن شوید.
– مطمئن شوید فیوزها یا حفاظت‌های ورودی قطع نشده‌اند.

5.2 بررسی پیام‌های خطا و کدهای نمایش داده شده

– خطاهای نمایش داده شده را از دفترچه راهنما استخراج و تفسیر کنید.
– معمولاً این خطاها شامل دمای بالا، اضافه جریان، خطای منبع تغذیه و غیره هستند.

5.3 تست عملکرد بردها و قطعات

– بررسی بصری قطعات برای نشانه‌های سوختگی یا ترک
– اندازه‌گیری ولتاژ خروجی و تست رسانایی IGBT ها با مولتی‌متر و تستر مخصوص
– استفاده از اسیلوسکوپ برای مشاهده شکل موج‌های ولتاژ و جریان

5.4 تست نرم‌افزاری

– ریست کردن پارامترها به کارخانه
– به‌روزرسانی یا بازنویسی برنامه کنترل



6. تجهیزات و ابزارهای لازم برای تعمیر اینورتر

– مولتی‌متر دیجیتال جهت اندازه‌گیری ولتاژ، جریان، مقاومت
– اسیلوسکوپ برای بررسی سیگنال‌های PWM و حالت‌های کلیدزنی
– تستر قطعات نیمه‌هادی جهت تشخیص سلامت IGBT، دیود و ترانزیستورها
– دستگاه لحیم‌کاری (هویه، هیتر، قلع‌کش)
– ابزارهای باز و بسته کردن کاور (پیچ‌گوشتی، آچار)
– کیف ابزار شامل انبردست، دم باریک، قیچی
– کامپیوتر یا پروگرامر برای آپدیت و تنظیم نرم‌افزار
– دستگاه تمیزکننده برد های الکترونیکی (اسپری ایزوالکل و برس نرم)
– ماژول تست برد و لوازم مشابه



7. نحوه تعمیر اینورتر INVT GD350A

7.1 باز کردن و بررسی مدارهای داخلی

– ابتدا اینورتر را از برق جدا کنید و حداقل 10 دقیقه منتظر بمانید تا خازن‌ها تخلیه شوند.
– کاور محافظ را با ابزار مناسب باز کنید.
– بررسی اولیه جهت تشخیص علائم آسیب فیزیکی مثل سوختگی یا ترک برد.
– بررسی اتصالات کابل و کانکتورها.

7.2 تشخیص مشکلات منبع تغذیه و رفع آن‌ها

– با مولتی‌متر ولتاژ بخش ورودی و بخش DC BUS را اندازه‌گیری کنید.
– اگر ولتاژ DC ناشی از دیودهای یکسو‌ساز وجود ندارد، دیودها را به کمک تستر نیمه‌هادی تست کنید.
– در صورت خرابی دیود‌ها یا IGBT های بخش یکسو کننده، آن‌ها را تعویض نمایید.
– همچنین خازن‌های DC BUS را با اهم متر یا ESR متر چک کنید. خازن معیوب باعث کاهش عملکرد، سروصدای زیاد و گرم شدن برد می‌شود.

7.3 تعمیر یا تعویض قطعات آسیب‌دیده الکترونیکی

– در صورت سوختگی IGBT ها یا مدار درایور، قطعات را جدا و تعویض کنید.
– مقاومت‌ها و ترانزیستورهای ریز مدار را بررسی کرده و در صورت لزوم تعویض نمایید.
– چک کردن وضعیت فیوزها و حفاظ‌ها و جایگزینی آن‌ها در صورت خاموشی یا قطع بودن.

7.4 بازسازی برد کنترل اصلی و قطعات الکترونیکی

– تمیزکاری سطح برد با حلال مناسب جهت از بین بردن گرد و غبار و آلودگی‌ها.
– لحیم‌کاری مجدد پایه‌های قطعات در صورت یافتن لحیم سرد یا ترک‌خورده.
– در صورت آسیب شدید برد کنترل نیاز به تعویض کامل برد یا تعویض مدارات خاص آن می‌باشد.
– کاربرد از تستر برد برای شناسایی اتصالات کوتاه یا قطعی مسیر.

7.5 رفع خطاهای نرم‌افزاری و برنامه‌ریزی مجدد اینورتر

– اتصال اینورتر به کامپیوتر توسط پورت RS485 یا USB و استفاده از نرم‌افزار تخصصی INVT برای تنظیم پارامترها و تشخیص خطا.
– ریست یا بازنشانی پارامترها در صورت بروز خطای نرم‌افزاری.
– آپدیت پلن نرم‌افزاری دستگاه در صورت موجود بودن نسخه جدید از شرکت.



8. نکات ایمنی هنگام انجام تعمیرات اینورتر INVT GD350A

– قطع کامل برق و اطمینان از تخلیه خازن‌ها قبل از شروع به کار باید انجام شود.

– استفاده از تجهیزات فردی ایمنی مانند دستکش عایق و عینک محافظ.

– عدم دستکاری در بخش‌های تحت ولتاژ مستقیم بدون ابزارهای مخصوص.

– رعایت دستورالعمل‌های دفترچه فنی و استانداردهای مرتبط.

– حفظ نظم و تمیزی محیط کار برای جلوگیری از اشتباهات احتمالی.

– مطمئن شدن از اتصال زمین صحیح اینورتر.

– در صورت نداشتن تجربه کافی، حتما از تعمیرکار متخصص کمک بگیرید.



9. روش‌های نگهداری بهینه برای افزایش طول عمر اینورتر

– بررسی و تمیزکاری دوره‌ای از گرد و غبار و آلودگی‌ها جهت جلوگیری از افزایش دما.

– اطمینان از تهویه مناسب محل نصب توسط فن‌ها و گردش هوای کافی.

– بررسی دوره‌ای اتصالات بعد از مدتی کارکرد برای جلوگیری از شل‌شدن.

– اندازه‌گیری منظم ولتاژ ورودی و کیفیت برق با استفاده از تثبیت‌کننده یا فیوزهای مناسب

– اجتناب از بارگذاری بیش از ظرفیت نامی دستگاه

– استفاده از محافظ‌های برق مناسب جهت جلوگیری از نوسانات ناگهانی.

– ثبت و بررسی خطاهای رخ داده جهت تشخیص به‌موقع مشکلات احتمالی.



10. هزینه تعمیرات اینورتر INVT GD350A

هزینه تعمیر اینورتر GD350A به عوامل متعددی وابسته است:

– نوع خرابی و میزان آسیب دیدگی: تعویض قطعات گران‌قیمت مانند IGBT، برد کنترل یا فقط تعمیر نرم‌افزاری
– هزینه نیروی متخصص و زمان تعمیر: تعمیرات در کارخانه یا در محل کارگاه
– هزینه قطعات یدکی: قطعات اصلی یا اورجینال نسبت به نمونه تقلبی متفاوت است
– خدمات جانبی: شامل تست و تنظیم نهایی

به طور معمول:

– تعمیرات نرم‌افزاری و تنظیمات ساده ممکن است بین 1 تا 2 میلیون تومان هزینه داشته باشد.
– تعویض قطعات الکترونیکی و تعمیر برد کنترل ممکن است تا 5 میلیون تومان یا بیشتر هزینه داشته باشد.
– تعویض کامل اینورتر معمولاً مقرون به صرفه نیست مگر در موارد خرابی شدید.

همیشه قبل از تعمیر یک برآورد دقیق هزینه از تعمیرکار یا شرکت خدمات دریافت نمایید.



11. نتیجه‌گیری

تعمیرات اینورتر INVT GD350A کاری تخصصی است که نیاز به آشنایی کامل با ساختار، قطعات، علائم خرابی و فناوری‌های به‌کار رفته دارد. با رعایت نکات ایمنی، استفاده از ابزارهای مناسب و انجام مراحل عیب‌یابی منظم، می‌توان به سرعت مشکل را شناسایی و رفع کرد. نگهداری مناسب و توجه به کیفیت برق ورودی و محیط نصب، باعث افزایش طول عمر دستگاه و کاهش هزینه‌های تعمیرات خواهد شد.

اگر قصد تعمیر اینورتر خود را دارید اما در این زمینه تخصص کافی ندارید، توصیه می‌شود از خدمات تکنسین‌های مجرب و نمایندگی‌های رسمی INVT استفاده نمایید تا عملیات تعمیر با بالاترین کیفیت و ایمنی انجام شود.
