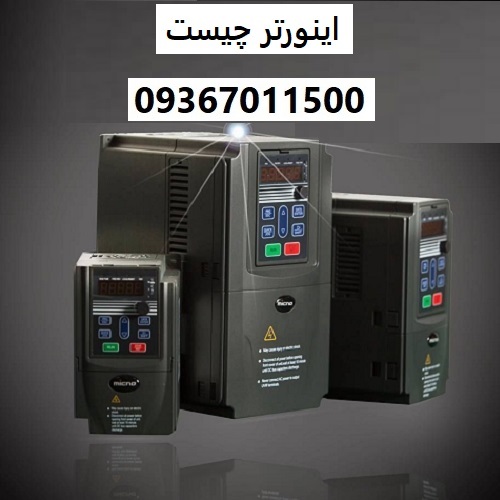

مقدمه‌ای جامع بر اینورترها: فناوری، اصول عملکرد و کاربردها

در دنیای پیشرفته مهندسی برق و اتوماسیون صنعتی، کمتر دستگاهی را می‌توان یافت که به اندازه «اینورتر» (Inverter) یا درایو فرکانس متغیر (Variable Frequency Drive – VFD) تحولی در بهره‌وری و کنترل موتورهای الکتریکی ایجاد کرده باشد. اینورترها امروزه به قلب تپنده صنایع مدرن تبدیل شده‌اند و بدون حضور آن‌ها، تصور خطوط تولید دقیق، سیستم‌های تهویه مطبوع هوشمند، و حتی پایداری شبکه‌های برق دشوار است. در این مقاله جامع، به بررسی دقیق چیستی اینورتر، اصول فیزیکی و مهندسی پشت آن، اجزای داخلی، انواع مختلف و کاربردهای گسترده آن در صنعت و زندگی روزمره خواهیم پرداخت.

فصل اول: تعریف و مفهوم پایه اینورتر

در ساده‌ترین تعریف، اینورتر دستگاهی است که وظیفه تبدیل جریان الکتریکی را بر عهده دارد. اما این تعریف بسیار کلی است. در زمینه صنعتی و کنترل موتور، اینورتر دستگاهی است که جریان متناوب (AC) با ولتاژ و فرکانس ثابت (که معمولاً از شبکه برق شهری دریافت می‌کند) را به جریان متناوب با ولتاژ و فرکانس قابل تنظیم و متغیر تبدیل می‌کند.

چرا این تغییر فرکانس اهمیت دارد؟ پاسخ به این سوال در فیزیک موتورهای الکتریکی AC نهفته است. سرعت چرخش یک موتور القایی (که رایج‌ترین نوع موتور در صنعت است) مستقیماً به فرکانس جریان الکتریکی که به آن تغذیه می‌شود، بستگی دارد. در شبکه برق ایران، این فرکانس ثابت و برابر با ۵۰ هرتز است. بنابراین، اگر یک موتور را مستقیماً به شبکه متصل کنیم، با یک سرعت ثابت می‌چرخد. اما در بسیاری از فرآیندهای صنعتی، ما نیاز به تغییر سرعت داریم. پیش از اختراع اینورترها، برای تغییر سرعت مجبور بودیم از روش‌های مکانیکی مانند گیربکس‌ها یا تسمه‌ها استفاده کنیم که اتلاف انرژی زیادی داشتند، یا از روش‌های الکتریکی مانند مقاومت‌ها برای کاهش ولتاژ که باعث کاهش گشتاور و افزایش حرارت می‌شدند. اینورتر با تغییر فرکانس، سرعت موتور را بدون هیچ آسیبی و با بازدهی بسیار بالا کنترل می‌کند.

فصل دوم: اصول عملکرد و ساختار داخلی اینورتر

برای درک نحوه عملکرد اینورتر، باید به اجزای اصلی آن نگاهی بیندازیم. یک اینورتر استاندارد از سه بخش اصلی تشکیل شده است:

۱. یکسوکننده (Rectifier): این بخش اولین ایستگاه ورودی برق است. برق متناوب شبکه (AC) وارد این بخش می‌شود. وظیفه یکسوکننده تبدیل جریان متناوب سینوسی به جریان مستقیم (DC) است. این کار معمولاً با استفاده از دیودهای قدرت انجام می‌شود. خروجی این بخش شبیه به یک موج ضربانی DC است که هنوز برای استفاده موتور مناسب نیست و نیاز به صاف‌سازی دارد.

۲. مدار واسط (DC Bus): خروجی یکسوکننده ناپایدار است. مدار واسط شامل خازن‌های بزرگ الکترولیتی است که انرژی را ذخیره کرده و ولتاژ DC را صاف و ثابت نگه می‌دارند. این بخش مانند مخزن باتری عمل می‌کند که انرژی لازم برای مرحله بعد را فراهم می‌کند. ولتاژ در این نقطه معمولاً برابر با ۱.۴۱۴ برابر ولتاژ RMS شبکه است.

۳. اینورتر (Inverter Section): این بخش مغز متفکر و بازوی اجرایی دستگاه است. وظیفه آن تبدیل مجدد جریان مستقیم (DC) صاف شده به جریان متناوب (AC) قابل تنظیم است. این کار توسط سوئیچ‌های قدرت الکترونیکی انجام می‌شود. در گذشته از ترانزیستورهای دارلینگتون استفاده می‌شد، اما امروزه از آی‌جی‌بی‌تی‌ها (IGBT – Insulated Gate Bipolar Transistor) استفاده می‌شود. این سوئیچ‌ها با سرعت بسیار بالا (چند هزار بار در ثانیه) باز و بسته می‌شوند. با کنترل زمان باز و بسته شدن این سوئیچ‌ها (تکنیک PWM یا مدولاسیون پهنای پالس)، شکل موج خروجی به گونه‌ای ساخته می‌شود که برای موتور شبیهه یک سینوسی واقعی باشد.

فصل سوم: تکنیک مدولاسیون پهنای پالس (PWM)

یکی از کلیدهای موفقیت اینورترهای مدرن، تکنیک PWM است. چگونه می‌توان با سوئیچ‌های دیجیتال (که یا کاملاً روشن هستند یا کاملاً خاموش)، یک موج سینوسی نرم تولید کرد؟ پاسخ در تکنیک PWM نهفته است. در این روش، ولتاژ DC ثابت به صورت سری پالس‌های بسیار کوتاه و سریع به موتور اعمال می‌شود. با تغییر عرض (مدت زمان) این پالس‌ها در هر سیکل، ولتاژ متوسط اعمال شده به موتور تغییر می‌کند. سیم‌پیچ موتور به دلیل خاصیت القایی، نمی‌تواند سریعاً به تغییرات ولتاژ پاسخ دهد و در نتیجه، جریان عبوری از موتور نرم و شبیه به سینوسی می‌شود. این فرآیند باعث می‌شود موتور صدای کمتری تولید کند و گرمای غیرضروری در آن ایجاد نشود.

فصل چهارم: مزایای استفاده از اینورتر در صنعت

– صرفه‌جویی در انرژی: این مهم‌ترین مزیت است. در سیستم‌هایی مانند پمپ‌ها و فن‌ها، اگر نیاز به جریان کمتر باشد، کاهش سرعت موتور با اینورتر باعث کاهش مصرف انرژی به صورت مکعبی می‌شود. یعنی کاهش سرعت به نصف، می‌تواند مصرف انرژی را به یک‌هشتم برساند. این صرفه‌جویی در هزینه‌های انرژی الکتریکی بسیار چشمگیر است.

– کنترل دقیق فرآیند: در خطوط تولید، دقت سرعت حیاتی است. اینورترها امکان تنظیم سرعت با دقت بسیار بالا (تا اعشار درصد) را فراهم می‌کنند که با روش‌های مکانیکی غیرممکن است.

– کاهش هزینه‌های تعمیر و نگهداری: راه‌اندازی نرم (Soft Start) یکی از ویژگی‌های اینورتر است. وقتی موتور مستقیماً به شبکه متصل می‌شود، جریان راه‌اندازی می‌تواند تا ۷ برابر جریان نامی باشد که باعث ضربه به شبکه و فرسایش مکانیکی موتور می‌شود. اینورتر موتور را به آرامی از صفر به سرعت مورد نظر می‌رساند و عمر مفید موتور و گیربکس را افزایش می‌دهد.

– حفاظت جامع: اینورترها دارای سیستم‌های حفاظتی داخلی هستند که موتور را در برابر اضافه بار (Overload)، اضافه جریان، اضافه ولتاژ، کمبود ولتاژ و گرمای بیش از حد محافظت می‌کنند. این یعنی نیاز به کلیدهای حفاظتی جداگانه کمتر می‌شود.

فصل پنجم: انواع اینورترها بر اساس کنترل

اینورترها از نظر الگوریتم کنترلی به چند دسته اصلی تقسیم می‌شوند:

۱. اینورترهای کنترل اسکالر (V/f Control): در این روش، نسبت ولتاژ به فرکانس (V/f) ثابت نگه داشته می‌شود تا شار مغناطیسی موتور ثابت بماند. این روش ساده و ارزان است و برای کاربردهایی که دقت بالا در تغییر گشتاور لحظه‌ای نیاز نیست (مانند فن‌ها و پمپ‌ها) مناسب است.

۲. اینورترهای کنترل برداری (Vector Control): این روش پیشرفته‌تر است و جریان موتور را به دو مؤلفه «جریان تولید شار» و «جریان تولید گشتاور» تفکیک می‌کند. این کار باعث می‌شود کنترل سرعت و گشتاور حتی در سرعت‌های بسیار پایین نیز بسیار دقیق باشد. این نوع کنترل برای ماشین‌آلاتی مانند کاغذسازی، نساجی و لیفت‌ها (آسانسور) ضروری است.

۳. کنترل مستقیم گشتاور (DTC): این روش بسیار پیشرفته است و بدون نیاز به انکودر (Encoder)، گشتاور را به صورت مستقیم و بسیار سریع کنترل می‌کند.

فصل ششم: انواع اینورترها بر اساس ولتاژ و کاربرد

– اینورترهای تک‌فاز (Single Phase): معمولاً برای موتورهای کوچک خانگی یا مصارف سبک صنعتی استفاده می‌شوند. ورودی ۲۲۰ ولت تک‌فاز دارند و خروجی می‌تواند تک‌فاز یا سه‌فاز باشد.

– اینورترهای سه‌فاز (Three Phase): استاندارد صنایع سنگین هستند. ورودی و خروجی سه‌فاز دارند (معمولاً ۳۸۰ یا ۴۰۰ ولت).

– اینورترهای ولتاژ پایین و متوسط: برای کاربردهای قدرت بالا در ولتاژهای چند کیلوولتی استفاده می‌شوند.

فصل هفتم: برندهای معتبر اینورتر در بازار

در بازار جهانی و ایران، برندهای متعددی فعالیت دارند. برخی از معروف‌ترین آن‌ها عبارتند از:

• زیمنس (Siemens): آلمانی و یکی از قدرتمندترین و معتبرترین برندها در دنیای اتوماسیون، با سری‌های Sinamics و Micromaster.
• آ.بی.بی (ABB): سوئسی-سوئیسی، با سری‌های ACS که به دوام و کیفیت بالا معروف هستند.
• دلتا (Delta): تایوانی، که به دلیل قیمت مناسب و کیفیت خوب، سهم بزرگی از بازار ایران را در اختیار دارد.
• هیوندای (Hyundai): کره جنوبی، با سری N700 که کاربرد فراوانی در صنایع کشور دارد.
• اینوت (Invt): چینی، که در سال‌های اخیر با ارائه محصولات باکیفیت و قیمت رقابتی، پیشرفت چشمگیری داشته است.
• الن درایو (Allen-Bradley): آمریکایی، برای کاربردهای بسیار حساس و پیشرفته.

فصل هشتم: کاربردهای خاص و جالب اینورتر

علاوه بر کاربردهای معمول صنعتی، اینورترها در مکان‌های جالبی نیز استفاده می‌شوند:

• تونل‌های باد: برای شبیه‌سازی شرایط جوی و تست مقاومت هواپیماها و خودروها، نیاز به فن‌های غول‌پیکری است که سرعت آن‌ها باید با دقت میلی‌ثانیه‌ای تغییر کند.
• آسانسورها و بالابرها: برای شروع و توقف نرم و دقیق، و همچنین کنترل دقیق سرعت در هنگام تراز شدن با طبقات.
• کمپرسورهای یخچال‌های صنعتی: برای تنظیم توان بر اساس بار سرمایشی و صرفه‌جویی در برق.
• پمپ‌های چاه‌های عمیق: با استفاده از اینورتر می‌توان فشار آب خروجی را ثابت نگه داشت بدون اینکه نیاز به مخازن تحت فشار بزرگ باشد.

فصل نهم: چالش‌ها و نکات نصب اینورتر

با وجود تمام مزایا، نصب اینورتر نیاز به دانش فنی دارد. یکی از چالش‌های اصلی، «هارمونیک‌ها» هستند. اینورترها به دلیل سوئیچینگ سریع، هارمونیک‌هایی را به شبکه برق تزریق می‌کنند که می‌تواند باعث گرم شدن ترانسفورماتورها و مشکلات در سایر تجهیزات حساس شود. برای حل این مشکل از راکتورهای خط (Line Reactors) یا فیلترهای هارمونیک استفاده می‌شود. همچنین، طول کابل بین اینورتر و موتور نباید از حد مشخصی بیشتر شود، زیرا جریان‌های سرگردان ناشی از dv/dt بالا می‌توانند به عایق موتور آسیب بزنند. در فاصله‌های طولانی باید از فیلترهای خروجی استفاده کرد.

نتیجه‌گیری

در نهایت، اینورتر تنها یک قطعه الکترونیکی نیست، بلکه پلی میان انرژی الکتریکی خام و مکانیک مفید است. این دستگاه با تبدیل انرژی برق به شکلی هوشمند و کنترل‌پذیر، باعث انقلابی در صنایع شده است. از کاهش هزینه‌های انرژی گرفته تا افزایش کیفیت محصولات و کاهش آلودگی محیط زیست، نقش اینورترها انکارناپذیر است. با پیشرفت تکنولوژی و حرکت به سمت صنعت ۴.۰، اهمیت اینورترها تنها بیشتر خواهد شد و یادگیری نحوه کار با آن‌ها برای مهندسان و تکنسین‌های برق و مکانیک، یک ضرورت مطلق به شمار می‌رود. درک عمیق از اینورترها، کلید دستیابی به سیستم‌های اتوماسیون کارآمد و پایدار در آینده است.
