مقدمه
تعمیر اینورتر دلتا ؛ بررسی خطاها، اینورترهای دلتا یکی از تجهیزات پرکاربرد برای کنترل سرعت، گشتاور و جهت چرخش موتورهای الکتریکی هستند. سریهایی مانند VFD-M، VFD-E، VFD-EL، VFD-B، VFD-C200، VFD-CP2000، VFD-MS300 و مدلهای جدیدتر دلتا در پمپها، فنها، نوار نقالهها، دستگاههای بستهبندی، کمپرسورها، ماشینآلات صنعتی و سیستمهای تهویه استفاده میشوند.
با وجود کیفیت مناسب، اینورتر دلتا نیز ممکن است به دلیل نوسان برق، انتخاب اشتباه توان، اضافهبار مکانیکی، خرابی موتور، تهویه ضعیف، رطوبت، شلبودن اتصالات یا تنظیم نادرست پارامترها دچار خطا شود. تعمیر اینورتر دلتا تنها به تعویض یک قطعه یا پاککردن کد خطا محدود نیست؛ بلکه باید علت اصلی خرابی شناسایی شود. در این مقاله، مراحل اصولی عیبیابی، خطاهای رایج و نکات تعمیر اینورترهای دلتا بررسی میشود.
توجه به تفاوت کد خطا در مدلهای مختلف
کدهای خطای اینورترهای دلتا در مدلهای مختلف ممکن است یکسان نباشند. برای مثال در بسیاری از سریها خطای اضافهجریان با OC، اضافهولتاژ با OV، کمبود ولتاژ با Lv، اضافهبار با oL و افزایش دما با oH نمایش داده میشود، اما جزئیات یا کدهای تکمیلی در VFD-M، VFD-E، MS300 و C200 تفاوت دارد.
پیش از تعمیر باید مدل دقیق، توان، ولتاژ ورودی، نسخه نرمافزار و دفترچه همان دستگاه بررسی شود. دفترچه راهنما معمولاً علاوه بر کد خطا، علت احتمالی، وضعیت فعالشدن حفاظت و روش بازگردانی آن را توضیح میدهد.
نکات ایمنی قبل از تعمیر
پیش از بازکردن اینورتر، برق ورودی را از طریق کلید اصلی قطع کنید و در صورت امکان کلید را قفل نمایید تا فرد دیگری آن را بهطور ناگهانی وصل نکند. خازنهای مدار DC پس از قطع برق همچنان شارژ دارند و تماس با ترمینالهای آنها میتواند باعث برقگرفتگی شدید یا مرگ شود.
مدتی مطابق دستورالعمل سازنده صبر کنید و سپس ولتاژ باس DC را بین ترمینالهای مثبت و منفی، با مولتیمتر مناسب اندازهگیری نمایید. تنها پس از رسیدن ولتاژ به سطح ایمن میتوان درپوش را باز کرد.
کابل موتور را هنگام روشنبودن اینورتر جدا یا وصل نکنید. این کار ممکن است موجب ایجاد قوس الکتریکی و سوختن IGBT شود. برای آزمایش عایقی موتور و کابل نیز ابتدا آنها را کاملاً از خروجیهای U، V و W جدا کنید؛ زیرا اتصال مستقیم مگااهممتر به خروجی اینورتر میتواند مدار قدرت را خراب کند.
مراحل عمومی عیبیابی اینورتر دلتا
ابتدا کد خطا، زمان وقوع و شرایط کاری دستگاه را ثبت کنید. مشخص کنید خطا هنگام استارت، شتابگیری، کاهش سرعت، کار با بار کامل یا پس از گرمشدن اینورتر ایجاد میشود. جریان موتور، فرکانس خروجی، ولتاژ ورودی، دمای هیتسینک و وضعیت بار مکانیکی اطلاعات مهمی در اختیار تعمیرکار قرار میدهند.
اگر اینورتر دارای کیپد یا نمایشگر دیجیتال است، سابقه خطا را پیش از ریستکردن بررسی کنید. پاککردن خطا بدون ثبت اطلاعات ممکن است سرنخ اصلی را از بین ببرد. سپس عیبیابی را به چهار بخش تقسیم کنید:
- برق ورودی و حفاظتها؛
- مدار قدرت و کنترل اینورتر؛
- کابل و موتور؛
- بار مکانیکی و تنظیمات نرمافزاری.
بسیاری از خطاهایی که از اینورتر به نظر میرسند، در اثر گیرپاژ پمپ، خرابی بلبرینگ، سفتی تسمه، اتصال ضعیف یا ورود نادرست اطلاعات پلاک موتور ایجاد میشوند.
اینورتر روشن نمیشود یا نمایشگر خاموش است
اگر نمایشگر روشن نمیشود، ابتدا وجود ولتاژ مناسب در ورودی را بررسی کنید. فیوز، کلید، کنتاکتور، کابل ورودی و ترمینالها باید از نظر قطعشدن یا سوختگی کنترل شوند. در مدلهای دارای ورودی تکفاز و سهفاز، نوع اتصال باید با مشخصات دستگاه مطابقت داشته باشد.
اگر برق ورودی سالم است، احتمال خرابی مدار یکسوساز، فیوز داخلی، مقاومت پریشارژ، رله، خازن DC یا منبع تغذیه سوئیچینگ وجود دارد. بادکردگی خازن، ترکخوردگی برد، سیاهی مقاومتها و بوی سوختگی نشانههای مهمی هستند.
گاهی نمایشگر به دلیل خرابی کیپد یا کابل رابط خاموش است، اما برد اصلی تغذیه دارد. در این وضعیت باید ولتاژهای تغذیه برد، سوکت کیپد و کابل فلت بررسی شوند. تعمیر مدار تغذیه نیازمند آشنایی با بخش اولیه و ثانویه منبع سوئیچینگ است و نباید بدون تجهیزات ایمنی انجام شود.
خطای اضافهجریان یا OC
خطای OC یکی از رایجترین خطاهای اینورتر دلتا است. این خطا ممکن است هنگام استارت، شتابگیری، کاهش سرعت یا کار در فرکانس ثابت ایجاد شود. کوتاهبودن زمان شتابگیری، سنگینبودن بار، گیرپاژ موتور، اتصال کوتاه کابل، خرابی سیمپیچ و سوختن IGBT از علتهای اصلی هستند.
ابتدا محور موتور، گیربکس، پمپ، تسمه، کوپلینگ و بلبرینگ را بررسی کنید. موتور باید بدون گیرکردن حرکت کند. سپس در حالت خاموش، مقاومت سیمپیچها بین فازهای مختلف اندازهگیری شود. مقاومت فازها باید تقریباً برابر باشد. اختلاف قابلتوجه نشاندهنده خرابی سیمپیچ یا اتصال ناقص است.
اگر خطا هنگام شتابگیری ظاهر میشود، زمان ACC را افزایش دهید و از منحنی شتابگیری نرم استفاده کنید. اطلاعات توان، ولتاژ، جریان، فرکانس و دور موتور را دقیقاً مطابق پلاک وارد نمایید. در مدلهای دارای کنترل برداری، اجرای Auto Tune یا شناسایی موتور میتواند عملکرد را بهبود دهد.
اگر با جداکردن موتور، خطای OC همچنان باقی بماند، احتمال خرابی IGBT، درایور گیت یا مدار اندازهگیری جریان مطرح است. در این حالت تعویض تصادفی قطعه توصیه نمیشود، زیرا ممکن است علت اصلی در برد درایور یا مدار تغذیه باشد.
خطای اضافهولتاژ یا OV
خطای OV معمولاً به دلیل افزایش ولتاژ باس DC رخ میدهد. در زمان کاهش سرعت، موتورهای دارای اینرسی بالا انرژی را به اینورتر برمیگردانند و ولتاژ باس افزایش پیدا میکند. سانتریفیوژ، فنهای بزرگ، فلایویل، جرثقیل و بارهای سنگین بیشتر با این مشکل روبهرو میشوند.
اگر خطا هنگام توقف ایجاد میشود، زمان DEC را افزایش دهید. در صورت نیاز به توقف سریع، استفاده از مقاومت ترمز و چاپر ترمز مناسب ضروری است. مقدار اهم و توان مقاومت باید مطابق جدول سازنده و شرایط واقعی بار انتخاب شود.
ولتاژ ورودی شبکه، سلامت مقاومت ترمز، مدار چاپر و خازنهای DC نیز باید بررسی شوند. اتصال مقاومت ترمز به ترمینال اشتباه یا استفاده از مقاومت کماهمتر از مقدار مجاز، ممکن است موجب سوختن مدار ترمز یا ایجاد حریق شود.
خطای کمبود ولتاژ یا Lv
خطای Lv به کمبود ولتاژ ورودی یا باس DC مربوط است. قطع یک فاز، سوختن فیوز، خرابی کنتاکتور، افت ولتاژ شبکه، شلبودن ترمینال و سطح مقطع ناکافی کابل از دلایل رایج هستند.
ولتاژ سه فاز را در ورودی اینورتر، هم بدون بار و هم هنگام استارت موتور اندازهگیری کنید. اگر یک فاز قطع باشد یا اختلاف فازها زیاد باشد، باید فیوزها، کلید، کابل و کنتاکتهای کنتاکتور بررسی شوند. سیاهی یا ذوبشدن ترمینال معمولاً از شلبودن اتصال و گرمشدن طولانیمدت ناشی میشود.
در شبکههای ضعیف، اصلاح کابلکشی، کاهش افت ولتاژ، استفاده از کابل مناسب و نصب راکتور ورودی میتواند مؤثر باشد. تغییر محدوده حفاظت ولتاژ بدون اصلاح مشکل برق، راهکار مناسبی نیست.
خطای اضافهبار موتور یا oL
خطای oL زمانی ظاهر میشود که جریان موتور برای مدت مشخصی بیشتر از جریان نامی باشد. این خطا با اضافهجریان لحظهای تفاوت دارد؛ در اضافهبار، موتور ممکن است مدتی کار کند و سپس حفاظت حرارتی فعال شود.
گرفتگی مسیر پمپ، فشار بیش از حد، سفتی تسمه، خرابی بلبرینگ، وزن بالای بار و کوچکبودن ظرفیت اینورتر از علتهای متداول هستند. جریان هر سه فاز را اندازه بگیرید. اگر جریان همه فازها زیاد است، مشکل از بار یا تنظیمات است؛ اما اختلاف زیاد جریان یک فاز با فازهای دیگر میتواند نشانه خرابی موتور یا کابل باشد.
جریان نامی موتور، فرکانس پایه، توان و ولتاژ باید صحیح در پارامترها وارد شده باشند. برای میکسر، نوار نقاله، کمپرسور و خردکن باید از اینورتر دارای ظرفیت Heavy Duty استفاده شود. افزایش بیدلیل حد جریان یا غیرفعالکردن حفاظت حرارتی، تعمیر اصولی محسوب نمیشود.
خطای افزایش دما یا oH
خطای oH معمولاً به افزایش دمای هیتسینک یا ماژول قدرت مربوط است. گردوغبار، خرابی فن، مسدودبودن مسیر تهویه، دمای زیاد محیط، نصب چند اینورتر در فضای کوچک و اضافهبار دائمی از دلایل اصلی هستند.
فن داخلی باید از نظر چرخش، صدای غیرعادی و وجود گردوغبار بررسی شود. فیلتر تابلو را تمیز یا تعویض کنید و فاصله اطراف اینورتر را مطابق دفترچه رعایت نمایید. در محیطهای گرم، تهویه یا کولر تابلو ضروری است.
فرکانس کریر بالا صدای موتور را کاهش میدهد، اما حرارت تولیدی اینورتر را افزایش میدهد. در صورت امکان، کاهش فرکانس کریر میتواند دمای کاری را پایین بیاورد. اگر خطا پس از چند ساعت کار رخ میدهد، جریان موتور در حالت گرم و عملکرد فن باید کنترل شود.
خطای اتصال زمین یا GFF
خطای GFF یا Ground Fault میتواند بر اثر خرابی عایق موتور، نفوذ رطوبت، آسیب کابل، اتصال سیمپیچ به بدنه یا خرابی IGBT ایجاد شود. ابتدا موتور و کابل را از خروجی اینورتر جدا کنید و با مگااهممتر، عایق هر فاز نسبت به بدنه را آزمایش نمایید.
در کابلهای بسیار بلند، جریان نشتی خازنی نیز افزایش پیدا میکند. استفاده از کابل مناسب، اتصال صحیح شیلد، کاهش فرکانس کریر، نصب راکتور خروجی یا فیلتر سینوسی میتواند مشکل را کاهش دهد. برای خاموشکردن خطا هرگز سیم ارت را قطع نکنید؛ زیرا این کار خطر برقگرفتگی و آسیب تجهیزات را افزایش میدهد.
خطای قطع فاز و خطاهای ارتباطی
قطع فاز ورودی یا خروجی معمولاً در اثر سوختن فیوز، خرابی کنتاکتور، شلبودن ترمینال، قطع کابل یا خرابی سیمپیچ ایجاد میشود. ولتاژ ورودی بین هر سه فاز و مقاومت سیمپیچ موتور باید بررسی شود.
در صورت استفاده از PLC یا شبکه RS485، خطای ارتباطی ممکن است به دلیل جابهجایی A و B، تنظیم نبودن آدرس، تفاوت Baud Rate، قطع شیلد یا پیکربندی اشتباه پروتکل ایجاد شود. اگر موتور استارت نمیخورد اما خطایی روی نمایشگر وجود ندارد، منبع فرمان RUN، منبع فرکانس، ورودی توقف اضطراری، حداقل فرکانس و وضعیت ترمینالهای دیجیتال را بررسی کنید.
همچنین در بعضی مدلهای دلتا، بازبودن مدار External Fault یا STO مانع حرکت موتور میشود. این مدارها باید مطابق نقشه کنترل بررسی شوند و نباید بدون شناخت عملکردشان اتصال کوتاه شوند.

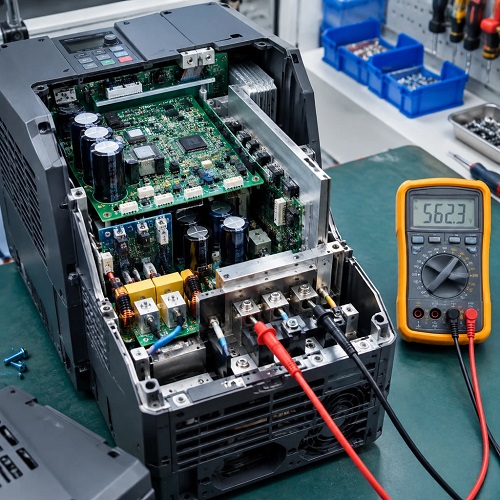

تعمیر مدار قدرت و برد کنترل
تعمیر IGBT، دیودهای یکسوساز، خازنهای باس DC، چاپر ترمز، مقاومت پریشارژ، درایور گیت و برد کنترل نیازمند ابزار تخصصی است. پیش از تعویض IGBT باید موتور، کابل، درایور گیت و مدار تغذیه بررسی شوند؛ در غیر این صورت قطعه جدید نیز ممکن است بلافاصله بسوزد.
خازنهای الکترولیتی از نظر ظرفیت، ESR، نشتی و آثار بادکردگی بررسی میشوند. قطعه جایگزین باید از نظر ولتاژ، ظرفیت، دمای کاری و ابعاد با نمونه اصلی سازگار باشد. پس از تعمیر، استفاده از خمیر حرارتی مناسب، عایق سیلیکونی و بستن پیچهای ماژول با فشار صحیح اهمیت زیادی دارد.
تست نهایی پس از تعمیر
پس از رفع خرابی، ابتدا پارامترهای اینورتر را بررسی و اطلاعات پلاک موتور را وارد کنید. موتور را در فرکانس پایین و ترجیحاً بدون بار روشن نمایید. جهت چرخش، جریان، صدای موتور، دمای هیتسینک و عملکرد توقف را کنترل کنید.
سپس بار را بهتدریج وارد مدار کنید و هنگام شتابگیری و کاهش سرعت، جریان و ولتاژ را ثبت نمایید. اگر خطا دوباره ظاهر شد، نباید صرفاً آن را Reset کرد؛ بلکه باید شرایط جدید وقوع خطا ثبت و بررسی شود.
نگهداری پیشگیرانه
تمیزکردن فن و هیتسینک، کنترل دمای تابلو، سفتکردن ترمینالها، جلوگیری از ورود رطوبت و گردوغبار، استفاده از ارت مناسب و تهیه نسخه پشتیبان از پارامترها، عمر اینورتر دلتا را افزایش میدهد. کابل قدرت و فرمان باید از مسیرهای جدا عبور کنند و کنتاکتور خروجی نباید هنگام کار اینورتر موتور را قطع و وصل کند.
در نهایت، تعمیر اینورتر دلتا زمانی موفق است که علت اصلی خطا، نه فقط قطعه معیوب، شناسایی شود. بررسی همزمان کد خطا، موتور، کابل، بار مکانیکی، تهویه، برق ورودی و تنظیمات باعث میشود تعمیر پایدارتر انجام شود و از تکرار خرابی و هزینههای اضافی جلوگیری گردد.
