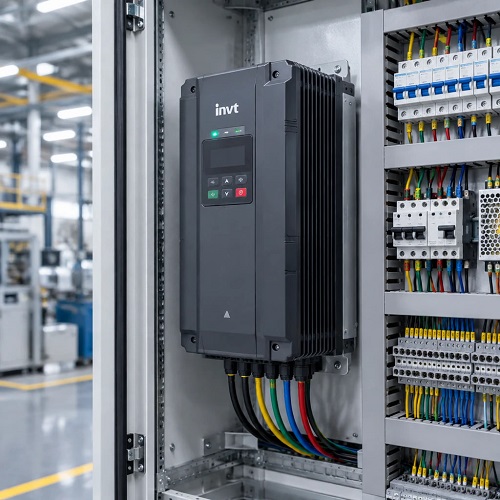

راهنمای انتخاب اینورتر اینوت بر اساس توان موتور،       انتخاب اینورتر اینوت یا INVT بر اساس توان موتور، یکی از مهم‌ترین مراحل طراحی و اجرای یک سیستم کنترل دور است. انتخاب اشتباه می‌تواند باعث اضافه‌جریان، داغ شدن موتور و درایو، کاهش گشتاور، توقف‌های ناگهانی و حتی سوختن IGBTهای اینورتر شود. بسیاری از کاربران فقط توان موتور، یعنی مقدار کیلووات یا اسب‌بخار، را با توان درج‌شده روی اینورتر مقایسه می‌کنند؛ در حالی‌که توان، تنها یکی از معیارهای انتخاب است.

برای انتخاب صحیح باید عواملی مانند جریان نامی موتور، ولتاژ شبکه، نوع بار، تعداد دفعات روشن و خاموش شدن، نیاز به ترمز، شرایط محیطی، روش کنترل، طول کابل موتور و میزان اضافه‌بار بررسی شود. این راهنما کمک می‌کند اینورتر اینوت مناسب را برای موتورهای مختلف، از کاربردهای سبک مانند فن و پمپ تا مصارف سنگین مانند نوار نقاله، میکسر، جرثقیل و کمپرسور انتخاب کنید.

آیا توان اینورتر باید دقیقاً برابر توان موتور باشد؟

در شرایط عادی، توان نامی اینورتر می‌تواند برابر توان موتور انتخاب شود؛ اما این قانون همیشه کافی نیست. اینورتر باید بتواند جریان موردنیاز موتور را در شرایط کاری واقعی تأمین کند. برای مثال ممکن است یک موتور ۱۵ کیلووات، به دلیل بار سنگین، دمای محیط بالا یا راه‌اندازی‌های مکرر، به اینورتری با ظرفیت ۱۸/۵ کیلووات نیاز داشته باشد.

از طرف دیگر، انتخاب یا خرید اینورتر بسیار بزرگ نیز همیشه بهتر نیست. درایو بزرگ‌تر قیمت بیشتری دارد، ممکن است کنترل موتور در جریان‌های پایین ضعیف‌تر شود و تنظیم حفاظت اضافه‌بار نیز دقت مطلوبی نداشته باشد. بنابراین معیار اصلی، مقایسه جریان خروجی مجاز اینورتر با جریان درج‌شده روی پلاک موتور است.

قاعده کاربردی این است که جریان نامی خروجی اینورتر باید حداقل برابر جریان نامی موتور باشد. در بارهای سنگین، جریان مجاز اینورتر باید با توجه به ظرفیت اضافه‌بار، بیشتر از جریان موتور انتخاب شود.

اطلاعات موردنیاز از پلاک موتور

پیش از خرید اینورتر اینوت، اطلاعات روی پلاک موتور را به‌طور کامل یادداشت کنید. مهم‌ترین مشخصات عبارت‌اند از:

• توان موتور برحسب کیلووات یا اسب‌بخار؛
• ولتاژ نامی موتور؛
• جریان نامی؛
• فرکانس کاری؛
• سرعت یا تعداد دور موتور؛
• ضریب توان؛
• راندمان؛
• نوع اتصال ستاره یا مثلث؛
• کلاس عایقی و درجه حفاظت موتور.

جریان نامی، مهم‌ترین اطلاعات برای سایزینگ اینورتر است. توان دو موتور مشابه ممکن است یکسان باشد، اما به دلیل تفاوت راندمان، ضریب توان یا ولتاژ، جریان متفاوتی داشته باشند. به همین دلیل نباید فقط بر اساس عدد کیلووات تصمیم گرفت.

برای نمونه، یک موتور سه‌فاز ۷/۵ کیلووات با ولتاژ ۳۸۰ ولت ممکن است جریان نامی متفاوتی با موتور ۷/۵ کیلوواتی داشته باشد که برای ولتاژ ۲۲۰ ولت طراحی شده است. اطلاعات پلاک باید هنگام تنظیم پارامترهای موتور نیز در اینورتر وارد شود.

نقش نوع بار در انتخاب اینورتر

نوع بار تعیین می‌کند موتور در زمان استارت، شتاب‌گیری و کار مداوم چه مقدار گشتاور و جریان نیاز دارد. به‌طور کلی بارها به سه گروه تقسیم می‌شوند.

بارهای گشتاور متغیر

فن‌ها، هواکش‌ها، پمپ‌های سانتریفیوژ و برخی سیستم‌های تهویه در این گروه قرار می‌گیرند. گشتاور این بارها با افزایش سرعت بیشتر می‌شود، اما در سرعت‌های پایین جریان کمتری مصرف می‌کنند. برای این کاربردها معمولاً اینورترهای مخصوص فن و پمپ مانند سری‌های مناسب INVT GD270 یا مدل‌های مشابه انتخاب می‌شوند.

در صورتی که موتور و بار شرایط عادی داشته باشند، اینورتر هم‌قدرت با موتور معمولاً کافی است. با این حال، فشار بالای پمپ، گرفتگی مسیر، ارتفاع زیاد انتقال سیال یا راه‌اندازی در حالت پر بودن خط می‌تواند نیاز به ظرفیت بالاتر ایجاد کند.

بارهای گشتاور ثابت

نوار نقاله، اکسترودر، میکسر، ماشین‌آلات بسته‌بندی، دستگاه‌های تراش و برخی کمپرسورها بار گشتاور ثابت هستند. این تجهیزات در سرعت پایین نیز به گشتاور قابل‌توجه نیاز دارند. برای چنین کاربردهایی باید اینورتر دارای کنترل برداری یا Sensorless Vector و قابلیت اضافه‌بار مناسب باشد.

در بار گشتاور ثابت، استفاده از یک اینورتر معمولی با ظرفیت دقیقاً برابر موتور ممکن است کافی نباشد؛ به‌خصوص اگر موتور تحت بار کامل شروع به کار کند. در این حالت باید رده Heavy Duty اینورتر بررسی شود و در صورت نیاز، یک سایز بالاتر انتخاب شود.

بارهای سنگین و ضربه‌ای

جرثقیل، آسانسور، بالابر، سانتریفیوژ، خردکن، آسیاب و میکسرهای سنگین به گشتاور راه‌اندازی و ترمز قوی نیاز دارند. این کاربردها علاوه بر ظرفیت جریان، به مقاومت ترمز، واحد ترمز داخلی یا خارجی، کنترل برداری دقیق و گاهی انکودر نیازمند هستند.

برای این تجهیزات انتخاب اینورتر فقط بر اساس توان موتور خطرناک است. باید زمان شتاب‌گیری، زمان توقف، وزن بار، اینرسی، تعداد سیکل‌های کاری و شرایط اضطراری نیز بررسی شود.

جدول کلی انتخاب بر اساس توان موتور

جدول زیر یک راهنمای اولیه است و جایگزین بررسی جریان و کاتالوگ مدل نمی‌شود:

این اعداد صرفاً برای شروع انتخاب هستند. ممکن است اینورتر ۱۵ کیلووات یک سازنده، جریان خروجی بیشتری از اینورتر ۱۸/۵ کیلووات سازنده دیگر داشته باشد. بنابراین همیشه باید جدول جریان خروجی مدل موردنظر در دفترچه اینوت بررسی شود.

تفاوت حالت عادی و سنگین اینورتر

بعضی اینورترها برای دو نوع کاربری، یعنی Normal Duty و Heavy Duty، جریان و ظرفیت اضافه‌بار متفاوتی دارند. در حالت عادی، درایو برای بارهایی مانند فن و پمپ استفاده می‌شود و معمولاً تحمل اضافه‌بار آن کمتر از حالت سنگین است.

در حالت Heavy Duty، اینورتر برای بارهای گشتاور ثابت و راه‌اندازی‌های سخت استفاده می‌شود. ممکن است یک درایو از نظر نامی ۱۵ کیلووات باشد، اما در حالت سنگین تنها برای موتور ۱۱ کیلووات مجاز باشد. این موضوع در کاتالوگ با جریان‌های جداگانه مشخص می‌شود.

بنابراین هنگام خرید باید بپرسید توان درج‌شده برای بار سبک است یا سنگین. برای نوار نقاله، میکسر، کمپرسور و بالابر، انتخاب را بر اساس جریان Heavy Duty انجام دهید، نه صرفاً عدد کیلووات روی بدنه.

انتخاب ولتاژ و نوع ورودی

اینورتر باید از نظر ولتاژ با موتور و شبکه سازگار باشد. رایج‌ترین موتورها در صنعت ایران، موتورهای سه‌فاز ۳۸۰ ولت هستند. بیشتر اینورترهای صنعتی اینوت نیز ورودی و خروجی سه‌فاز ۳۸۰ ولت دارند.

برخی مدل‌ها با ورودی تک‌فاز ۲۲۰ ولت و خروجی سه‌فاز ۲۲۰ ولت عرضه می‌شوند. در این حالت موتور باید قابلیت اتصال به مثلث ۲۲۰ ولت را داشته باشد. اگر موتور فقط برای ۳۸۰ ولت طراحی شده باشد، استفاده از اینورتر ۲۲۰ ولت انتخاب مناسبی نیست.

همچنین موتور تک‌فاز معمولی را نمی‌توان به خروجی سه‌فاز اینورتر متصل کرد. خازن راه‌انداز و سیم‌پیچ کمکی موتورهای تک‌فاز با عملکرد اینورتر سازگار نیستند. برای کنترل دور باید از موتور سه‌فاز مناسب یا درایو مخصوص موتور تک‌فاز استفاده شود.

در مدل‌های دارای ورودی تک‌فاز، جریان ورودی بیشتر از مدل سه‌فاز با همان توان است. به همین دلیل سطح مقطع کابل، فیوز و کلید ورودی باید مطابق جریان واقعی انتخاب شود.

انتخاب سری مناسب اینورتر اینوت

سری‌های مختلف اینوت برای کاربردهای متفاوت طراحی شده‌اند. مدل‌های اقتصادی و جمع‌وجور مانند GD10 برای کاربردهای ساده و توان‌های پایین مناسب هستند؛ کاربردهایی که به کنترل دور پایه، توقف و استارت معمولی نیاز دارند.

سری GD20 برای بسیاری از ماشین‌آلات عمومی، نوار نقاله، فن، پمپ و تجهیزات کارگاهی استفاده می‌شود و معمولاً امکانات کنترلی بیشتری نسبت به مدل‌های پایه دارد. برای کاربردهای صنعتی گسترده‌تر و توان‌های بالاتر، سری‌هایی مانند GD200A گزینه مناسب‌تری هستند.

برای فن و پمپ، سری‌های اختصاصی مانند GD270 می‌توانند امکاناتی مانند کنترل فشار، PID، صرفه‌جویی انرژی و تنظیمات مخصوص پمپ را ارائه دهند. در کاربردهای پیشرفته، توان بالا، کنترل دقیق گشتاور، انکودر یا عملکرد دینامیکی، باید از سری‌های حرفه‌ای‌تر استفاده شود.

محدوده توان هر سری ممکن است با توجه به ولتاژ ورودی و بازار عرضه متفاوت باشد. بنابراین انتخاب مدل دقیق باید بر اساس کد فنی، جریان خروجی و کاتالوگ رسمی انجام شود.

اثر شرایط محیطی بر سایز اینورتر

توان درج‌شده روی اینورتر معمولاً برای شرایط استاندارد، مانند دمای محیط مشخص، ارتفاع مجاز، تهویه مناسب و فرکانس کریر تعیین می‌شود. اگر اینورتر در محیط گرم، آلوده یا مرتفع نصب شود، ظرفیت واقعی آن کاهش پیدا می‌کند.

در دمای بالای تابلو، ممکن است لازم باشد یک سایز بزرگ‌تر انتخاب شود یا سیستم تهویه اصلاح گردد. در ارتفاع‌های زیاد نیز به دلیل کاهش چگالی هوا و کاهش توان خنک‌کاری، معمولاً عمل Derating انجام می‌شود. مقدار دقیق کاهش توان باید از دفترچه اینوت استخراج شود.

گردوغبار، رطوبت، بخار روغن و گازهای خورنده نیز روی عمر اینورتر اثر منفی دارند. در این شرایط استفاده از تابلو مناسب، فیلتر هوا، تهویه کنترل‌شده و فاصله کافی بین درایو و دیواره تابلو ضروری است.

توجه به ترمز و اینرسی بار

اگر بار هنگام توقف، انرژی زیادی به موتور برگرداند، اینورتر با خطای اضافه‌ولتاژ مواجه می‌شود. سانتریفیوژها، فن‌های بزرگ، جرثقیل‌ها و تجهیزات دارای فلایویل از این دسته هستند.

در این کاربردها باید وجود چاپر ترمز داخلی یا امکان نصب یونیت ترمز خارجی بررسی شود. سپس مقاومت ترمز بر اساس توان لحظه‌ای، زمان توقف و تعداد توقف‌ها انتخاب گردد. هر مقاومت ترمزی برای هر اینورتری مناسب نیست و اتصال آن به ترمینال اشتباه می‌تواند موجب خرابی درایو شود.

اگر توقف سریع موردنیاز نیست، افزایش زمان کاهش سرعت راهکار ساده‌تری است؛ اما در توقف‌های اضطراری یا سیکل‌های پرتعداد، استفاده از سیستم ترمز مناسب ضروری خواهد بود.

طول کابل و تجهیزات جانبی

کابل طولانی بین اینورتر و موتور باعث افزایش جریان نشتی، نویز و تنش ولتاژی روی عایق موتور می‌شود. در مسیرهای طولانی ممکن است به راکتور خروجی، فیلتر سینوسی یا فیلتر EMC نیاز باشد.

فرکانس کریر بالاتر صدای موتور را کاهش می‌دهد، اما حرارت اینورتر و جریان نشتی را افزایش می‌دهد. در کابل‌های بلند یا موتورهای قدیمی، کاهش فرکانس کریر و استفاده از تجهیزات حفاظتی می‌تواند مفید باشد.

اگر چند موتور به‌طور هم‌زمان از یک اینورتر تغذیه می‌شوند، جریان نامی همه موتورها را جمع کرده و حاشیه اطمینان در نظر بگیرید. برای هر موتور نیز حفاظت حرارتی جداگانه لازم است. در این حالت معمولاً کنترل برداری دقیق و Auto Tune مستقل برای هر موتور امکان‌پذیر نیست.

مراحل عملی انتخاب اینورتر اینوت

برای انتخاب نهایی، مراحل زیر را انجام دهید:

۱. توان، ولتاژ و جریان موتور را از روی پلاک یادداشت کنید.
۲. نوع بار و میزان گشتاور راه‌اندازی را مشخص نمایید.
۳. مشخص کنید کاربرد در گروه بار سبک، گشتاور ثابت یا سنگین قرار می‌گیرد.
۴. مدل‌های اینوت سازگار با ولتاژ شبکه را بررسی کنید.
۵. جریان خروجی اینورتر را با جریان موتور مقایسه نمایید.
۶. ظرفیت اضافه‌بار، حالت Heavy Duty و زمان شتاب‌گیری را بررسی کنید.
۷. نیاز به ترمز، PID، PLC داخلی، انکودر یا ارتباط Modbus را مشخص کنید.
۸. دمای محیط، ارتفاع، گردوغبار و فضای تابلو را در نظر بگیرید.
۹. در صورت شک، بین دو ظرفیت نزدیک، مدل بزرگ‌تر را با تأیید جریان و شرایط کاری انتخاب کنید.
۱۰. پس از نصب، اطلاعات پلاک موتور را وارد کرده و Auto Tune را مطابق دفترچه اجرا کنید.

اشتباهات رایج هنگام خرید

یکی از اشتباهات متداول، انتخاب اینورتر فقط بر اساس اسب‌بخار موتور است. اشتباه دیگر، بی‌توجهی به تفاوت ورودی تک‌فاز و سه‌فاز است. برخی کاربران نیز اینورتر معمولی را برای جرثقیل یا میکسر سنگین انتخاب می‌کنند، بدون آنکه ظرفیت اضافه‌بار و ترمز را بررسی کنند.

استفاده از کابل بسیار بلند بدون فیلتر، نصب اینورتر در تابلو داغ، تنظیم نکردن جریان نامی موتور، غیرفعال کردن حفاظت اضافه‌بار و اتصال کنتاکتور در خروجی درایو از خطاهای خطرناک هستند.

در نهایت، بهترین اینورتر الزاماً قدرتمندترین مدل نیست؛ بلکه مدلی است که از نظر جریان، ولتاژ، نوع بار، شرایط محیطی، قابلیت‌های کنترلی و ظرفیت اضافه‌بار با موتور و سیستم هماهنگ باشد. با بررسی دقیق این عوامل، می‌توان از میان مدل‌های مختلف اینوت، گزینه‌ای مطمئن، اقتصادی و بادوام انتخاب کرد.
