مقدمه
عیب‌یابی و تعمیر اینورتر صنعتی، اینورتر صنعتی یا درایو فرکانس متغیر (VFD) دستگاهی است که با تغییر فرکانس و ولتاژ خروجی، سرعت و گشتاور موتور را کنترل می‌کند. این دستگاه در پمپ‌ها، فن‌ها، نوار نقاله‌ها، کمپرسورها و بسیاری از ماشین‌آلات صنعتی به کار می‌رود. خرابی اینورتر می‌تواند باعث توقف خط تولید، آسیب‌دیدن موتور یا حتی خطر برای اپراتور شود؛ بنابراین عیب‌یابی باید مرحله‌به‌مرحله، بر پایه نشانه‌ها و با رعایت کامل اصول ایمنی انجام شود. تعویض قطعه بدون پیدا کردن علت اصلی خرابی معمولاً مشکل را برطرف نمی‌کند و گاهی موجب آسیب مجدد به دستگاه می‌شود.
آشنایی با بخش‌های اصلی اینورتر
برای عیب‌یابی مؤثر، شناخت مسیر توان در اینورتر مفید است. برق ورودی ابتدا وارد یکسوساز می‌شود و به ولتاژ مستقیم تبدیل می‌گردد. سپس خازن‌های باس DC این ولتاژ را ذخیره و هموار می‌کنند. در مرحله خروجی، قطعات قدرتی مانند IGBTها با فرمان مدار کنترل، پالس‌هایی می‌سازند که موتور آن‌ها را به شکل ولتاژ و فرکانس متغیر دریافت می‌کند. مدار کنترل، منبع تغذیه داخلی، حسگرهای جریان و دما، فن‌ها، ورودی‌ها و خروجی‌های کنترلی نیز از بخش‌های دیگر دستگاه هستند. ایراد در هرکدام از این قسمت‌ها می‌تواند نشانه‌های مشابهی ایجاد کند؛ به همین علت نباید تنها بر اساس یک علامت، قطعه‌ای را معیوب دانست.
ایمنی پیش از شروع کار
داخل اینورتر صنعتی ولتاژهای خطرناک وجود دارد و خازن‌های باس DC ممکن است حتی پس از قطع برق، انرژی ذخیره‌شده داشته باشند. تعمیر دستگاه باید فقط به دست فرد آموزش‌دیده و مطابق دستورالعمل سازنده انجام شود. پیش از بازکردن درپوش، برق ورودی را قطع کنید، کلید را قفل و برچسب‌گذاری کنید و مطمئن شوید هیچ‌کس نمی‌تواند ناخواسته دستگاه را دوباره روشن کند. سپس زمان تخلیه اعلام‌شده در دفترچه را رعایت کنید و با مولتی‌متر دارای رده حفاظتی مناسب، ولتاژ باس DC را اندازه بگیرید. خاموش‌شدن نمایشگر یا روشن‌شدن چراغ «خاموش» به معنی بی‌برق‌شدن کامل دستگاه نیست.
هرگز برای تخلیه خازن‌ها از پیچ‌گوشتی، سیم یا اتصال کوتاه استفاده نکنید. از ابزار عایق و تجهیزات حفاظت فردی مناسب استفاده کنید و در محیط‌های مرطوب یا نزدیک تجهیزات متحرک کار نکنید. اندازه‌گیری روی دستگاه برق‌دار فقط باید توسط تکنسین مجاز، با ابزار مناسب و بر اساس روش سازنده انجام شود. هنگام کار، حفاظ‌ها و مدارهای ایمنی مانند توقف اضطراری و STO را از مدار خارج یا دور نزنید؛ اگر مدار ایمنی فعال است، علت فعال‌شدن آن را پیدا کنید.
جمع‌آوری اطلاعات و بررسی اولیه
پیش از پاک‌کردن خطا یا بازکردن دستگاه، نام سازنده، مدل، توان و شماره خطای نمایش‌داده‌شده را ثبت کنید. زمان وقوع خطا، وضعیت موتور، میزان بار، سرعت، دمای محیط و اتفاق‌های پیش از خرابی، مانند قطعی برق یا تغییر برنامه، سرنخ‌های مهمی هستند. تاریخچه خطاها در بسیاری از مدل‌ها از منوی دستگاه قابل مشاهده است. اگر خطا با یک بار راه‌اندازی مجدد ناپدید شود، باز هم آن را ثبت کنید؛ تکرار خطا معمولاً نشانه وجود یک علت حل‌نشده است.
مشخصات پلاک موتور، نقشه سیم‌کشی، پارامترهای فعلی درایو و نسخه پشتیبان برنامه را نیز نگه دارید. پیش از تغییر پارامترها، مقدار اولیه آن‌ها را یادداشت یا از صفحه‌ها عکس بگیرید. خطای ساده در ثبت فرکانس مرجع، جریان نامی موتور یا زمان شتاب می‌تواند عیب‌یابی را دشوارتر کند.
ابزارها و بازدید ظاهری
برای بررسی اولیه معمولاً به دفترچه راهنما، مولتی‌متر مناسب، ابزار عایق، چراغ کار و تجهیزات حفاظت فردی نیاز است. در آزمایش‌های تخصصی ممکن است ابزارهای دیگری مانند تستر عایقی، کلمپ‌متر یا ابزار ارتباطی سازنده لازم باشد. انتخاب و استفاده از هر ابزار باید با توجه به نوع مدار و خطر ولتاژ انجام شود.
پس از ایمن‌سازی دستگاه، بدنه و مسیرهای تهویه را بررسی کنید. گردوغبار انباشته، روغن، رطوبت، آثار سوختگی، بوی غیرعادی، تغییر رنگ برد، بادکردگی خازن‌ها، شل‌شدن ترمینال‌ها و خرابی فن از نشانه‌های مهم هستند. وضعیت فیوزها، کلید حفاظتی، کابل ورودی، کابل موتور و اتصال زمین را هم بررسی کنید. سفت‌کردن اتصالات باید با گشتاور توصیه‌شده سازنده انجام شود؛ سفت‌کردن بیش از حد ممکن است به ترمینال آسیب بزند. برای تمیزکاری از روش و ابزار مجاز استفاده کنید و گردوغبار را به داخل قطعات حساس نرانید.
خواندن کد خطا
معنی کدها در برندها و مدل‌های مختلف یکسان نیست. برای مثال، کد اضافه‌جریان در یک درایو ممکن است هنگام شتاب‌گیری رخ دهد و در مدل دیگر معنای متفاوتی داشته باشد. بنابراین کد را با دفترچه همان دستگاه تطبیق دهید و فقط به جدول‌های عمومی اینترنتی تکیه نکنید. مشخص کنید خطا در چه شرایطی ظاهر می‌شود: هنگام روشن‌شدن، شتاب‌گیری، کار با دور ثابت یا توقف. این زمان‌بندی معمولاً مسیر بررسی را روشن می‌کند.
پیش از ریست‌کردن، علت خطا را بررسی کنید. ریست مکرر ممکن است حفاظت را بی‌اثر کند یا به موتور و بخش قدرت آسیب بزند. اگر خطا بلافاصله پس از ریست برمی‌گردد، دستگاه را از مدار خارج کنید و بررسی تخصصی انجام دهید.
عیب‌یابی بر اساس نشانه
۱. اینورتر روشن نمی‌شود یا نمایشگر خاموش است
ابتدا وضعیت برق ورودی، کلید اصلی، فیوزها، مدار حفاظتی و اتصالات را بررسی کنید. اگر برق ورودی برقرار است اما نمایشگر روشن نمی‌شود، احتمال دارد منبع تغذیه داخلی یا برد کنترل ایراد داشته باشد. تشخیص این موضوع نیازمند اندازه‌گیری و بررسی تخصصی است؛ از اتصال آزمایشی سیم یا پل‌زدن روی فیوز خودداری کنید. در بعضی مدل‌ها خاموش‌بودن نمایشگر ممکن است به دلیل قطع‌شدن تغذیه کمکی یا خرابی صفحه‌نمایش باشد، نه لزوماً خرابی بخش قدرت.
۲. خطای اضافه‌جریان
اضافه‌جریان معمولاً هنگام شتاب‌گیری، افزایش بار یا راه‌اندازی موتور رخ می‌دهد. گیرکردن محور، بار مکانیکی بیش از ظرفیت، زمان شتاب کوتاه، اتصال اشتباه موتور، اتصال کوتاه در کابل یا موتور و خرابی قطعات قدرت از علت‌های احتمالی‌اند. ابتدا موتور و بار مکانیکی را از نظر گیرکردن، اصطکاک و اضافه‌بار بررسی کنید. سپس اتصالات و مشخصات پلاک موتور را با پارامترهای درایو مقایسه کنید. اگر خطا فقط هنگام شتاب رخ می‌دهد، زمان شتاب و روش کنترل را مطابق دستورالعمل بررسی کنید؛ طولانی‌کردن زمان شتاب می‌تواند مفید باشد، اما نباید بدون توجه به نیاز فرایند یا وضعیت بار انجام شود. تکرار خطا در چند موتور سالم و با بار جداشده، احتمال ایراد داخلی اینورتر را بیشتر می‌کند.
۳. خطای اضافه‌ولتاژ
اضافه‌ولتاژ ممکن است هنگام کاهش سرعت رخ دهد، به‌خصوص اگر بار اینرسی بالایی داشته باشد یا موتور هنگام کاهش سرعت انرژی را به درایو برگرداند. کوتاه‌بودن زمان توقف، نوسان برق ورودی یا مشکل در مقاومت ترمز و مدار چاپر ترمز نیز می‌تواند دخیل باشد. زمان کاهش سرعت و مشخصات مدار ترمز را طبق دفترچه بررسی کنید. نصب مقاومت ترمز نامتناسب، اتصال اشتباه آن یا دست‌کاری پارامترهای حفاظتی خطرناک است. افزایش زمان توقف گاهی راه‌حل ساده‌ای است، اما اگر فرایند به توقف سریع نیاز دارد، باید راهکار مناسب با محاسبات سازنده انتخاب شود.
۴. خطای افت ولتاژ
ابتدا افت یا قطع یکی از فازها، شل‌بودن اتصالات، خرابی فیوز و افت ولتاژ شبکه هنگام راه‌اندازی بارهای دیگر را بررسی کنید. اندازه‌گیری برق ورودی فقط با ابزار مناسب و توسط فرد مجاز انجام شود. اگر مشکل در شبکه وجود ندارد و افت ولتاژ همچنان گزارش می‌شود، احتمال خرابی مدار یکسوساز، خازن‌های باس DC یا بخش اندازه‌گیری ولتاژ مطرح است. هرگز برای پنهان‌کردن ایراد، حد حفاظتی را بدون بررسی فنی تغییر ندهید.
۵. خطای اضافه‌بار یا دمای موتور
جریان نامی موتور، توان درایو، بار مکانیکی و روش خنک‌کاری موتور را بررسی کنید. کارکرد طولانی در سرعت پایین ممکن است خنک‌شدن موتورِ دارای فن نصب‌شده روی محور را کاهش دهد. همچنین پارامترهای اشتباه پلاک موتور یا منحنی حفاظتی نادرست می‌تواند خطای بی‌مورد ایجاد کند. اگر جریان واقعی از مقدار مجاز بیشتر است، کاهش بار یا انتخاب درایو و موتور متناسب لازم است. صرفاً بالا بردن حد اضافه‌بار، حفاظت موتور را تضعیف می‌کند و راه تعمیر نیست.
۶. خطای اتصال زمین یا اتصال بدنه
کابل موتور و خود موتور ممکن است رطوبت‌گرفته، آسیب‌دیده یا دارای عایق ضعیف باشند. کابل را از درایو جدا کنید و آزمایش عایقی را فقط روی کابل یا موتورِ جداشده از الکترونیک، با روش و ولتاژ آزمون مناسب انجام دهید. هرگز تستر عایقی را به خروجی متصل اینورتر وصل نکنید؛ ولتاژ آزمون می‌تواند به IGBTها و مدارهای داخلی آسیب بزند. اگر کابل و موتور سالم هستند اما خطا باقی است، حسگرهای جریان یا بخش قدرت درایو باید توسط متخصص بررسی شوند. اتصال زمین را حذف نکنید؛ این کار خطر برق‌گرفتگی را افزایش می‌دهد.
۷. موتور نمی‌چرخد یا سرعت آن ناپایدار است
در ابتدا بررسی کنید فرمان حرکت، سیگنال مرجع سرعت و شرایط مجاز راه‌اندازی به درایو می‌رسند. انتخاب حالت محلی یا راه‌دور، وضعیت ورودی دیجیتال، فعال‌بودن توقف اضطراری و وضعیت STO از موارد رایج‌اند. اینترلاک‌ها را طبق نقشه کنترل بررسی کنید و آن‌ها را پل نزنید. سپس جهت چرخش، پارامترهای موتور، اتصال کابل‌ها، ترمز مکانیکی و وضعیت بار را ارزیابی کنید. نوسان سرعت می‌تواند از تنظیم نامناسب کنترل، داده‌های اشتباه موتور، انکودر یا ناپایداری بار ناشی شود. اگر درایو از انکودر استفاده می‌کند، سیم‌بندی، تغذیه، شیلد و تنظیمات آن باید بررسی شوند. برای تست خروجی، مولتی‌متر معمولی ممکن است به دلیل شکل پالسی ولتاژ، عدد گمراه‌کننده نشان دهد؛ از ابزار مناسب خروجی PWM استفاده کنید.
۸. گرم‌شدن بیش از حد یا صدای غیرعادی
دمای داخل تابلو، تمیزی فیلترها، جریان هوا و عملکرد فن را بررسی کنید. فن فرسوده، مسیر تهویه مسدود، دمای محیط بالا یا نصب چند درایو بدون فاصله کافی می‌تواند باعث حفاظت حرارتی شود. صدای غیرعادی موتور نیز ممکن است به فرکانس سوئیچینگ، نوع بار، بلبرینگ یا نصب مکانیکی مربوط باشد. پارامتر فرکانس سوئیچینگ را بی‌دلیل افزایش ندهید؛ این کار می‌تواند گرمای اینورتر را بیشتر کند. صدای وزوز یا کلیک داخل دستگاه، همراه با بوی سوختگی یا خاموشی ناگهانی، نیازمند توقف و بررسی تخصصی است.
۹. خطای ارتباط یا فرمان
در سامانه‌های شبکه‌ای، ابتدا نشانی دستگاه، سرعت ارتباط، قالب داده، قطبیت سیم‌ها، شیلد و اتصال زمین را مطابق نقشه بررسی کنید. قطع‌ووصلی کابل یا تداخل الکترومغناطیسی می‌تواند فرمان را مختل کند. سیم‌های ارتباطی را از کابل موتور و کابل‌های قدرت، طبق توصیه سازنده، جدا و مسیرگذاری کنید. اگر فرمان از PLC می‌آید، ببینید PLC واقعاً مقدار مرجع و بیت راه‌اندازی را ارسال می‌کند یا نه. تغییر تنظیمات شبکه بدون ثبت مقادیر اولیه، ممکن است ارتباط کل خط را مختل کند.

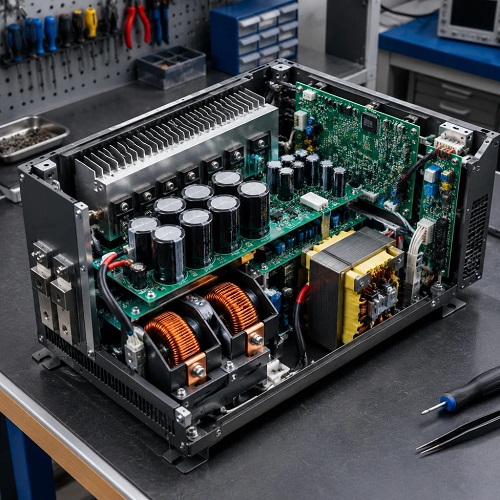

بررسی و تعمیر بخش‌های داخلی
اگر بررسی بیرونی و پارامتری نتیجه نداد، بررسی داخلی باید در محیط مناسب، با تخلیه و تأیید بی‌برقی و توسط تعمیرکار آشنا با الکترونیک قدرت انجام شود. ایرادهای رایج شامل خرابی فن، خازن‌های فرسوده، مقاومت یا مدار پیش‌شارژ، فیوز داخلی، منبع تغذیه سوئیچینگ، حسگر جریان، پل یکسوساز، درایور گیت و ماژول IGBT است. ظاهر سالم یک قطعه به معنی سالم‌بودن آن نیست و اندازه‌گیری معمولی نیز همیشه خرابی را آشکار نمی‌کند.
در بررسی قطعات قدرت، متخصص ممکن است با روش آزمون سازنده، اتصال کوتاه بین پایانه‌ها را بررسی و سه فاز را با هم مقایسه کند. این آزمایش به‌تنهایی برای تأیید سلامت IGBT کافی نیست. اگر ماژول قدرت خراب شده باشد، علت اصلی مانند اتصال کوتاه موتور، تهویه نامناسب، اضافه‌بار یا ایراد در درایور گیت نیز باید پیدا شود؛ وگرنه قطعه جایگزین ممکن است دوباره آسیب ببیند. هنگام تعویض خازن یا ماژول قدرت، قطعه باید از نظر ظرفیت، ولتاژ، دمای کاری و مشخصات سازگار باشد. روش نصب، عایق‌ها، خمیر حرارتی و گشتاور بستن پیچ‌ها نیز باید مطابق دستورالعمل باشد.
تعمیر برد با لحیم‌کاری قطعات ریز یا تعویض IGBT بدون تجهیزات و تجربه کافی توصیه نمی‌شود. اشتباه در لحیم‌کاری، عایق‌کاری یا اتصال درایور می‌تواند خرابی بیشتری ایجاد کند و خطر برق‌گرفتگی یا آتش‌سوزی داشته باشد. در این شرایط، ارجاع دستگاه به مرکز تعمیر تخصصی یا تعویض کامل آن ممکن است ایمن‌تر و از نظر اقتصادی به‌صرفه‌تر باشد.
راه‌اندازی پس از تعمیر
پیش از وصل برق، سیم‌بندی، اتصال زمین، درپوش‌ها، سفتی ترمینال‌ها و نبود ابزار یا قطعه آزاد داخل تابلو را دوباره کنترل کنید. ابتدا تنظیمات موتور را با پلاک آن تطبیق دهید: ولتاژ، جریان، توان، فرکانس و دور نامی باید درست باشند. سپس حالت فرمان، منبع مرجع سرعت، زمان‌های شتاب و توقف، محدودیت جریان و ورودی‌های حفاظتی را بازبینی کنید. اگر سازنده برای مدل موردنظر روش شناسایی خودکار موتور یا آزمون خاصی تعریف کرده است، همان دستورالعمل را دنبال کنید.
راه‌اندازی نخست باید با شرایط کنترل‌شده و، در صورت امکان، بار جداشده یا کم‌شده انجام شود؛ اما هیچ آزمونی را برخلاف دستورالعمل دستگاه انجام ندهید. جریان، دما، صدای موتور، لرزش و پیام‌های خطا را در راه‌اندازی و زیر بار کنترل کنید. سپس عملکرد توقف، اینترلاک‌ها، توقف اضطراری و حفاظت‌ها را طبق برنامه ایمنی کارخانه آزمایش کنید. اگر خطا دوباره ظاهر شد، آن را ثبت کنید و علت را بررسی کنید؛ ریست‌های پی‌درپی جای آزمون و تعمیر را نمی‌گیرند.
نگهداری پیشگیرانه
بخش مهمی از تعمیرات اینورتر با نگهداری منظم قابل پیشگیری است. در برنامه دوره‌ای، گردوغبار فیلترها و مسیرهای هوا را با روش مجاز پاک کنید، سلامت فن‌ها را بررسی کنید و دمای محیط و تابلو را زیر نظر بگیرید. وضعیت کابل‌ها، اتصال زمین، ترمینال‌ها، آثار رطوبت و لرزش را نیز بازبینی کنید. فاصله زمانی سرویس خازن‌ها و فن‌ها به دما، ساعات کار و توصیه سازنده بستگی دارد؛ صرفاً بر اساس ظاهر تصمیم نگیرید که قطعه عمر نامحدود دارد.
برای موتورهای دارای کابل بلند، بارهای با اینرسی زیاد یا کاربردهای حساس، ممکن است فیلتر خروجی، راکتور یا مقاومت ترمز لازم باشد؛ انتخاب آن باید بر اساس مشخصات درایو و موتور انجام شود. خازن اصلاح ضریب توان را به خروجی اینورتر متصل نکنید، مگر سازنده صراحتاً راهکاری را تأیید کرده باشد. تغییر سیم‌کشی، نرم‌افزار یا پارامترها را مستند کنید و نسخه پشتیبان تنظیمات را نگه دارید. همچنین کارکنان بهره‌برداری را با معنای خطاهای رایج و روش توقف ایمن آشنا کنید.
جمع‌بندی
عیب‌یابی مؤثر اینورتر صنعتی از ثبت دقیق خطا و بررسی شرایط وقوع آن آغاز می‌شود، نه از تعویض فوری قطعه. ابتدا برق، سیم‌کشی، موتور، بار، فرمان‌ها و تهویه را بررسی کنید؛ سپس بر اساس کد خطا سراغ بخش تخصصی بروید. رعایت ایمنی، استفاده از دفترچه همان مدل و پرهیز از دورزدن حفاظت‌ها ضروری است. در صورت وجود ولتاژ خطرناک، خرابی بخش قدرت یا نیاز به آزمون تخصصی، کار را به تعمیرکار واجد صلاحیت بسپارید. تعمیر درست نه‌تنها دستگاه را به کار بازمی‌گرداند، بلکه علت خرابی را برطرف می‌کند و احتمال توقف دوباره خط را کاهش می‌دهد.
