مقدمه
ارورهای اینورتر اینوت، اینورترهای اینوت یا INVT از تجهیزات پرکاربرد در صنایع، تابلوهای برق، پمپ‌ها، فن‌ها، نوار نقاله‌ها، دستگاه‌های بسته‌بندی و سیستم‌های کنترل دور موتور هستند. اینورتر با کنترل فرکانس و ولتاژ، سرعت و گشتاور موتور را تنظیم می‌کند؛ اما مانند هر تجهیز الکترونیکی دیگری ممکن است در شرایط مختلف دچار خطا شود.

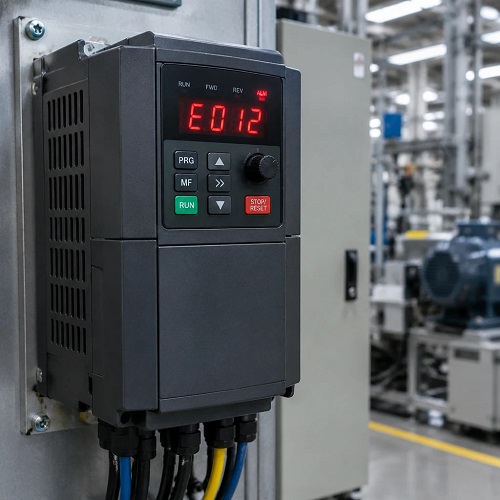

ارورهای اینورتر اینوت معمولاً روی نمایشگر با کدهایی مانند OC، OV، UV، OL، OH، SPI، SPO و CE نمایش داده می‌شوند. هر کد نشان‌دهنده یک مشکل مشخص در بخش برق، موتور، کابل‌کشی، تنظیمات یا سیستم خنک‌کاری است. البته کدها در مدل‌های مختلف اینوت مانند GD10، GD20، GD200A، GD270، GD350 و سایر سری‌ها ممکن است تفاوت‌هایی داشته باشند. به همین دلیل، پیش از هر اقدامی باید دفترچه همان مدل بررسی شود.
در این مطلب، رایج‌ترین ارورهای اینورتر INVT، علت ایجاد آنها و روش اصولی رفع هر خطا را بررسی می‌کنیم.
نکته ایمنی: پیش از باز کردن درپوش اینورتر، برق ورودی را قطع کنید و تا تخلیه کامل خازن‌های داخلی منتظر بمانید. تعمیر بخش قدرت و بردهای داخلی باید توسط تکنسین متخصص انجام شود.
چرا اینورتر اینوت خطا می‌دهد؟
خطای اینورتر همیشه به معنای خرابی خود دستگاه نیست. گاهی موتور، کابل، بار مکانیکی یا تنظیمات نادرست باعث ایجاد ارور می‌شوند. مهم‌ترین دلایل خطا عبارت‌اند از:
- نوسان یا قطع فاز برق ورودی
- اتصال کوتاه در موتور یا کابل خروجی
- سنگین بودن بار مکانیکی
- کوتاه بودن زمان شتاب‌گیری یا توقف
- افزایش دمای اینورتر
- کثیف بودن فن و هیت‌سینک
- تنظیم اشتباه پارامترهای موتور
- نصب نادرست کابل‌ها
- انتخاب اینورتر با توان کمتر از نیاز موتور
- خرابی IGBT، خازن DC یا سنسور جریان
برای عیب‌یابی بهتر، تنها به ریست کردن دستگاه اکتفا نکنید. ابتدا کد خطا و شرایطی را که خطا در آن رخ داده ثبت کنید؛ مثلاً هنگام استارت، توقف، زیر بار یا پس از گرم شدن.
۱. ارور OC؛ خطای اضافه‌جریان
کد OC معمولاً به معنای اضافه‌جریان در خروجی اینورتر است. این خطا یکی از رایج‌ترین ارورهای اینورتر اینوت محسوب می‌شود و ممکن است هنگام استارت، شتاب‌گیری، کاهش سرعت یا حتی حین کار عادی ظاهر شود.
علت‌های احتمالی
- اتصال کوتاه بین فازهای موتور
- اتصال فاز به بدنه
- گیرپاژ موتور یا بار مکانیکی
- کوتاه بودن زمان شتاب‌گیری
- تنظیم نادرست اطلاعات موتور
- انتخاب اینورتر کوچک
- خرابی کابل خروجی
- خرابی ماژول IGBT
روش رفع
ابتدا موتور را از ترمینال‌های خروجی اینورتر جدا کنید. اگر خطا بدون اتصال موتور نیز ظاهر شد، احتمال خرابی داخلی درایو وجود دارد. اگر خطا برطرف شد، موتور و کابل را بررسی کنید.
مقاومت سیم‌پیچ‌های موتور را بین فازها اندازه بگیرید. مقاومت هر سه فاز باید تقریباً برابر باشد. برای بررسی عایق موتور نسبت به بدنه، از مگااهم‌متر استفاده کنید. همچنین شفت موتور را از نظر گیرپاژ، صدای غیرعادی و سختی چرخش بررسی نمایید.
اگر OC هنگام شتاب‌گیری رخ می‌دهد، زمان Acceleration را افزایش دهید. اطلاعات توان، جریان، ولتاژ و فرکانس موتور را نیز مطابق پلاک وارد کنید.
۲. ارور OV؛ خطای اضافه‌ولتاژ
ارور OV زمانی ظاهر می‌شود که ولتاژ باس DC اینورتر بیش از حد مجاز شود. این مشکل بیشتر هنگام توقف سریع موتور یا کار با بارهایی که اینرسی بالایی دارند رخ می‌دهد.
زمانی که موتور به‌سرعت متوقف می‌شود، انرژی مکانیکی به سمت اینورتر برمی‌گردد. اگر این انرژی تخلیه نشود، ولتاژ باس DC بالا می‌رود و دستگاه برای محافظت از خود خطای OV می‌دهد.
دلایل رایج
- کوتاه بودن زمان کاهش سرعت
- سنگین بودن بار چرخشی
- توقف‌های مکرر
- خرابی مقاومت ترمز
- انتخاب اشتباه مقاومت ترمز
- بالا بودن ولتاژ شبکه
- خرابی مدار ترمز
روش رفع
پارامتر زمان Deceleration را افزایش دهید. اگر فرآیند به توقف سریع نیاز دارد، از مقاومت ترمز مناسب استفاده کنید. مقدار اهم و توان مقاومت باید طبق دستورالعمل اینورتر اینوت انتخاب شود.
ولتاژ ورودی را در حالت عادی و هنگام کار اندازه بگیرید. در صورت بالا بودن ولتاژ شبکه، باید مشکل برق ورودی برطرف شود. مقاومت ترمز را از نظر قطع بودن، سوختگی و داغ شدن غیرعادی کنترل کنید.
۳. ارور UV؛ خطای افت ولتاژ
کد UV نشان‌دهنده کاهش بیش از حد ولتاژ ورودی یا باس DC است. این خطا ممکن است هنگام روشن شدن دستگاه، استارت موتور یا در زمان افت شدید برق رخ دهد.
علت‌های ایجاد UV
- قطع شدن یکی از فازهای ورودی
- ضعیف بودن شبکه برق
- شل بودن ترمینال‌ها
- سوختن فیوز ورودی
- کابل نامناسب یا طولانی
- افت شدید ولتاژ هنگام استارت
- خرابی یکسوساز یا خازن‌های داخلی
راهکار رفع
ولتاژ بین فازهای ورودی را با مولتی‌متر مناسب اندازه‌گیری کنید. مقدار ولتاژ باید متعادل باشد. فیوزها، کلید ورودی، کنتاکتور و ترمینال‌ها را از نظر شل بودن یا سوختگی بررسی کنید.
اگر افت ولتاژ فقط هنگام روشن شدن موتور اتفاق می‌افتد، ظرفیت کابل، ترانسفورماتور و شبکه برق باید بررسی شود. استفاده از کابل با سطح مقطع مناسب و حذف اتصالات ضعیف می‌تواند مشکل را برطرف کند.
۴. ارور OL؛ اضافه‌بار موتور
کد OL یا خطای Overload زمانی نمایش داده می‌شود که موتور برای مدت مشخصی جریانی بیشتر از مقدار مجاز بکشد. این خطا معمولاً پس از چند ثانیه یا چند دقیقه کار ظاهر می‌شود.
مهم‌ترین دلایل
- سنگین بودن بار
- گیر کردن پمپ، فن یا گیربکس
- خرابی بلبرینگ‌ها
- تنظیم اشتباه جریان نامی موتور
- کاهش ولتاژ برق
- انتخاب نامناسب اینورتر
- تهویه ضعیف موتور
- تنظیم اشتباه منحنی V/F
روش عیب‌یابی
جریان هر سه فاز موتور را اندازه بگیرید و با جریان درج‌شده روی پلاک مقایسه کنید. اگر جریان هر سه فاز زیاد است، بار مکانیکی یا تنظیمات را بررسی کنید. اگر تنها یک فاز جریان غیرعادی دارد، احتمال خرابی سیم‌پیچ یا کابل وجود دارد.
پارامتر جریان نامی موتور را دقیقاً مطابق پلاک تنظیم کنید. افزایش مصنوعی این مقدار برای جلوگیری از خطا کار درستی نیست؛ زیرا حفاظت حرارتی موتور را ضعیف می‌کند و احتمال سوختن موتور افزایش می‌یابد.
۵. ارور OH؛ افزایش دمای اینورتر
کد OH مربوط به داغ شدن بیش از حد اینورتر یا هیت‌سینک آن است. اینورترهای اینوت دارای فن و هیت‌سینک هستند و اگر جریان هوا کاهش یابد، دمای قطعات قدرت بالا می‌رود.
عوامل ایجاد OH
- خرابی فن
- کثیف بودن هیت‌سینک
- بسته بودن مسیر تهویه
- نصب در تابلو کوچک
- دمای زیاد محیط
- کارکرد مداوم نزدیک ظرفیت نامی
- نصب چند اینورتر در کنار یکدیگر
روش رفع
پس از قطع برق، فن و هیت‌سینک را بررسی و تمیز کنید. اگر فن نمی‌چرخد یا صدای غیرعادی دارد، آن را با نمونه مناسب تعویض کنید. اطراف اینورتر فضای کافی برای گردش هوا در نظر بگیرید.
دمای داخل تابلو را اندازه‌گیری کنید و از نصب اینورتر در کنار کنتاکتورها، مقاومت‌های ترمز یا تجهیزات گرمازا خودداری نمایید. در محیط‌های گرم، فن تهویه یا کولر تابلو ممکن است ضروری باشد.
۶. ارور SPI؛ قطع فاز ورودی
کد SPI معمولاً به قطع یکی از فازهای ورودی یا نامتعادل بودن ولتاژ ورودی اشاره دارد. در این شرایط، اینورتر نمی‌تواند توان موردنیاز را به‌صورت متعادل دریافت کند.
دلایل احتمالی
- قطع شدن یک فاز
- خرابی فیوز یا کنتاکتور
- شل بودن ترمینال ورودی
- سوختگی کابل
- مشکل در شبکه برق
- خرابی مدار تشخیص فاز
برای رفع این خطا، ولتاژ بین تمام فازها را اندازه بگیرید. اتصالات ورودی را محکم کنید و فیوزها را بررسی نمایید. اگر ولتاژها سالم هستند اما خطا همچنان باقی می‌ماند، مدار داخلی تشخیص فاز یا بخش یکسوساز باید توسط تعمیرکار بررسی شود.
۷. ارور SPO؛ قطع فاز خروجی
کد SPO معمولاً نشان‌دهنده قطع فاز خروجی بین اینورتر و موتور است. این خطا ممکن است به دلیل قطع کابل، شل بودن ترمینال یا خرابی سیم‌پیچ موتور ایجاد شود.
روش بررسی
اتصال ترمینال‌های U، V و W را کنترل کنید. کابل موتور را از نظر پارگی، سوختگی یا له‌شدگی بررسی نمایید. مقاومت سیم‌پیچ‌های موتور را اندازه بگیرید. اگر یکی از فازها مقاومت بسیار متفاوتی دارد، موتور احتمالاً دچار مشکل شده است.
در خروجی اینورتر هنگام کار، کنتاکتور قطع و وصل نکنید. این کار می‌تواند باعث آسیب جدی به IGBTها شود.
۸. ارور EF؛ خطای اتصال زمین
کد EF معمولاً به خطای اتصال زمین یا نشت جریان از خروجی به بدنه مربوط است. این خطا اهمیت زیادی دارد و نباید با ریست کردن مکرر نادیده گرفته شود.
عوامل ایجاد اتصال زمین
- رطوبت داخل موتور
- آسیب عایق کابل
- تماس سیم با بدنه فلزی
- سوختن سیم‌پیچ موتور
- خرابی ماژول قدرت اینورتر
- کابل‌کشی نامناسب
برای تشخیص دقیق، موتور و کابل را با مگااهم‌متر تست کنید. مقاومت عایقی پایین نشان‌دهنده وجود رطوبت یا آسیب عایق است. اگر موتور و کابل سالم هستند، احتمال خرابی بخش قدرت اینورتر وجود دارد.
۹. ارور CE؛ خطای ارتباطی
خطای CE معمولاً به مشکل در ارتباط بین اینورتر و تجهیزات خارجی مانند PLC، پنل، کارت شبکه یا کامپیوتر مربوط می‌شود.
دلایل رایج
- قطع بودن کابل ارتباطی
- تنظیم نبودن آدرس دستگاه
- اشتباه بودن Baud Rate
- انتخاب پروتکل نادرست
- تداخل الکترومغناطیسی
- خرابی پورت ارتباطی
- تنظیم نبودن Master و Slave
برای رفع خطا، تنظیمات ارتباطی دو طرف را یکسان کنید. کابل ارتباطی را از کابل موتور و کابل‌های قدرت فاصله دهید. در صورت استفاده از RS485، مقاومت انتهای خط و قطب‌های A و B را بررسی نمایید.
اگر اینورتر در حالت Local به‌درستی کار می‌کند اما در حالت Remote خطا دارد، مشکل معمولاً از PLC، کابل یا تنظیمات شبکه است.
۱۰. ارور OL2؛ اضافه‌بار اینورتر
در برخی مدل‌های اینوت، ارورهایی مانند OL2 به اضافه‌بار خود اینورتر مربوط می‌شوند. این خطا ممکن است در اثر جریان زیاد، کارکرد طولانی در ظرفیت بالا یا انتخاب درایو کوچک ایجاد شود.
برای رفع آن، جریان خروجی و شرایط بار را بررسی کنید. اگر موتور در شرایط سنگین کار می‌کند، ممکن است به درایوی با ظرفیت بالاتر یا مدل Heavy Duty نیاز باشد. دمای محیط و وضعیت تهویه نیز باید کنترل شود.
۱۱. ارور TUNE یا خطای شناسایی موتور
درایوهای اینوت برای کنترل دقیق موتور ممکن است نیاز به Auto Tuning داشته باشند. اگر اطلاعات موتور ناقص یا اشتباه وارد شود، فرآیند تیونینگ با خطا مواجه می‌شود.
پیش از اجرای Auto Tune، موتور باید متوقف باشد و اطلاعات پلاک شامل ولتاژ، جریان، فرکانس، توان و دور به‌درستی وارد شود. اگر موتور از بار جداشدنی است، تیونینگ بدون بار انجام دهید. اجرای نادرست این فرآیند می‌تواند باعث حرکت ناگهانی موتور شود؛ بنابراین ایمنی اطراف دستگاه را رعایت کنید.
۱۲. خطاهای مربوط به پارامترها
گاهی هیچ قطعه‌ای خراب نیست و مشکل تنها از تنظیمات اشتباه ایجاد می‌شود. انتخاب نادرست منبع فرمان، مرجع فرکانس، حداقل و حداکثر سرعت یا زمان شتاب‌گیری می‌تواند باعث عملکرد نادرست شود.
برای مثال، ممکن است فرمان استارت روی ترمینال دیجیتال تنظیم شده باشد، اما کاربر انتظار داشته باشد موتور با کلید روی پنل روشن شود. یا مرجع سرعت روی ورودی آنالوگ قرار گرفته باشد، در حالی که سیگنال ۰ تا ۱۰ ولت به دستگاه ارسال نمی‌شود.
در صورت نامشخص بودن تنظیمات، ابتدا از پارامترهای فعلی نسخه پشتیبان بگیرید و سپس تنظیمات کارخانه را اجرا کنید. بعد از ریست، پارامترهای موتور را دوباره وارد نمایید.
روش استاندارد رفع ارور اینورتر اینوت
برای عیب‌یابی اصولی، مراحل زیر را انجام دهید:
- کد خطا را یادداشت کنید.
- زمان وقوع خطا را مشخص نمایید.
- برق ورودی و تعادل فازها را اندازه بگیرید.
- کابل‌ها و ترمینال‌ها را بررسی کنید.
- موتور را از نظر عایق و مقاومت سیم‌پیچ آزمایش کنید.
- بار مکانیکی و گیربکس را بررسی نمایید.
- فن، هیت‌سینک و دمای تابلو را کنترل کنید.
- پارامترهای موتور را با پلاک تطبیق دهید.
- در صورت امکان، موتور را جداگانه آزمایش کنید.
- پس از رفع علت، دستگاه را یک‌بار ریست کنید.
ریست کردن مداوم بدون برطرف کردن علت اصلی ممکن است باعث آسیب به موتور و اینورتر شود.
نکات پیشگیری از خطاهای اینورتر اینوت
برای کاهش خطا و افزایش عمر دستگاه، این موارد را رعایت کنید:
- اینورتر را متناسب با جریان موتور انتخاب کنید.
- نوع بار را در انتخاب مدل در نظر بگیرید.
- از کابل موتور با سطح مقطع مناسب استفاده کنید.
- اتصال زمین استاندارد اجرا نمایید.
- اینورتر را در محیط خشک و دارای تهویه نصب کنید.
- فن و هیت‌سینک را مرتب تمیز کنید.
- از قطع و وصل کنتاکتور در خروجی خودداری کنید.
- تنظیمات موتور را مطابق پلاک وارد نمایید.
- در بارهای سنگین از مقاومت ترمز مناسب استفاده کنید.
- کابل قدرت و فرمان را از یک مسیر عبور ندهید.
- کدهای خطا را ثبت و تحلیل کنید.
- سرویس دوره‌ای انجام دهید.
چه زمانی تعمیرکار متخصص لازم است؟
اگر اینورتر پس از جدا کردن موتور همچنان خطای OC یا EF می‌دهد، فیوز داخلی را می‌سوزاند، بوی سوختگی دارد یا نمایشگر آن روشن نمی‌شود، احتمال خرابی قطعات داخلی وجود دارد. خرابی IGBT، خازن‌های DC، مدار تغذیه، سنسور جریان و برد کنترل نیازمند ابزار تخصصی است.
باز کردن اینورتر بدون تخلیه خازن‌ها بسیار خطرناک است. بنابراین در صورت مشاهده جرقه، صدای انفجار، بادکردگی خازن یا سوختگی برد، دستگاه را دوباره روشن نکنید و آن را به مرکز تعمیر معتبر بسپارید.
جمع‌بندی
ارورهای اینورتر اینوت اطلاعات مهمی درباره وضعیت دستگاه، موتور و سیستم برق ارائه می‌کنند. کد OC معمولاً به اضافه‌جریان، OV به اضافه‌ولتاژ، UV به افت ولتاژ، OL به اضافه‌بار، OH به افزایش دما، SPI به قطع فاز ورودی، SPO به قطع فاز خروجی و CE به مشکل ارتباطی مربوط است.
با این حال، برای تشخیص دقیق باید مدل اینورتر، شرایط وقوع خطا، وضعیت موتور، کابل‌ها، بار مکانیکی و پارامترهای تنظیمی هم‌زمان بررسی شوند. بسیاری از خطاها با افزایش زمان شتاب‌گیری، اصلاح تنظیمات، سرویس فن، رفع مشکل کابل یا کاهش بار برطرف می‌شوند؛ اما ارورهای تکرارشونده یا همراه با بوی سوختگی نیازمند بررسی تخصصی هستند.
رعایت اصول نصب، تنظیم دقیق پارامترها، تهویه مناسب، استفاده از ارت استاندارد و انجام سرویس‌های دوره‌ای، بهترین راه برای جلوگیری از ارورهای اینورتر اینوت و افزایش عمر مفید آن است.
