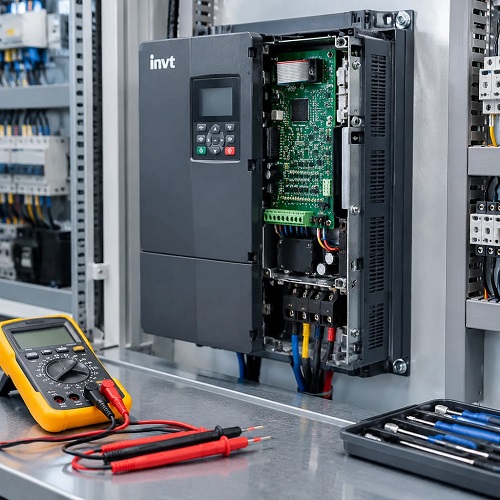

بررسی خطاهای رایج و روش عیب ‌یابی اینورتر اینوت،      اینورتر اینوت (INVT) یکی از تجهیزات پرکاربرد برای کنترل سرعت و گشتاور موتورهای الکتریکی در صنایع مختلف است. اینورترهای سری GD10، GD20، GD200A، GD270 و مدل‌های دیگر این برند، قابلیت‌هایی مانند کنترل دور، تنظیم شتاب‌گیری و توقف، کنترل PID، ارتباط شبکه و حفاظت در برابر خطاهای الکتریکی و مکانیکی دارند. با وجود کیفیت مناسب، عواملی مانند انتخاب نادرست مدل، تنظیم اشتباه پارامترها، نوسان برق، تهویه ضعیف، اضافه‌بار و خرابی موتور می‌توانند باعث نمایش خطا شوند.

کد خطا در مدل‌های مختلف اینوت ممکن است تفاوت داشته باشد؛ بنابراین پیش از هر اقدامی باید پلاک مدل، دفترچه راهنما و سابقه خطای دستگاه بررسی شود. خاموش و روشن کردن مکرر اینورتر یا ریست کردن بدون پیدا کردن علت اصلی، نه‌تنها مشکل را برطرف نمی‌کند، بلکه ممکن است به IGBT، موتور یا تجهیزات مکانیکی آسیب بزند.

نکات ایمنی پیش از عیب‌یابی

پیش از باز کردن درپوش یا دست‌زدن به ترمینال‌ها، برق ورودی را از مدار خارج و کلید اصلی را قفل کنید. خازن‌های داخلی اینورتر حتی پس از قطع برق، برای چند دقیقه ولتاژ خطرناک نگه می‌دارند. باید مطابق دستورالعمل سازنده صبر کنید و سپس ولتاژ بین ترمینال‌های DC مثبت و منفی، معمولاً با علامت‌های P/+ و N/-، اندازه‌گیری شود. تنها زمانی کار را ادامه دهید که ولتاژ باس DC به مقدار ایمن رسیده باشد.

برای اندازه‌گیری خروجی اینورتر از مولتی‌متر مناسب اندازه‌گیری PWM استفاده کنید؛ زیرا شکل موج خروجی اینورتر سینوسی کامل نیست و ممکن است مولتی‌متر معمولی عدد نادرست نشان دهد. همچنین هرگز در حالی که اینورتر در حال کار است، کابل موتور را جدا یا وصل نکنید. استفاده از مگااهم‌متر نیز باید فقط پس از جدا کردن کامل موتور و کابل آن از ترمینال‌های U، V و W انجام شود؛ اعمال مستقیم ولتاژ تست مگااهم‌متر به خروجی اینورتر می‌تواند مدار قدرت را خراب کند.

روش کلی تشخیص خطا

قبل از پاک کردن خطا، کد نمایش‌داده‌شده، زمان وقوع آن و شرایط کار را یادداشت کنید. مشخص کنید خطا هنگام استارت، شتاب‌گیری، کاهش سرعت، کار در دور ثابت یا پس از گرم شدن دستگاه رخ داده است. پارامترهایی مانند فرکانس خروجی، جریان موتور، ولتاژ ورودی، دمای هیت‌سینک و وضعیت فرمان RUN اطلاعات مهمی در اختیار تکنسین قرار می‌دهند.

سپس عیب را در چهار بخش بررسی کنید: ورودی برق، خود اینورتر، کابل و موتور، و در نهایت بار مکانیکی. بسیاری از خطاهایی که به‌ظاهر از اینورتر هستند، در اثر گیرپاژ پمپ، خرابی بلبرینگ، بسته شدن مسیر هوا، انتخاب نادرست موتور یا شل بودن اتصالات به وجود می‌آیند.

خطای اضافه‌جریان یا Overcurrent

خطای اضافه‌جریان معمولاً با کدهایی مانند OC، OC1، OC2 یا OC3 نمایش داده می‌شود. عدد کنار کد در برخی مدل‌ها زمان وقوع خطا را مشخص می‌کند؛ برای نمونه، اضافه‌جریان هنگام شتاب‌گیری، کاهش سرعت یا کار با دور ثابت.

مهم‌ترین علت‌های این خطا عبارت‌اند از:

• کوتاه بودن زمان شتاب‌گیری؛
• سنگین بودن بار یا گیرپاژ مکانیکی؛
• اتصال کوتاه بین فازهای خروجی؛
• خرابی عایق موتور یا کابل؛
• تنظیم نبودن اطلاعات پلاک موتور؛
• کوچک بودن توان اینورتر نسبت به موتور؛
• پایین بودن بیش از حد فرکانس در بارهای گشتاور ثابت؛
• شل بودن اتصالات یا خرابی IGBT.

برای عیب‌یابی، ابتدا موتور را از بار مکانیکی جدا کنید و عملکرد آن را بدون بار بررسی نمایید. مقاومت سیم‌پیچ‌ها را بین فازهای U، V و W اندازه بگیرید. مقاومت‌ها باید تقریباً نزدیک به هم باشند؛ اختلاف قابل‌توجه می‌تواند نشانه خرابی سیم‌پیچ باشد. کابل موتور را از نظر له‌شدگی، سوختگی و رطوبت بررسی کنید. اگر خطا هنگام شتاب‌گیری رخ می‌دهد، زمان ACC را افزایش دهید و در صورت نیاز از منحنی S یا شتاب‌گیری نرم استفاده کنید. اطلاعات ولتاژ، جریان، توان، فرکانس و دور موتور را دقیقاً مطابق پلاک وارد کنید و در صورت امکان عملیات Auto Tune را انجام دهید.

خطای اضافه‌جریان هنگام توقف

اگر خطا در زمان کاهش سرعت ایجاد می‌شود، احتمالاً زمان DEC کوتاه است یا بار، انرژی برگشتی زیادی به اینورتر می‌فرستد. موتور در زمان توقف مانند ژنراتور عمل می‌کند و انرژی تولیدشده باعث افزایش جریان یا ولتاژ باس DC می‌شود.

راهکار اولیه، افزایش زمان کاهش سرعت است. اگر توقف سریع ضروری باشد، باید مقاومت ترمز و واحد ترمز مناسب استفاده شود. مقدار اهم، توان لحظه‌ای و توان حرارتی مقاومت باید بر اساس توان موتور، زمان توقف و تعداد دفعات ترمز انتخاب شود. نصب مقاومت نامناسب می‌تواند باعث سوختن آن یا ایجاد آتش‌سوزی شود. در سیستم‌هایی مانند سانتریفیوژ، جرثقیل، آسانسور و بارهای با اینرسی بالا، استفاده از مقاومت ترمز یا ترمز احیاکننده اهمیت زیادی دارد.

خطای اضافه‌ولتاژ یا Overvoltage

این خطا با کدهایی مانند OV، OV1، OV2 یا OV3 دیده می‌شود. شایع‌ترین علت آن افزایش ولتاژ باس DC به دلیل برگشت انرژی از موتور است، اما ولتاژ بالای شبکه، نوسان برق و قطع‌و‌وصل شدید کنتاکتور نیز می‌تواند عامل آن باشد.

ولتاژ ورودی بین فازها و همچنین تعادل آن‌ها را اندازه‌گیری کنید. اندازه‌گیری باید در حالت بی‌باری و زیر بار انجام شود، زیرا ممکن است ولتاژ در زمان کار افت یا جهش داشته باشد. اگر خطا هنگام توقف رخ می‌دهد، زمان DEC را افزایش دهید یا سیستم ترمز مناسب نصب کنید. مقاومت ترمز را از نظر مقدار اهم، سوختگی و اتصال صحیح به ترمینال‌های مربوطه بررسی کنید. اتصال مقاومت به ترمینال اشتباه یا استفاده از مقاومت کم‌اهم می‌تواند مدار ترمز را از بین ببرد.

خطای کمبود ولتاژ یا Undervoltage

کد UV معمولاً نشان‌دهنده پایین بودن ولتاژ ورودی یا ولتاژ باس DC است. قطع شدن یکی از فازها، شل بودن کابل ورودی، ضعیف بودن شبکه، انتخاب نادرست سطح مقطع کابل و افت ولتاژ در مسیر از دلایل متداول هستند.

ولتاژ هر سه فاز را در ورودی اینورتر، هم بدون بار و هم هنگام راه‌اندازی موتور، اندازه بگیرید. اگر یک فاز وجود نداشته باشد یا اختلاف فازها زیاد باشد، فیوزها، کلید، کنتاکتور، ترمینال‌ها و کابل‌ها را بررسی کنید. سوختگی یا سیاهی ترمینال معمولاً نشانه شل بودن اتصال و گرم شدن طولانی‌مدت است. در شبکه‌های ضعیف، استفاده از کابل مناسب، اصلاح اتصالات و در برخی موارد نصب راکتور ورودی می‌تواند مفید باشد. نباید برای رفع این خطا، محدوده حفاظت ولتاژ را بدون بررسی شبکه تغییر داد.

خطای اضافه‌بار موتور و اینورتر

خطای OL یا OL1 معمولاً زمانی رخ می‌دهد که جریان موتور برای مدت مشخصی بیشتر از مقدار مجاز باشد. OL2 در بعضی سری‌ها به اضافه‌بار خود اینورتر مربوط می‌شود. اضافه‌بار با اضافه‌جریان لحظه‌ای تفاوت دارد؛ در اضافه‌بار، جریان ممکن است مدتی بالا بماند و حفاظت حرارتی فعال شود.

بار مکانیکی، سفتی تسمه، گرفتگی پمپ، فشار بیش از حد، خرابی بلبرینگ و تنظیم نادرست شیرها را بررسی کنید. جریان واقعی هر سه فاز را با جریان نامی درج‌شده روی پلاک موتور مقایسه نمایید. اگر جریان در هر سه فاز بالاست، مشکل احتمالاً از بار یا تنظیمات است. اگر فقط یک فاز جریان متفاوتی دارد، احتمال خرابی سیم‌پیچ، کابل یا اتصال وجود دارد.

فرکانس پایه، جریان نامی موتور، توان و روش کنترل باید درست تنظیم شود. در کاربردهای سنگین، ممکن است لازم باشد اینورتر با ظرفیت بالاتر یا مدل مخصوص بار سنگین انتخاب شود. افزایش بی‌دلیل ظرفیت حفاظتی یا غیرفعال کردن حفاظت اضافه‌بار، روش ایمنی نیست.

خطای افزایش دما

خطاهای OH، OH1 یا OH2 در بسیاری از مدل‌ها به دمای بالای هیت‌سینک، ماژول قدرت یا محیط داخلی مربوط هستند. تجمع گردوغبار روی پره‌های هیت‌سینک، خرابی فن، دمای بالای تابلو، نصب چسبیده چند اینورتر و بالا بودن فرکانس کریر از دلایل اصلی این خطا هستند.

فن را از نظر چرخش آزاد، صدای غیرعادی و وجود گردوغبار بررسی کنید. مسیر ورود و خروج هوا نباید مسدود باشد. فاصله لازم بین اینورتر و دیواره تابلو را طبق دفترچه رعایت کنید. اگر تابلو در محیط گرم نصب شده است، تهویه یا کولر تابلو را اصلاح نمایید. کاهش فرکانس کریر می‌تواند حرارت تولیدی را کم کند، اما ممکن است صدای موتور را افزایش دهد؛ بنابراین این تنظیم باید با توجه به نوع کاربرد انجام شود. تمیزکاری دوره‌ای، بررسی فیلترهای تابلو و اندازه‌گیری دمای محیط از خرابی‌های تکرارشونده جلوگیری می‌کند.

خطای قطع فاز ورودی یا خروجی

کدهایی مانند SPI و SPO در برخی سری‌های اینوت به‌ترتیب برای قطع فاز ورودی و خروجی استفاده می‌شوند، اما نام‌گذاری در همه مدل‌ها یکسان نیست. در بخش ورودی، فیوز، کابل، کنتاکتور و ترمینال‌ها را بررسی کنید. در بخش خروجی، سلامت کابل موتور، اتصال ترمینال‌های U، V و W و سیم‌پیچ موتور را کنترل نمایید.

هیچ‌گاه برای قطع و وصل موتور در حال کار از کنتاکتور خروجی استفاده نکنید، مگر اینکه سازنده چنین مدار خاصی را تأیید کرده باشد. قطع خروجی در حالت PWM می‌تواند به IGBT آسیب بزند. اگر با جدا کردن موتور نیز خطای قطع فاز خروجی باقی بماند، احتمال خرابی بخش قدرت یا مدار تشخیص جریان وجود دارد و دستگاه باید توسط تعمیرکار متخصص بررسی شود.

خطای اتصال زمین و نشتی جریان

خطای EF، GF یا SCF ممکن است در اثر اتصال بدنه موتور، خرابی کابل، رطوبت، آسیب عایق سیم‌پیچ یا نشتی خازنی در کابل‌های بلند ایجاد شود. ابتدا موتور و کابل را از اینورتر جدا کنید و با رعایت دستورالعمل سازنده، مقاومت عایقی آن‌ها را با مگااهم‌متر بررسی نمایید. تست باید بین هر فاز و بدنه انجام شود و مقدار آن با استاندارد موتور مقایسه گردد.

در کابل‌های بلند، جریان نشتی خازنی افزایش پیدا می‌کند. استفاده از کابل مناسب، اتصال صحیح شیلد، نصب راکتور خروجی یا فیلتر سینوسی و کاهش فرکانس کریر می‌تواند کمک کند. هرگز برای از بین بردن خطا، ارت را قطع یا حفاظت اتصال زمین را غیرفعال نکنید.

خطای ارتباطی و فرمان‌پذیری

خطاهای ارتباطی معمولاً با CE یا کدهای مشابه نشان داده می‌شوند. در شبکه RS485، قطب‌های A و B، آدرس هر تجهیز، سرعت انتقال، parity، تعداد stop bit و پروتکل باید با تنظیمات PLC یا سیستم مانیتورینگ یکسان باشد. فقط یک تجهیز باید نقش Master داشته باشد. کابل زوج تابیده شیلددار، اتصال صحیح شیلد و مقاومت انتهایی در دو سر شبکه، کیفیت ارتباط را بهتر می‌کند.

اگر اینورتر اصلاً استارت نمی‌خورد اما خطایی نمایش نمی‌دهد، منبع فرمان RUN را بررسی کنید. ممکن است دستگاه روی حالت ترمینال باشد ولی فرمان از کی‌پد صادر شود، یا برعکس. منبع فرکانس، ورودی‌های دیجیتال، فعال بودن توقف اضطراری، محدودیت حداقل فرکانس، ممنوع بودن جهت معکوس و فعال بودن PID نیز باید بررسی شوند. در مدل‌های دارای ورودی ایمنی STO، باز بودن این مدار مانع حرکت موتور خواهد شد.

خطای انکودر و فیدبک

در سیستم‌های کنترل برداری حلقه‌بسته، خطای ENC معمولاً به انکودر یا سیم‌کشی آن مربوط است. تغذیه انکودر، ترتیب A و B، پالس در هر دور، جهت چرخش، اتصال شیلد و فاصله کابل قدرت از کابل فرمان را بررسی کنید. کابل انکودر نباید در کنار کابل موتور یا کابل‌های کنتاکتور عبور داده شود. خرابی انکودر، شل بودن سوکت و تنظیم اشتباه تعداد پالس از دلایل رایج این خطا هستند.

مراحل نهایی و نگهداری پیشگیرانه

پس از رفع علت، خطا را از طریق کلید RESET یا فرمان مربوطه پاک کنید و ابتدا موتور را با فرکانس پایین و بدون بار آزمایش نمایید. جریان، جهت چرخش، صدای موتور و دمای دستگاه را کنترل کنید. سپس بار را به‌تدریج وارد مدار کنید. اگر خطا دوباره ایجاد شد، زمان و شرایط وقوع آن را ثبت کنید و از ریست‌های مکرر خودداری نمایید.

برای پیشگیری، اتصالات قدرت و فرمان را به‌صورت دوره‌ای سفت کنید، هیت‌سینک و فیلتر تابلو را تمیز نگه دارید، فن‌ها را بررسی کنید، دمای محیط را کنترل نمایید و از موتور و اینورتر در برابر رطوبت و گردوغبار محافظت کنید. همچنین پارامترهای تنظیم‌شده را ذخیره و از آن‌ها نسخه پشتیبان تهیه نمایید.

در نهایت، اگر خطا بدون اتصال موتور باقی می‌ماند، بوی سوختگی، صدای غیرعادی، جرقه، خرابی فیوز داخلی یا آسیب ظاهری IGBT مشاهده می‌شود، تعمیر اینورتر باید به مرکز تخصصی سپرده شود. عیب‌یابی اصولی اینورتر اینوت بر پایه شناسایی شرایط وقوع خطا، اندازه‌گیری دقیق و بررسی هم‌زمان برق، موتور، تنظیمات و بار مکانیکی انجام می‌شود؛ نه صرفاً پاک کردن کد خطا.
