مقدمه

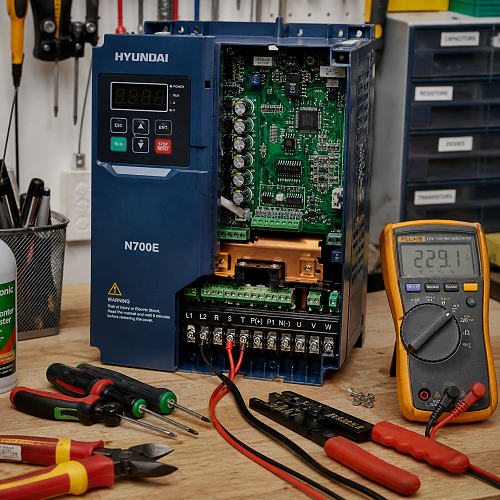

راهنمای تعمیر اینورتر هیوندای؛ رفع مشکلات رایج، اینورتر هیوندای یا درایو Hyundai VFD یکی از تجهیزات مهم در سیستمهای برق صنعتی و اتوماسیون است که برای کنترل سرعت، گشتاور، شتاب و توقف موتورهای الکتریکی استفاده میشود. اینورترهای هیوندای در سریهای مختلفی مانند N700E، N700V و مدلهای تخصصیتر در پمپها، فنها، نوار نقالهها، کمپرسورها، ماشینآلات صنعتی و خطوط تولید مورد استفاده قرار میگیرند.
اگرچه اینورترهای هیوندای از نظر طراحی و عملکرد، تجهیزات قابل اعتمادی هستند، اما عواملی مانند نوسان برق، اضافهبار، تهویه نامناسب، گردوغبار، رطوبت، اتصال اشتباه کابلها، تنظیم نادرست پارامترها و استهلاک قطعات داخلی میتوانند باعث بروز خطا یا خرابی درایو شوند.
تعمیر اینورتر هیوندای فقط به تعویض قطعه معیوب محدود نمیشود. برای تعمیر اصولی باید ابتدا علت اصلی خرابی شناسایی شود. در بسیاری از موارد، مشکل از خود اینورتر نیست و عواملی مانند گیر مکانیکی موتور، اتصال نادرست ستاره و مثلث، کابل معیوب یا بار بیش از ظرفیت باعث ایجاد خطا شدهاند. اگر علت اصلی برطرف نشود، حتی پس از تعویض قطعه، خرابی دوباره تکرار خواهد شد.
هشدار ایمنی: تعمیر اینورتر باید توسط تکنسین متخصص برق صنعتی و الکترونیک قدرت انجام شود. داخل درایو، خازنهای لینک DC میتوانند حتی پس از قطع برق، ولتاژ بسیار خطرناکی داشته باشند. پیش از بازکردن دستگاه، برق ورودی را قطع کرده، زمان تخلیه اعلامشده در دفترچه را رعایت کنید و نبود ولتاژ را با مولتیمتر مناسب بررسی نمایید.
ساختار داخلی اینورتر هیوندای
برای عیبیابی و تعمیر اینورتر Hyundai، آشنایی کلی با بخشهای داخلی آن ضروری است. اینورتر معمولاً از قسمتهای زیر تشکیل میشود:
بخش ورودی و یکسوساز
برق AC ورودی ابتدا وارد مدار یکسوساز میشود. دیودها یا ماژول یکسوساز، برق AC را به ولتاژ DC تبدیل میکنند. خرابی این بخش معمولاً در اثر اضافهولتاژ، اتصال کوتاه، جریان هجومی یا استفاده از فیوز نامناسب ایجاد میشود.
مدار لینک DC
پس از یکسوسازی، ولتاژ DC در خازنهای لینک DC ذخیره و تثبیت میشود. این خازنها در معرض گرما، ریپل جریان و کارکرد طولانی قرار دارند و ممکن است پس از مدتی ظرفیت خود را از دست بدهند.
ماژول IGBT
IGBTها وظیفه تبدیل ولتاژ DC به ولتاژ و فرکانس متغیر برای موتور را برعهده دارند. خرابی IGBT یکی از جدیترین مشکلات اینورتر است و معمولاً به دلیل اتصال کوتاه خروجی، اضافهجریان، افزایش دما یا اتصال اشتباه ورودی و خروجی رخ میدهد.
برد درایور گیت و برد کنترل
برد درایور گیت، فرمان لازم برای روشن و خاموششدن IGBTها را تولید میکند. این برد کنترل نیز مسئول پردازش فرمانها، اندازهگیری جریان و ولتاژ، مدیریت خطاها، ارتباط با کیپد و ارتباط با PLC است.
سیستم خنککاری
فن، هیتسینک و مسیرهای تهویه وظیفه دفع گرمای ایجادشده در مدار قدرت را برعهده دارند. کثیفی فن، انسداد فیلتر تابلو یا خرابی سنسور حرارتی میتواند باعث خطای Overheat شود.
مدار ترمز
در کاربردهایی که موتور به توقف سریع نیاز دارد، مدار ترمز و مقاومت ترمز انرژی برگشتی موتور را کنترل میکنند. خرابی مقاومت ترمز یا مدار چاپر میتواند موجب خطای اضافهولتاژ شود.
مراحل اولیه عیبیابی اینورتر هیوندای
پیش از شروع تعمیر، باید اطلاعات کاملی از وضعیت دستگاه جمعآوری شود. این اطلاعات شامل موارد زیر است:
- مدل دقیق اینورتر
- توان و جریان نامی درایو
- توان و جریان موتور
- کد خطای نمایشدادهشده
- زمان بروز خطا
- وضعیت موتور و بار
- دمای محیط و تابلو
- سابقه تعمیر یا تعویض قطعات
- تغییرات اخیر در سیمبندی یا پارامترها
- وضعیت برق ورودی
گاهی خطا فقط هنگام استارت رخ میدهد، گاهی در زمان شتابگیری و گاهی پس از گرمشدن دستگاه ظاهر میشود. زمان بروز خطا میتواند سرنخ مهمی برای تشخیص علت باشد.
بازدید ظاهری
در اولین مرحله، ظاهر اینورتر و تابلو بررسی میشود. وجود آثار سوختگی، تغییر رنگ برد، بوی غیرعادی، بادکردگی خازن، شکستگی ترمینال، خوردگی، نفوذ رطوبت یا تجمع گردوغبار باید ثبت شود.
سپس مسیر کابلهای ورودی و خروجی، اتصال ارت، وضعیت فن، فیوزها، کنتاکتورها و تجهیزات جانبی بررسی میشوند. بسیاری از مشکلات با یک بازدید دقیق و بدون نیاز به تعویض قطعه قابل شناسایی هستند.
خطاهای رایج اینورتر هیوندای و روش رفع آنها
کد خطا در سریهای مختلف اینورتر هیوندای ممکن است متفاوت باشد. به همین دلیل، دفترچه فنی مدل مربوطه باید مرجع اصلی باشد. با این حال، عناوین خطاهای رایج معمولاً مشابه هستند.
۱. خطای اضافهجریان؛ Overcurrent
خطای اضافهجریان یا OC زمانی ایجاد میشود که جریان خروجی اینورتر از مقدار مجاز بیشتر شود. این خطا ممکن است هنگام استارت، شتابگیری یا حتی در سرعت ثابت رخ دهد.
دلایل رایج اضافهجریان عبارتاند از:
- شتابگیری بیش از حد سریع
- گیر مکانیکی موتور یا بار
- اتصال کوتاه در کابل موتور
- اتصال نادرست سیمپیچها
- انتخاب ظرفیت نامناسب اینورتر
- واردکردن اشتباه جریان موتور
- خرابی IGBT
- تنظیم نادرست روش کنترل
برای رفع خطا ابتدا موتور از درایو جدا شده و کابلها از نظر اتصال کوتاه بررسی میشوند. سپس مقاومت سیمپیچها و وضعیت مکانیکی موتور ارزیابی میشود. اگر با جداکردن موتور نیز خطا باقی بماند، احتمال خرابی بخش قدرت یا سنسور جریان وجود دارد.
۲. خطای اضافهولتاژ؛ Overvoltage
خطای اضافهولتاژ معمولاً در زمان کاهش سرعت یا توقف موتور رخ میدهد. هنگام کاهش سرعت، انرژی مکانیکی بار به سمت اینورتر بازمیگردد و ولتاژ لینک DC افزایش پیدا میکند.
عوامل ایجاد این خطا عبارتاند از:
- زمان کاهش سرعت بسیار کوتاه
- اینرسی بالای بار
- خرابی یا انتخاب نادرست مقاومت ترمز
- خرابی مدار چاپر ترمز
- نوسان یا افزایش ولتاژ شبکه
- توقف سریع موتور بدون تجهیزات ترمز مناسب
برای رفع این مشکل میتوان زمان Deceleration را افزایش داد، مقاومت ترمز را بررسی کرد و در کاربردهای سنگین از مقاومت ترمز با توان مناسب استفاده نمود. اندازهگیری ولتاژ شبکه و بررسی وضعیت لینک DC نیز ضروری است.
۳. خطای کمبود ولتاژ؛ Undervoltage
خطای کمبود ولتاژ یا UV زمانی رخ میدهد که ولتاژ ورودی یا ولتاژ لینک DC از مقدار مجاز کمتر شود.
دلایل احتمالی عبارتاند از:
- افت ولتاژ شبکه
- قطعشدن یکی از فازهای ورودی
- شلبودن ترمینالها
- انتخاب نادرست کابل یا کلید حفاظتی
- خرابی مدار یکسوساز
- کاهش ظرفیت خازنهای لینک DC
- راهاندازی همزمان چند موتور پرقدرت
در این حالت، ولتاژ هر سه فاز ورودی، فیوزها، کنتاکتورها و اتصالات باید بررسی شوند. اگر ولتاژ ورودی مناسب باشد اما خطا ادامه پیدا کند، مدار یکسوساز و خازنهای داخلی باید توسط تکنسین بررسی شوند.
۴. خطای اضافهبار موتور؛ Overload
اگر موتور برای مدت مشخصی بیش از جریان مجاز کار کند، اینورتر خطای اضافهبار صادر میکند. این مشکل ممکن است ناشی از بار مکانیکی سنگین یا تنظیمات نادرست باشد.
راهکارهای پیشنهادی:
- بررسی آزادبودن شفت موتور
- کنترل گیربکس، پمپ، فن یا نوار نقاله
- مقایسه جریان واقعی با جریان پلاک
- بررسی اتصال ستاره یا مثلث
- واردکردن صحیح جریان نامی موتور
- افزایش ظرفیت درایو در صورت سنگینبودن بار
- کنترل زمان شتابگیری
اگر موتور در حالت بیبار نیز جریان زیادی میکشد، احتمال خرابی سیمپیچ، بلبرینگ یا تنظیم نادرست پارامترها وجود دارد.
۵. خطای دمای بالا؛ Overheat
افزایش دمای هیتسینک یا ماژول قدرت باعث ایجاد خطای حرارتی میشود. این خطا معمولاً در تابلوهای بدون تهویه، محیطهای گرم یا درایوهای پرکار ایجاد میشود.
علتهای رایج:
- خرابی فن
- گرفتگی مسیر هوا
- کثیفشدن هیتسینک
- نصب اینورتر در فضای بسته
- دمای بالای محیط
- بار بیش از ظرفیت
- فرکانس حامل بالا
- فاصله ناکافی بین درایو و تجهیزات اطراف
برای رفع مشکل، فن و مسیر تهویه تمیز و تست میشوند. در صورت خرابی فن، باید از قطعه مناسب با ولتاژ و مشخصات صحیح استفاده شود. همچنین دمای داخل تابلو باید اندازهگیری شود.
۶. خطای اتصال زمین؛ Ground Fault
اتصال بدنه موتور یا کابل خروجی به زمین میتواند موجب خطای Ground Fault شود. این مشکل از نظر ایمنی بسیار مهم است و نباید با ریستکردن مکرر نادیده گرفته شود.
برای بررسی:
- کابل موتور از اینورتر جدا شود.
- عایق کابلها و سیمپیچ موتور آزمایش شود.
- اتصال ارت و شیلد بررسی گردد.
- رطوبت داخل موتور یا جعبه ترمینال کنترل شود.
- خروجیهای U، V و W از نظر اتصال ناخواسته بررسی شوند.
در زمان استفاده از مگااهممتر، موتور و کابل باید از اینورتر جدا باشند تا ولتاژ تست به مدار الکترونیکی درایو وارد نشود.
تعمیر بخش قدرت اینورتر هیوندای
اگر بررسیهای اولیه نشان دهد که مشکل از مدار قدرت است، تعمیر باید با تجهیزات تخصصی انجام شود. بخش قدرت شامل دیودها، خازنهای DC، IGBT، مقاومتهای حفاظتی و مدار چاپر ترمز است.
تست IGBT
برای بررسی اولیه IGBT، دستگاه باید کاملاً از برق جدا و خازنها تخلیه شده باشند. سپس با مولتیمتر و روش مناسب، اتصال کوتاه احتمالی میان ترمینالهای قدرت بررسی میشود. وجود مقاومت بسیار پایین یا اتصال مستقیم در چند مسیر میتواند نشاندهنده خرابی IGBT باشد.
تعویض IGBT بدون بررسی علت اصلی، مانند خرابی گیتدرایور، اتصال کوتاه موتور یا نقص سیستم خنککاری، احتمال خرابی مجدد را افزایش میدهد.
بررسی خازنهای لینک DC
خازنها باید از نظر نشتی، بادکردگی، ESR و ظرفیت بررسی شوند. حتی اگر ظاهر خازن سالم باشد، ممکن است بهدلیل افزایش ESR عملکرد مناسبی نداشته باشد. در تعمیر حرفهای، خازن جایگزین باید از نظر ظرفیت، ولتاژ، دمای کاری و جریان ریپل با نمونه اصلی سازگار باشد.
تعمیر برد درایور گیت
خرابی مدار گیتدرایور ممکن است باعث روشنشدن ناقص IGBT، اتصال کوتاه یا ایجاد خطاهای غیرقابل پیشبینی شود. بررسی سیگنالهای گیت، تغذیه ایزوله، مقاومتهای گیت و دیودهای حفاظتی باید با ابزار مناسب و توسط متخصص انجام شود.
مشکلات فن، کیپد و برد کنترل
تمام خرابیهای اینورتر به مدار قدرت مربوط نیستند. گاهی دستگاه روشن میشود اما نمایشگر، کلیدها، ورودیهای فرمان یا ارتباط شبکه کار نمیکنند.
خرابی کیپد
خرابی کیپد ممکن است در اثر رطوبت، ضربه، خرابی کابل ارتباطی یا ایراد برد کنترل ایجاد شود. در این شرایط، ابتدا کابل و سوکت بررسی شده و سپس کیپد با نمونه سالم تست میشود.
خرابی ورودیهای دیجیتال و آنالوگ
اگر اینورتر به فرمان استارت واکنش نشان نمیدهد، منبع فرمان، ولتاژ 24 ولت، ترمینال COM و پارامتر عملکرد ورودی باید بررسی شوند. در ورودی آنالوگ نیز صحت سیگنال 0 تا 10 ولت یا 4 تا 20 میلیآمپر، زمین مشترک و مقیاسبندی نرمافزاری اهمیت دارد.
اختلال ارتباط با PLC
در صورت قطع ارتباط RS485 یا شبکه صنعتی، کابل، شیلد، آدرس، سرعت انتقال، پریتی، مقاومت انتهایی و تنظیمات نرمافزاری بررسی میشوند. ممکن است اینورتر از نظر سختافزاری سالم باشد و مشکل فقط از پیکربندی شبکه ناشی شود.
چه زمانی تعمیر اینورتر هیوندای بهصرفه است؟
تصمیم برای تعمیر یا تعویض اینورتر به چند عامل بستگی دارد:
- توان و قیمت دستگاه
- میزان آسیب بخش قدرت
- سلامت برد کنترل
- موجودبودن قطعات
- عمر کاری درایو
- شرایط گارانتی
- هزینه توقف خط تولید
- سازگاری درایو با سیستم فعلی
در بسیاری از موارد، تعمیر فن، خازن، برد تغذیه یا برخی قطعات قدرت از خرید درایو جدید اقتصادیتر است. اما اگر چند بخش اصلی همزمان آسیب دیده باشند یا مدل دستگاه قدیمی و فاقد قطعه باشد، تعویض درایو ممکن است انتخاب مناسبتری باشد.
نکات پیشگیرانه برای جلوگیری از خرابی اینورتر اینوت
برای کاهش نیاز به تعمیر اینورتر هیوندای، رعایت موارد زیر توصیه میشود:
- نصب درایو در تابلو دارای تهویه مناسب
- جلوگیری از ورود گردوغبار و رطوبت
- استفاده از فیوز و کلید حفاظتی مناسب
- اتصال صحیح ارت
- استفاده از کابل مناسب موتور
- جداسازی کابل قدرت و فرمان
- تنظیم دقیق اطلاعات پلاک موتور
- عدم تغییر پارامترها بدون مستندات
- کنترل دورهای فن و هیتسینک
- بررسی جریان موتور در شرایط واقعی
- جلوگیری از استارت و توقفهای مکرر غیرضروری
- استفاده از مقاومت ترمز مناسب
- تهیه نسخه پشتیبان از پارامترها
- بررسی کیفیت برق ورودی و هارمونیکها
- سرویس دورهای تابلو و تجهیزات جانبی
نگهداری پیشگیرانه هزینه کمی دارد، اما میتواند از خرابی ماژول IGBT، خازنها و برد اصلی جلوگیری کند.
چرا تعمیر اینورتر هیوندای را به متخصص بسپاریم؟
تعمیر درایو نیازمند دانش همزمان در زمینه برق صنعتی، الکترونیک قدرت، موتورهای الکتریکی و کنترل است. تعویض قطعه بدون تحلیل مدار یا ریستکردن خطا بدون رفع علت، نهتنها مشکل را برطرف نمیکند، بلکه ممکن است خسارت بیشتری ایجاد کند.
متخصص تعمیر اینورتر باید بتواند:
- کد خطا را تحلیل کند.
- مدار قدرت را تست کند.
- IGBT و دیودها را بررسی نماید.
- خازنهای DC را ارزیابی کند.
- سیگنالهای گیت را اندازهگیری کند.
- سنسورهای جریان و دما را آزمایش کند.
- پارامترهای موتور را تنظیم کند.
- درایو را بدون بار و زیر بار تست کند.
- علت اصلی خرابی را به مشتری گزارش دهد.
پس از تعمیر، اینورتر باید در شرایط کنترلشده روشن شده و خروجیهای آن از نظر ولتاژ، جریان، تعادل فاز، دما و پاسخ به فرمان بررسی شوند.
جمعبندی
تعمیر اینورتر هیوندای باید با تشخیص دقیق علت خرابی آغاز شود. خطاهایی مانند اضافهجریان، اضافهولتاژ، کمبود ولتاژ، اضافهبار، دمای بالا و اتصال زمین، هرکدام دلایل مختلفی دارند و صرفاً با تعویض یک قطعه یا ریستکردن دستگاه برطرف نمیشوند.
بازدید ظاهری، بررسی سیمبندی، اندازهگیری ورودی و خروجی، تست موتور و کابل، بررسی IGBT، خازنهای لینک DC، فن، سنسورها و برد کنترل، بخشهای اصلی فرآیند عیبیابی درایو Hyundai هستند. پس از تعمیر نیز تنظیم پارامترها و تست عملکرد بدون بار و زیر بار باید انجام شود.
شرکت مشاوره مهندسی پرشیا سرو با تمرکز بر تجهیزات برق صنعتی، اتوماسیون صنعتی و انواع اینورتر، خدمات مشاوره، عیبیابی، تعمیر، نصب و راهاندازی درایوهای صنعتی را ارائه میدهد. بررسی تخصصی ایراد، تأمین قطعات مناسب، تنظیم پارامترها و پشتیبانی فنی میتواند از تکرار خرابی و توقف خط تولید جلوگیری کند.
برای تعمیر اینورتر هیوندای، بهتر است پیش از ارسال یا بازکردن دستگاه، مدل دقیق، توان، کد خطا و شرایط بروز مشکل را ثبت کرده و در اختیار کارشناسان فنی قرار دهید تا فرآیند عیبیابی با سرعت و دقت بیشتری انجام شود.
