مقدمه

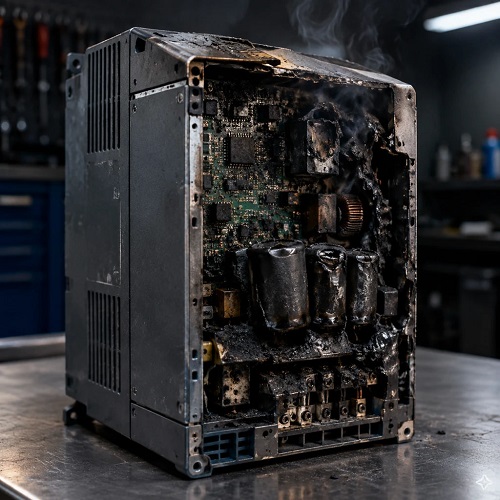

علت خرابی اینورتر چیست؟ اینورتر یکی از تجهیزات مهم در سیستم‌های برق صنعتی، ساختمانی و تأسیساتی است که برای کنترل سرعت، گشتاور و جهت چرخش موتور استفاده می‌شود. این دستگاه با تغییر فرکانس و ولتاژ برق ورودی، شرایط کاری موتور را کنترل می‌کند و باعث کاهش مصرف انرژی، افزایش عمر تجهیزات و بهبود عملکرد سیستم می‌شود. با وجود مزایای فراوان، اینورتر نیز مانند هر تجهیز الکترونیکی دیگری ممکن است دچار خرابی شود.
خرابی اینورتر معمولاً به یک عامل واحد محدود نمی‌شود. در بسیاری از موارد، ترکیبی از نوسان برق، گرمای زیاد، نصب نادرست، بار سنگین، تنظیمات اشتباه، رطوبت، گردوغبار و بی‌توجهی به سرویس دوره‌ای باعث کاهش عمر دستگاه می‌شود. شناخت علت خرابی اینورتر به شما کمک می‌کند پیش از آسیب جدی، مشکل را تشخیص دهید و هزینه‌های تعمیر یا تعویض را کاهش دهید.
در این مقاله، مهم‌ترین دلایل خرابی اینورتر، علائم هر مشکل، روش بررسی و راهکارهای پیشگیری را به‌صورت کامل بررسی می‌کنیم.
هشدار ایمنی: داخل اینورتر خازن‌هایی وجود دارد که حتی پس از قطع برق، برای مدتی ولتاژ خطرناک در خود ذخیره می‌کنند. پیش از باز کردن درپوش دستگاه، برق را قطع کرده و زمان تخلیه خازن‌ها را طبق دستورالعمل سازنده رعایت کنید. تعمیر بخش داخلی باید توسط فرد متخصص انجام شود.
۱. نوسان و نامناسب بودن ولتاژ برق
یکی از اصلی‌ترین علت‌های خرابی اینورتر، نوسان شدید برق ورودی است. اینورتر برای کار در محدوده مشخصی از ولتاژ طراحی شده است. اگر ولتاژ از حد مجاز بیشتر یا کمتر شود، بخش‌های مختلف دستگاه مانند یکسوساز، خازن‌های DC و ماژول‌های قدرت تحت فشار قرار می‌گیرند.
افزایش ناگهانی ولتاژ می‌تواند باعث آسیب دیدن خازن‌ها، سوختن مقاومت‌های حفاظتی و خرابی ترانزیستورهای قدرت شود. از طرف دیگر، افت ولتاژ باعث افزایش جریان ورودی و خروجی می‌شود. در این شرایط، اینورتر برای تأمین توان مورد نیاز موتور جریان بیشتری می‌کشد و قطعات آن بیش از حد گرم می‌شوند.
قطع و وصل مکرر برق نیز برای اینورتر خطرناک است. اگر دستگاه بدون رعایت زمان مناسب، بارها خاموش و روشن شود، جریان هجومی زیادی به خازن‌های ورودی وارد می‌شود. این جریان می‌تواند به مدار پیش‌شارژ و یکسوساز آسیب بزند.
راهکار پیشگیری
پیش از نصب اینورتر، ولتاژ شبکه را در حالت عادی و زیر بار اندازه‌گیری کنید. در شبکه‌هایی که نوسان زیادی دارند، استفاده از تجهیزات حفاظتی مناسب، رله کنترل ولتاژ، محافظ صنعتی یا استابلایزر می‌تواند مفید باشد. همچنین ظرفیت کابل، تابلو و ترانسفورماتور باید متناسب با توان دستگاه انتخاب شود.
۲. گرمای بیش از حد و تهویه نامناسب
اینورتر هنگام کار مقداری گرما تولید می‌کند. این گرما معمولاً توسط هیت‌سینک و فن از دستگاه خارج می‌شود. اگر تهویه مناسب نباشد، دمای قطعات داخلی افزایش پیدا می‌کند و عملکرد اینورتر مختل می‌شود.
نصب دستگاه در تابلو کوچک، قرار دادن آن در کنار تجهیزات گرمازا، مسدود بودن دریچه‌های تهویه، خرابی فن یا کثیف بودن هیت‌سینک از عوامل افزایش دما هستند. دمای بالا عمر خازن‌های الکترولیتی را کاهش می‌دهد و باعث فرسودگی سریع‌تر IGBTها و بردهای الکترونیکی می‌شود.
در بسیاری از موارد، اینورتر ابتدا با نمایش خطای Over Temperature خاموش می‌شود. اگر این وضعیت مرتب تکرار شود، قطعات داخلی به‌مرور آسیب می‌بینند و دستگاه حتی در دمای معمولی نیز عملکرد صحیحی نخواهد داشت.
نشانه‌های گرمای زیاد
- داغ شدن بیش از حد بدنه اینورتر
- خاموش شدن دستگاه پس از مدتی کار
- افزایش صدای فن
- نمایش خطای افزایش دما
- تغییر رنگ یا سوختگی اطراف ترمینال‌ها
- کاهش عمر خازن‌ها و خرابی مکرر دستگاه
راهکار پیشگیری
اینورتر باید در محیطی خنک، خشک و دارای گردش هوای مناسب نصب شود. فاصله استاندارد اطراف دستگاه مطابق کاتالوگ رعایت شود. فیلتر تابلو، فن و هیت‌سینک باید به‌صورت دوره‌ای تمیز شوند. در تابلوهای گرم، استفاده از فن تهویه یا کولر تابلو ضروری است.
۳. ورود گردوغبار، رطوبت و مواد شیمیایی
گردوغبار یکی از دشمنان اصلی تجهیزات الکترونیکی است. تجمع گردوغبار روی هیت‌سینک باعث کاهش انتقال حرارت می‌شود. همچنین ذرات گردوغبار ممکن است روی بردهای الکترونیکی بنشینند و در حضور رطوبت، مسیرهای ناخواسته برای عبور جریان ایجاد کنند.
رطوبت نیز می‌تواند باعث زنگ‌زدگی ترمینال‌ها، کاهش مقاومت عایقی، اتصال کوتاه و خرابی برد شود. در محیط‌هایی مانند کارگاه‌های شست‌وشو، صنایع غذایی، معادن، کارخانه‌های سیمان و فضاهای روباز، خطر نفوذ رطوبت و مواد آلاینده بیشتر است.
بخارات اسیدی، روغن، نمک و مواد شیمیایی نیز به روکش سیم‌ها و پوشش برد آسیب می‌زنند. در چنین محیط‌هایی حتی اگر اینورتر در ظاهر سالم باشد، خوردگی تدریجی ممکن است باعث خرابی ناگهانی آن شود.
راهکار پیشگیری
در محیط‌های آلوده باید از تابلوهای دارای درجه حفاظت مناسب استفاده شود. فیلترهای تابلو باید مرتباً تعویض یا تمیز شوند. از شست‌وشوی مستقیم اینورتر با آب یا مواد شوینده خودداری کنید. اگر دستگاه در محیط مرطوب قرار دارد، استفاده از گرم‌کن تابلو، رطوبت‌گیر یا پوشش محافظ برد می‌تواند مفید باشد.
۴. انتخاب اشتباه اینورتر
یکی دیگر از دلایل مهم خرابی، انتخاب اینورتر با توان یا جریان نامناسب است. بسیاری از کاربران تنها به توان موتور توجه می‌کنند، در حالی که نوع بار نیز اهمیت زیادی دارد.
بارهای سبک مانند فن و پمپ معمولاً به جریان راه‌اندازی و اضافه‌بار کمتری نیاز دارند، اما بارهایی مانند نوار نقاله، کمپرسور، جرثقیل، بالابر و دستگاه‌های سنگین به اینورتر با ظرفیت اضافه‌بار بالاتر نیاز دارند. اگر اینورتر برای یک بار سنگین انتخاب شود اما ظرفیت کافی نداشته باشد، جریان آن دائماً به محدوده خطر نزدیک می‌شود.
همچنین استفاده از اینورتر تک‌فاز برای موتور سه‌فاز یا انتخاب مدل نامتناسب با ولتاژ موتور، می‌تواند باعث عملکرد نادرست و آسیب جدی شود.
نکات مهم در انتخاب
- جریان نامی موتور را با جریان خروجی اینورتر مقایسه کنید.
- نوع بار را سبک، متوسط یا سنگین در نظر بگیرید.
- ظرفیت اضافه‌بار درایو را بررسی کنید.
- شرایط محیطی مانند ارتفاع، دما و گردوغبار را لحاظ نمایید.
- تعداد دفعات استارت و توقف را در نظر بگیرید.
- طول کابل موتور را بررسی کنید.
انتخاب صحیح باید بر اساس جریان واقعی موتور و شرایط کاری انجام شود، نه فقط بر اساس عدد توان درج‌شده روی پلاک.
۵. بار اضافی یا گیرپاژ مکانیکی موتور
گاهی علت خرابی اینورتر، خود دستگاه نیست؛ بلکه موتور یا تجهیز مکانیکی متصل به آن مشکل دارد. اگر پمپ، فن، گیربکس، نوار نقاله یا کمپرسور گیرپاژ کند، موتور برای چرخاندن آن به جریان بیشتری نیاز خواهد داشت. این جریان بالا باعث فعال شدن خطاهای اضافه‌جریان و اضافه‌بار می‌شود.
ادامه کار در چنین شرایطی می‌تواند به IGBTهای اینورتر، کابل موتور و سیم‌پیچ‌ها آسیب بزند. خرابی بلبرینگ، سفت بودن تسمه، گیر کردن پروانه پمپ یا ورود جسم خارجی به دستگاه از عوامل رایج افزایش بار هستند.
روش بررسی
جریان هر سه فاز موتور را اندازه‌گیری کنید و آن را با مقدار درج‌شده روی پلاک مقایسه نمایید. موتور را در حالت خاموش از نظر چرخش مکانیکی بررسی کنید. شفت باید بدون گیر و صدای غیرعادی حرکت کند. همچنین گیربکس، کوپلینگ، تسمه و بار متصل به موتور باید بازدید شوند.
۶. تنظیمات اشتباه پارامترها
اینورتر برای عملکرد صحیح باید متناسب با موتور و کاربرد تنظیم شود. ورود اشتباه اطلاعات موتور، تنظیم نامناسب زمان شتاب‌گیری، انتخاب نادرست منحنی V/F یا تعیین غیرصحیح منبع فرمان می‌تواند فشار زیادی به دستگاه وارد کند.
برای نمونه، اگر جریان نامی موتور کمتر از مقدار واقعی وارد شود، اینورتر زودتر از زمان مناسب خطای اضافه‌بار می‌دهد. اگر مقدار جریان بیشتر از مقدار واقعی تنظیم شود، حفاظت حرارتی موتور ضعیف می‌شود و امکان سوختن موتور افزایش می‌یابد.
زمان شتاب‌گیری بسیار کوتاه نیز باعث می‌شود موتور در مدت کمی به سرعت برسد و جریان زیادی بکشد. در مقابل، کاهش سرعت بسیار سریع می‌تواند انرژی برگشتی موتور را افزایش داده و باعث خطای اضافه‌ولتاژ شود.
پارامترهایی که باید دقیق تنظیم شوند
- توان موتور
- ولتاژ نامی
- جریان نامی
- فرکانس نامی
- سرعت یا تعداد دور موتور
- زمان شتاب‌گیری و کاهش سرعت
- حداقل و حداکثر فرکانس
- نوع کنترل؛ V/F یا وکتور
- منبع فرمان و مرجع سرعت
پیش از تغییر پارامترها، از تنظیمات قبلی نسخه پشتیبان تهیه کنید. تغییرات تصادفی ممکن است باعث خرابی یا حرکت ناگهانی موتور شود.
۷. کابل‌کشی نادرست و طول زیاد کابل موتور
کابل بین اینورتر و موتور باید از نظر سطح مقطع، نوع عایق و طول، مناسب باشد. کابل باریک باعث افت ولتاژ و افزایش جریان می‌شود. در کابل آسیب‌دیده یا دارای عایق ضعیف نیز می‌تواند اتصال زمین یا اتصال کوتاه ایجاد کند.
در کابل‌های بسیار بلند، پدیده‌های الکتریکی مانند ظرفیت خازنی کابل و بازتاب موج افزایش پیدا می‌کند. این شرایط به عایق موتور و ترانزیستورهای خروجی اینورتر فشار وارد می‌کند. در چنین کاربردهایی ممکن است استفاده از راکتور خروجی، فیلتر dv/dt یا فیلتر سینوسی لازم باشد.
کابل موتور نباید در کنار کابل‌های فرمان و شبکه عبور داده شود، زیرا نویز ایجادشده می‌تواند باعث اختلال در کنترل اینورتر شود. همچنین خروجی U، V و W نباید به‌اشتباه به برق ورودی متصل شوند؛ این اشتباه معمولاً باعث سوختن بخش قدرت می‌شود.
۸. اتصال کوتاه و خطای اتصال زمین
اتصال کوتاه در خروجی، یکی از خطرناک‌ترین عوامل خرابی اینورتر است. این مشکل ممکن است به دلیل سوختن سیم‌پیچ موتور، خرابی کابل، رطوبت، اشتباه در سیم‌کشی یا تماس فاز با بدنه ایجاد شود.
در صورت اتصال کوتاه، جریان بسیار زیادی از IGBT عبور می‌کند. سیستم حفاظتی معمولاً در زمان کوتاهی دستگاه را خاموش می‌کند، اما اگر شدت اتصال زیاد باشد، ماژول قدرت نیز آسیب می‌بیند.
برای تشخیص، موتور را از اینورتر جدا کنید و کابل‌ها را به‌صورت جداگانه بررسی نمایید. تست عایقی باید با مگااهم‌متر انجام شود. اندازه‌گیری با مولتی‌متر معمولی برای تشخیص دقیق عایق کافی نیست.
۹. قطع و وصل کنتاکتور در خروجی اینورتر
برخی افراد برای قطع موتور، کنتاکتور خروجی را هنگام کار اینورتر قطع می‌کنند. این کار بسیار خطرناک است. اینورتر در حال تولید ولتاژ PWM است و قطع ناگهانی مسیر خروجی می‌تواند باعث ایجاد اضافه‌ولتاژ و قوس الکتریکی شود.
در مواردی، این اشتباه باعث سوختن مستقیم IGBTهای خروجی می‌شود. اگر لازم است موتور متوقف شود، باید از فرمان توقف اینورتر استفاده کنید. کنتاکتور خروجی تنها در شرایطی مجاز است که سازنده روش استفاده از آن را تأیید کرده باشد و منطق کنترلی مناسبی وجود داشته باشد.
۱۰. خرابی فن خنک‌کننده
فن یکی از قطعات مصرفی اینورتر است و عمر محدودی دارد. خرابی فن باعث افزایش دمای هیت‌سینک و قطعات قدرت می‌شود. گاهی فن کاملاً متوقف نمی‌شود، اما سرعت آن کاهش می‌یابد یا صدای غیرعادی تولید می‌کند. در این حالت نیز خنک‌کاری به‌درستی انجام نمی‌شود.
فن باید از نظر چرخش، صدا، لرزش و تجمع گردوغبار بررسی شود. تعویض فن باید با مدل دارای ولتاژ، ابعاد و دبی هوای مشابه انجام گیرد. استفاده از فن ضعیف‌تر ممکن است مشکل را حل نکند.
۱۱. فرسودگی خازن‌های داخلی
خازن‌های بخش DC در اثر گرما، نوسان برق و کارکرد طولانی فرسوده می‌شوند. کاهش ظرفیت یا افزایش مقاومت داخلی خازن باعث ایجاد ریپل در باس DC می‌شود. نتیجه این وضعیت ممکن است خطای اضافه‌ولتاژ، افت ولتاژ، صدای غیرعادی یا خاموشی ناگهانی باشد.
خازن‌های بادکرده، نشتی‌دار یا تغییررنگ‌داده باید تعویض شوند. البته ظاهر سالم خازن نیز همیشه به معنی سلامت آن نیست و بررسی دقیق به تجهیزات تخصصی نیاز دارد.
۱۲. ارت نامناسب و نویز الکتریکی
اتصال زمین ضعیف می‌تواند باعث عملکرد نادرست حفاظت‌ها، افزایش نویز و حتی آسیب دیدن برد کنترل شود. در سیستم‌هایی که موتور و اینورتر به‌درستی ارت نشده‌اند، احتمال برق‌گرفتگی و خطاهای متناوب افزایش پیدا می‌کند.
کابل ارت باید سطح مقطع مناسب داشته باشد و به نقطه زمین استاندارد متصل شود. از اتصال ارت به لوله آب یا مسیرهای نامطمئن خودداری کنید. کابل‌های فرمان و ارتباطی نیز باید از منابع نویز مانند موتور، کنتاکتور و کابل قدرت فاصله داشته باشند.
نشانه‌های خرابی اینورتر
خرابی اینورتر همیشه با سوختن کامل دستگاه همراه نیست. برخی نشانه‌ها می‌توانند پیش از خرابی جدی، مشکل را مشخص کنند:
- نمایش مکرر کدهای خطا
- روشن نشدن نمایشگر
- خاموش شدن دستگاه زیر بار
- صدای وزوز، تق‌تق یا جرقه
- بوی سوختگی
- داغ شدن غیرعادی بدنه
- نوسان سرعت موتور
- روشن نشدن موتور با وجود فرمان استارت
- اختلاف جریان بین فازهای خروجی
- ریست شدن مداوم تنظیمات
- قطع شدن ارتباط با PLC یا پنل
اگر هر یک از این علائم مشاهده شد، بهتر است دستگاه بدون بررسی دوباره راه‌اندازی نشود.
روش اصولی تشخیص علت خرابی
برای عیب‌یابی اینورتر، ابتدا کد خطا را یادداشت کنید. سپس شرایطی را که خطا رخ داده مشخص نمایید؛ آیا خطا هنگام استارت، توقف، افزایش بار یا پس از گرم شدن رخ می‌دهد؟
در مرحله بعد، ولتاژ ورودی، تعادل فازها، فیوزها، کنتاکتورها و اتصالات را بررسی کنید. سپس موتور و کابل خروجی را از نظر اتصال کوتاه و عایقی آزمایش نمایید. در ادامه، وضعیت مکانیکی بار، پارامترهای موتور و سیستم خنک‌کننده بررسی شود.
موتور را در صورت امکان از اینورتر جدا و تست کنید. اگر اینورتر بدون اتصال موتور نیز خطا می‌دهد، احتمال خرابی داخلی بیشتر است. اگر خطا فقط با اتصال موتور رخ می‌دهد، باید موتور، کابل یا بار مکانیکی بررسی شود.
چگونه از خرابی اینورتر جلوگیری کنیم؟
- اینورتر را متناسب با نوع بار انتخاب کنید.
- ولتاژ شبکه را به‌صورت دوره‌ای کنترل نمایید.
- دستگاه را در محیط خشک و دارای تهویه نصب کنید.
- فیلتر، فن و هیت‌سینک را مرتب تمیز کنید.
- از کابل مناسب و دارای عایق سالم استفاده کنید.
- کابل موتور را از کابل‌های فرمان جدا کنید.
- پارامترهای موتور را دقیق وارد نمایید.
- از قطع و وصل کنتاکتور در خروجی خودداری کنید.
- ارت استاندارد اجرا کنید.
- جریان موتور و دمای تابلو را ثبت و کنترل نمایید.
- در بارهای سنگین از مقاومت ترمز و تجهیزات حفاظتی مناسب استفاده کنید.
- خطاها را فقط با ریست کردن نادیده نگیرید.
- سرویس دوره‌ای را طبق شرایط کاری انجام دهید.
چه زمانی تعمیر اینورتر ضروری است؟
اگر دستگاه بوی سوختگی دارد، فیوز داخلی را مرتباً می‌سوزاند، IGBTها اتصال کوتاه شده‌اند، خازن‌ها باد کرده‌اند یا نمایشگر کاملاً خاموش است، تعمیر تخصصی لازم است. همچنین اگر خطا پس از بررسی موتور، کابل، برق و تنظیمات برطرف نشد، نباید به‌صورت مکرر دستگاه را ریست کرد.
تعمیر اینورتر شامل بررسی مدار ورودی، یکسوساز، خازن‌های DC، ماژول‌های IGBT، سنسورهای جریان، برد کنترل و مدار تغذیه است. این کار به ابزارهایی مانند مولتی‌متر تخصصی، منبع تغذیه آزمایشگاهی، اسیلوسکوپ و تجهیزات تست عایقی نیاز دارد.
جمع‌بندی
علت خرابی اینورتر معمولاً به نوسان برق، گرمای زیاد، تهویه نامناسب، گردوغبار، رطوبت، بار اضافی، انتخاب نادرست، تنظیمات اشتباه، کابل‌کشی نامناسب یا فرسودگی قطعات مربوط می‌شود. در بسیاری از موارد، اینورتر تنها نتیجه مشکل را نشان می‌دهد و عامل اصلی خرابی در موتور، کابل یا سیستم مکانیکی قرار دارد.
برای جلوگیری از خرابی، باید دستگاه به‌درستی انتخاب و نصب شود، پارامترها مطابق پلاک موتور تنظیم شوند و سرویس‌های دوره‌ای جدی گرفته شوند. ثبت کدهای خطا و بررسی شرایط وقوع آنها نیز روند عیب‌یابی را سریع‌تر می‌کند.
مهم‌ترین نکته این است که ریست کردن مداوم اینورتر راه‌حل واقعی نیست. ابتدا باید علت خطا مشخص شود و پس از رفع مشکل، دستگاه دوباره راه‌اندازی گردد. رعایت اصول ایمنی، استفاده از تکنسین متخصص و اجرای نگهداری پیشگیرانه می‌تواند عمر اینورتر را افزایش داده و از توقف ناگهانی و هزینه‌های سنگین تعمیر جلوگیری کند.
