مقدمه
عیب یابی تخصصی و رفع خطای اینورتر هیوندای، اینورتر هیوندای یکی از تجهیزات پرکاربرد برای کنترل سرعت، گشتاور و جهت چرخش موتورهای سه‌فاز در صنایع مختلف است. اینورترهای سری N700، N700E، N800 و مدل‌های مشابه، امکاناتی مانند کنترل برداری، تنظیم شتاب‌گیری و توقف، کنترل PID، ترمز دینامیکی، ارتباط شبکه و حفاظت‌های متعدد را در اختیار کاربر قرار می‌دهند. با وجود این قابلیت‌ها، عواملی مانند تنظیم نادرست پارامترها، نوسان برق، اضافه‌بار، تهویه نامناسب، انتخاب اشتباه ظرفیت، خرابی موتور و فرسودگی قطعات داخلی ممکن است باعث نمایش خطا شوند.
کدهای خطا در مدل‌های مختلف هیوندای همیشه یکسان نیستند. برای مثال، ممکن است یک خطا در یک سری با کد E01 و در مدل دیگری با عبارت OC یا نام متفاوت نمایش داده شود. بنابراین پیش از هر اقدامی باید مدل دقیق اینورتر، دفترچه راهنما، کد خطا و شرایطی که خطا در آن رخ داده است بررسی شود. ریست‌کردن مداوم دستگاه بدون شناسایی علت اصلی، روش عیب‌یابی نیست و می‌تواند به موتور، IGBT یا مقاومت ترمز آسیب وارد کند.
نکات ایمنی پیش از عیب‌یابی
داخل اینورتر هیوندای، حتی پس از قطع برق، خازن‌های باس DC برای مدتی شارژ باقی می‌مانند. پیش از باز کردن درپوش دستگاه، کلید اصلی را قطع و مدار را قفل کنید. مدت زمان تخلیه خازن را مطابق دفترچه رعایت کرده و سپس ولتاژ بین ترمینال‌های باس DC، معمولاً P/+ و N/-، را با مولتی‌متر مناسب اندازه‌گیری کنید. تنها زمانی کار را ادامه دهید که ولتاژ به مقدار ایمن رسیده باشد.
در زمان روشن بودن اینورتر، کابل موتور را جدا یا وصل نکنید. قطع خروجی در حالت PWM می‌تواند موجب خرابی IGBT شود. همچنین برای تست عایقی موتور با مگااهم‌متر، موتور و کابل آن باید کاملاً از خروجی اینورتر جدا باشند؛ زیرا ولتاژ بالای مگااهم‌متر ممکن است به مدار قدرت آسیب بزند. اندازه‌گیری خروجی با مولتی‌متر معمولی نیز گاهی نتیجه دقیقی ندارد، چون موج خروجی اینورتر سینوسی خالص نیست.
فرآیند اصولی تشخیص خطا
ابتدا کد خطا، زمان وقوع، فرکانس خروجی، جریان موتور و وضعیت بار را ثبت کنید. مشخص کنید خطا هنگام استارت، شتاب‌گیری، توقف، کار در دور ثابت یا پس از گرم‌شدن دستگاه رخ می‌دهد. تفاوت بین این شرایط اطلاعات مهمی درباره علت خرابی ارائه می‌دهد.
پس از ثبت اطلاعات، سیستم را به چهار بخش تقسیم کنید: برق ورودی، اینورتر، کابل و موتور، و بار مکانیکی. برای مثال، گیرپاژ پمپ، سفت‌شدن تسمه، خرابی بلبرینگ یا بسته‌شدن مسیر سیال ممکن است باعث خطای اضافه‌جریان شود؛ در حالی‌که ظاهر خطا، مشکل را به اینورتر نسبت می‌دهد.
اگر امکان دارد، تاریخچه خطا را از طریق کی‌پد یا نرم‌افزار مربوط به اینورتر بخوانید. پاک‌کردن حافظه خطا پیش از ثبت اطلاعات باعث از دست رفتن سرنخ مهم می‌شود. همچنین تنظیمات فعلی را با پارامترهای استاندارد و اطلاعات پلاک موتور مقایسه کنید.
خطای اضافه‌جریان؛ Overcurrent
خطای اضافه‌جریان ممکن است با OC، E01، E02 یا کدهای مشابه نمایش داده شود. در بعضی مدل‌های هیوندای، کدهای جداگانه برای اضافه‌جریان هنگام شتاب‌گیری، کاهش سرعت و کار با دور ثابت وجود دارد.
دلایل رایج این خطا عبارت‌اند از:
- کوتاه‌شدن فازهای خروجی؛
- خرابی عایق موتور یا کابل؛
- شتاب‌گیری بسیار سریع؛
- سنگین‌بودن بار مکانیکی؛
- تنظیم اشتباه اطلاعات موتور؛
- اتصال نادرست ستاره یا مثلث؛
- کوچک‌بودن ظرفیت اینورتر؛
- خرابی بلبرینگ، پمپ یا گیربکس؛
- ایراد در ماژول IGBT.
ابتدا موتور را از بار مکانیکی جدا کرده و با فرکانس پایین راه‌اندازی کنید. مقاومت سیم‌پیچ‌ها را بین فازهای U، V و W اندازه بگیرید. مقدار مقاومت‌ها باید تقریباً نزدیک به هم باشد. اختلاف محسوس میان فازها می‌تواند نشانه سوختگی یا اتصال ناقص سیم‌پیچ باشد.
اگر خطا فقط هنگام شتاب‌گیری رخ می‌دهد، زمان ACC را افزایش دهید و در صورت نیاز از منحنی شتاب‌گیری S استفاده کنید. اطلاعات ولتاژ، جریان، توان، فرکانس و دور موتور را دقیقاً از روی پلاک وارد کنید. اتصال موتور نیز باید مطابق ولتاژ درج‌شده روی پلاک انجام شود. در کاربردهای سنگین، استفاده از کنترل برداری و اجرای Auto Tune می‌تواند گشتاور راه‌اندازی را بهبود دهد.
خطای اضافه‌ولتاژ؛ Overvoltage
خطای اضافه‌ولتاژ معمولاً هنگام توقف یا کاهش سرعت دیده می‌شود. در این حالت موتور به‌دلیل اینرسی بار مانند ژنراتور عمل کرده و انرژی را به باس DC اینورتر برمی‌گرداند. فن‌های بزرگ، سانتریفیوژها، جرثقیل‌ها، آسانسورها و بارهای دارای فلایویل بیشتر در معرض این خطا هستند.
اگر خطا هنگام کاهش سرعت رخ می‌دهد، زمان DEC را افزایش دهید. در صورتی‌که توقف سریع ضروری باشد، باید مقاومت ترمز و در صورت نیاز یونیت ترمز خارجی نصب شود. مقدار اهم مقاومت، توان لحظه‌ای و توان حرارتی آن باید با توان اینورتر و سیکل کاری هماهنگ باشد.
ولتاژ ورودی را نیز بررسی کنید؛ زیرا افزایش غیرعادی ولتاژ شبکه یا قطع و وصل شدید کنتاکتورها می‌تواند خطا ایجاد کند. مقاومت ترمز را به ترمینال اشتباه متصل نکنید و هرگز از مقاومت کم‌اهم و بدون محاسبه استفاده نکنید. خرابی مدار چاپر ترمز نیز ممکن است علت باقی‌ماندن خطا باشد.
خطای کمبود ولتاژ؛ Undervoltage
خطای کمبود ولتاژ با UV یا کد مشابه نمایش داده می‌شود و معمولاً در اثر افت شدید ولتاژ ورودی، قطع یک فاز، شل‌بودن اتصالات یا ضعف شبکه برق ایجاد می‌شود. ولتاژ هر سه فاز را هم در حالت بی‌باری و هم هنگام استارت موتور اندازه‌گیری کنید.
فیوزها، کلید اصلی، کنتاکتور، کابل ورودی و ترمینال‌ها را از نظر سوختگی، شل‌بودن و گرم‌شدن بررسی نمایید. اگر فقط در زمان راه‌اندازی خطا اتفاق می‌افتد، ممکن است سطح مقطع کابل کم باشد یا شبکه توان کافی نداشته باشد. در برخی شرایط، اصلاح سیم‌کشی، کاهش افت ولتاژ و استفاده از راکتور ورودی کمک‌کننده است. افزایش محدوده مجاز حفاظت ولتاژ بدون رفع مشکل شبکه، راهکار ایمنی محسوب نمی‌شود.
خطای اضافه‌بار موتور و اینورتر
خطای اضافه‌بار معمولاً در اثر بالا‌بودن جریان برای مدت مشخص ایجاد می‌شود و با خطای اضافه‌جریان لحظه‌ای تفاوت دارد. در این وضعیت ممکن است موتور چند دقیقه کار کند و سپس به‌دلیل فعال‌شدن حفاظت حرارتی متوقف شود.
ابتدا جریان واقعی هر سه فاز را اندازه‌گیری و با جریان نامی پلاک موتور مقایسه کنید. تسمه بیش از حد سفت، بلبرینگ خراب، گرفتگی پمپ، فشار بالای خط، اصطکاک گیربکس و وزن بیش از ظرفیت نوار نقاله از عوامل مکانیکی رایج هستند.
اگر جریان هر سه فاز زیاد باشد، مشکل احتمالاً از بار، تنظیمات یا کوچک‌بودن اینورتر است. اگر جریان یکی از فازها با دو فاز دیگر اختلاف زیادی داشته باشد، کابل، ترمینال و سیم‌پیچ موتور را بررسی کنید. جریان نامی موتور را درست در پارامتر مربوط به حفاظت حرارتی وارد کنید و حفاظت اضافه‌بار را غیرفعال نکنید.
خطای افزایش دما
خطای دمای بالا معمولاً با OH یا کدهای مشابه نشان داده می‌شود. تجمع گردوغبار روی هیت‌سینک، خرابی فن، دمای زیاد تابلو، نصب چند درایو در فضای بسته و بالا‌بودن فرکانس کریر از دلایل مهم این خطا هستند.
فن باید آزادانه بچرخد و صدای ساییدگی یا لرزش نداشته باشد. مسیر ورود و خروج هوا را تمیز کنید و فاصله استاندارد اطراف اینورتر را رعایت نمایید. اگر تابلو در محیط گرم نصب شده است، تهویه، فیلتر یا کولر تابلو را اصلاح کنید.
فرکانس کریر بالاتر صدای موتور را کاهش می‌دهد، اما حرارت اینورتر را افزایش می‌دهد. در کاربردهای سنگین یا محیط گرم، کاهش مناسب فرکانس کریر می‌تواند به کاهش دما کمک کند. البته این کار باید با توجه به صدای قابل‌قبول موتور و توصیه دفترچه انجام شود.
خطای اتصال زمین و نشتی جریان
خطای اتصال زمین، Earth Fault یا Ground Fault معمولاً ناشی از خرابی عایق موتور، رطوبت، آسیب کابل، تماس سیم با بدنه یا نشتی زیاد در کابل‌های بلند است. ابتدا موتور و کابل را از خروجی اینورتر جدا کرده و مقاومت عایقی هر فاز نسبت به بدنه را با مگااهم‌متر بررسی کنید.
در صورت پایین‌بودن مقاومت عایقی، موتور باید خشک و تعمیر شود. کابل‌های له‌شده یا روغنی نیز باید تعویض شوند. کابل‌های طولانی باعث افزایش جریان نشتی خازنی می‌شوند؛ بنابراین در مسیرهای طولانی ممکن است استفاده از راکتور خروجی یا فیلتر سینوسی ضروری باشد.
ارت حفاظتی را قطع نکنید و برای حذف خطا، حفاظت اتصال زمین را غیرفعال نسازید. اتصال صحیح بدنه موتور، شیلد و تابلو به سیستم ارت، هم برای ایمنی و هم برای کاهش نویز اهمیت دارد.
خطای قطع فاز ورودی یا خروجی
قطع فاز ورودی ممکن است در اثر سوختن فیوز، خرابی کنتاکتور یا شل‌بودن کابل ایجاد شود. هر سه فاز ورودی را اندازه‌گیری کنید و فقط به بررسی ولتاژ در حالت بی‌باری اکتفا نکنید؛ افت ولتاژ باید هنگام کار نیز کنترل شود.
در بخش خروجی، کابل موتور، ترمینال‌های U، V و W و سلامت سیم‌پیچ‌ها را بررسی نمایید. عدم تعادل شدید جریان خروجی ممکن است نشانه قطع فاز، اتصال بد یا خرابی موتور باشد. استفاده از کنتاکتور برای قطع و وصل مستقیم خروجی اینورتر در حال کار ممنوع است، مگر اینکه مدار به‌طور مشخص توسط سازنده طراحی شده باشد.
خطاهای فرمان، توقف اضطراری و ارتباط
گاهی اینورتر خطایی نشان نمی‌دهد، اما موتور نیز حرکت نمی‌کند. در این شرایط منبع فرمان RUN را بررسی کنید. ممکن است اینورتر روی حالت ترمینال تنظیم شده باشد، اما کاربر از کی‌پد فرمان بدهد، یا برعکس.
ورودی‌های دیجیتال، شستی توقف اضطراری، مدار حفاظتی، حداقل و حداکثر فرکانس، ممنوع‌بودن جهت معکوس و وضعیت ترمینال‌های Enable یا STO باید کنترل شوند. در سیستم‌های دارای PLC، منبع فرکانس و مقیاس ورودی آنالوگ نیز اهمیت دارد.
خطای ارتباطی در شبکه RS485 می‌تواند ناشی از اشتباه‌بودن آدرس، سرعت انتقال، parity، قطب‌های A و B یا نبود مقاومت انتهایی باشد. استفاده از کابل زوج تابیده شیلددار و دور نگه‌داشتن کابل ارتباطی از کابل موتور، کیفیت ارتباط را بهتر می‌کند.
خطای انکودر و فیدبک
در سیستم‌های حلقه‌بسته، خطای انکودر معمولاً از قطع کابل، تغذیه نامناسب، تنظیم اشتباه تعداد پالس، جابه‌جایی کانال‌های A و B یا خرابی خود انکودر ناشی می‌شود. ولتاژ تغذیه، سوکت‌ها، شیلد، جهت چرخش و پارامتر پالس بر دور را بررسی کنید.
کابل انکودر نباید در کنار کابل قدرت یا کابل خروجی اینورتر قرار گیرد. شل‌بودن سوکت یا ورود روغن و رطوبت به آن نیز می‌تواند خطاهای مقطعی ایجاد کند.
خطای پارامتر، حافظه و خرابی سخت‌افزاری
اگر تنظیمات به‌طور ناگهانی تغییر کرده یا خطای حافظه و EEPROM نمایش داده می‌شود، ابتدا از پارامترها نسخه پشتیبان تهیه کنید و دستگاه را مطابق دستورالعمل کارخانه بازنشانی نمایید. نوسان شدید برق، خرابی حافظه یا آسیب برد کنترل می‌تواند باعث برگشت تنظیمات شود.

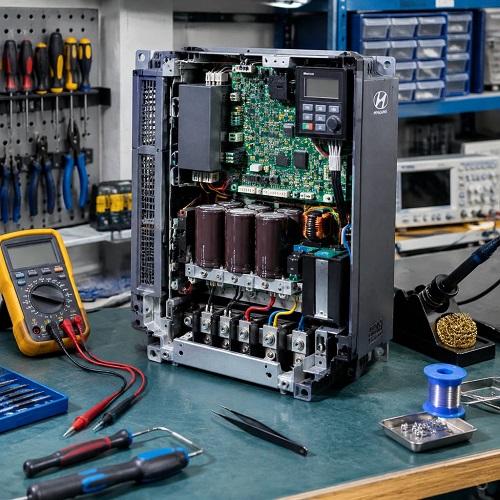

اگر خطا بدون اتصال موتور باقی بماند، فیوز داخلی بسوزد، بوی سوختگی ایجاد شود یا اتصال کوتاه در تست دیودی IGBT مشاهده شود، احتمال خرابی بخش قدرت وجود دارد. تعمیر IGBT، خازن باس، مدار تغذیه و برد کنترل باید توسط متخصص انجام شود؛ زیرا تعویض یک قطعه بدون بررسی علت اصلی، معمولاً به تکرار خرابی منجر می‌شود.
مراحل تست نهایی پس از تعمیر
پس از رفع علت، خطا را پاک کرده و ابتدا موتور را بدون بار و با فرکانس پایین راه‌اندازی کنید. جهت چرخش، جریان، صدای موتور، دمای اینورتر و زمان شتاب‌گیری را کنترل نمایید. سپس بار را به‌تدریج وارد مدار کنید و در هر مرحله جریان را با مقدار پلاک مقایسه نمایید.
پارامترهای موتور، زمان‌های ACC و DEC، حد جریان، فرکانس کریر و عملکرد ترمز را ثبت کنید. اگر خطا دوباره ظاهر شد، شرایط دقیق وقوع آن را یادداشت کنید و از ریست‌های مکرر خودداری نمایید.
نگهداری پیشگیرانه
برای افزایش عمر اینورتر هیوندای، تابلو را از گردوغبار و رطوبت دور نگه دارید، فن‌ها و فیلترها را دوره‌ای تمیز کنید، اتصالات قدرت را از نظر شل‌شدن بررسی نمایید و دمای محیط را کنترل کنید. کابل موتور و کابل فرمان را از مسیرهای جدا عبور دهید و پارامترهای تنظیم‌شده را ذخیره کنید.
عیب‌یابی تخصصی اینورتر هیوندای باید بر اساس کد خطا، زمان وقوع، اندازه‌گیری واقعی و بررسی هم‌زمان برق، موتور، بار و تنظیمات انجام شود. تشخیص درست علت، نه‌تنها خطا را برطرف می‌کند، بلکه از آسیب مجدد به موتور و درایو جلوگیری کرده و پایداری کل سیستم را افزایش می‌دهد.
