مقدمه

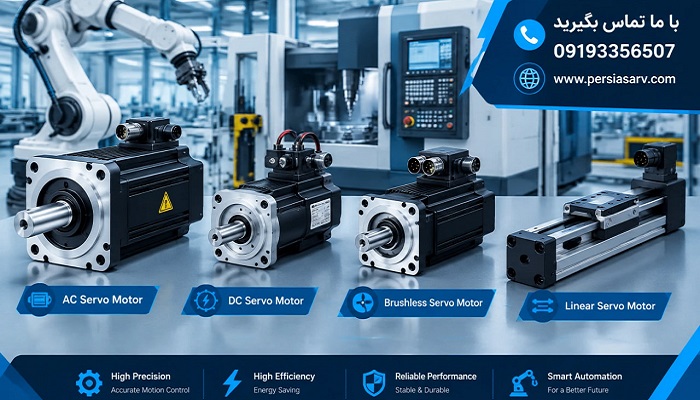

انواع سروو موتور صنعتی و کاربرد هرکدام، سروو موتور صنعتی یکی از مهم‌ترین تجهیزات سیستم‌های اتوماسیون و کنترل حرکت است که برای کنترل دقیق موقعیت، سرعت، گشتاور و شتاب به کار می‌رود. برخلاف موتورهای معمولی که اغلب فقط برای چرخش مداوم استفاده می‌شوند، سروو موتور می‌تواند محور خود را در موقعیت مشخصی متوقف کند، سرعت را با دقت بالا تغییر دهد و در برابر تغییرات بار، عملکرد خود را اصلاح نماید.
این قابلیت به کمک مجموعه‌ای شامل موتور، سروو درایو، انکودر یا رزولور، کنترلر و نرم‌افزار کنترلی ایجاد می‌شود. سروو موتورها در ربات‌های صنعتی، ماشین‌آلات CNC، دستگاه‌های بسته‌بندی، چاپ، تزریق پلاستیک، خطوط مونتاژ، تجهیزات پزشکی و سیستم‌های جابه‌جایی کاربرد دارند. انتخاب نوع مناسب سروو موتور به عواملی مانند توان، گشتاور، سرعت، دقت، نوع بار، میزان شتاب‌گیری، شرایط محیطی و روش انتقال نیرو بستگی دارد.
سروو موتور چگونه کار می‌کند؟
در یک سیستم سروو، کنترلر موقعیت یا سرعت موردنظر را به درایو ارسال می‌کند. درایو بر اساس این فرمان، جریان و فرکانس مناسب را به موتور می‌دهد. هم‌زمان، انکودر موقعیت واقعی محور را اندازه‌گیری و به درایو بازمی‌گرداند. درایو مقدار واقعی را با مقدار فرمان مقایسه کرده و در صورت وجود خطا، جریان موتور را اصلاح می‌کند.
این فرآیند که به آن کنترل حلقه‌بسته گفته می‌شود، موجب می‌شود موتور بتواند با دقت بالا حرکت کند. برای مثال در یک دستگاه بسته‌بندی، سروو موتور باید شفت خود را دقیقاً به‌اندازه مشخصی بچرخاند تا محل برش یا دوخت با محصول هماهنگ باشد. در صورت تغییر سرعت خط یا افزایش بار، سیستم سروو به‌صورت خودکار حرکت را اصلاح می‌کند.
اجزای اصلی سیستم سروو
سروو موتور به‌تنهایی یک سیستم کامل نیست و معمولاً از اجزای زیر تشکیل می‌شود:
- موتور: تبدیل انرژی الکتریکی به حرکت مکانیکی را انجام می‌دهد.
- سروو درایو: جریان، ولتاژ، سرعت و گشتاور موتور را کنترل می‌کند.
- انکودر یا رزولور: موقعیت، سرعت و جهت چرخش محور را اندازه‌گیری می‌کند.
- کنترلر یا PLC: فرمان حرکت، موقعیت و سرعت را تعیین می‌کند.
- گیربکس یا مکانیزم انتقال: در صورت نیاز، سرعت را کاهش و گشتاور را افزایش می‌دهد.
- کابل قدرت و فیدبک: ارتباط میان موتور، درایو و کنترلر را برقرار می‌کنند.
هماهنگی میان این اجزا اهمیت زیادی دارد. استفاده از موتور و درایو ناسازگار، انتخاب نادرست انکودر یا تنظیم اشتباه پارامترها می‌تواند باعث لرزش، خطای موقعیت، افزایش دما و توقف ناگهانی شود.
دسته‌بندی سروو موتورهای صنعتی
سروو موتورها را می‌توان بر اساس نوع موتور، نوع فیدبک، شکل حرکت و نحوه نصب دسته‌بندی کرد. متداول‌ترین انواع عبارت‌اند از سروو موتور DC جاروبک‌دار، سروو موتور BLDC، سروو موتور AC سنکرون، سروو موتور القایی، سروو موتور خطی، موتور گشتاور و استپر موتور حلقه‌بسته.
۱. سروو موتور DC جاروبک‌دار
سروو موتور DC جاروبک‌دار از قدیمی‌ترین انواع سروو موتورها است. در این موتور، انتقال جریان به سیم‌پیچ روتور به کمک جاروبک و کموتاتور انجام می‌شود. ساختار کنترلی این نوع موتور ساده است و کنترل سرعت و گشتاور آن با تغییر ولتاژ یا جریان DC امکان‌پذیر خواهد بود.
مهم‌ترین مزیت سروو موتور DC، پاسخ سریع، کنترل ساده و گشتاور مناسب در سرعت‌های پایین است. این موتورها در گذشته در ماشین‌آلات آزمایشگاهی، تجهیزات موقعیت‌دهی، سیستم‌های کوچک اتوماسیون و دستگاه‌های قدیمی CNC کاربرد زیادی داشتند.
با وجود این مزایا، جاروبک و کموتاتور به‌مرور ساییده می‌شوند و نیاز به سرویس و تعویض دارند. ایجاد جرقه، تولید گردوغبار کربنی و محدودیت در سرعت بالا نیز از معایب آن است. امروزه در کاربردهای صنعتی حساس، معمولاً موتورهای بدون جاروبک جایگزین این نوع شده‌اند؛ اما سروو موتورهای DC هنوز در تجهیزات قدیمی و پروژه‌های کم‌هزینه مورد استفاده قرار می‌گیرند.
۲. سروو موتور براشلس DC یا BLDC
سروو موتور BLDC فاقد جاروبک مکانیکی است و کموتاسیون آن به‌صورت الکترونیکی توسط درایو انجام می‌شود. روتور این موتور معمولاً دارای آهنربای دائم است و استاتور، سیم‌پیچ‌های چندفاز دارد. حذف جاروبک باعث کاهش استهلاک، افزایش عمر و امکان کار در سرعت‌های بالاتر شده است.
موتورهای BLDC راندمان مناسب، ابعاد فشرده و نسبت توان به وزن بالایی دارند. این موتورها در ربات‌های سبک، تجهیزات پزشکی، ماشین‌آلات کوچک، سیستم‌های انتقال دقیق، فن‌های صنعتی پیشرفته و دستگاه‌های مونتاژ استفاده می‌شوند.
سروو موتور BLDC برای کاربردهایی مناسب است که به سرعت بالا، اندازه کوچک و تعمیر و نگهداری کم نیاز دارند. با این حال، برای کنترل دقیق موقعیت باید از انکودر مناسب و درایو سازگار استفاده شود. کیفیت درایو و الگوریتم کموتاسیون در عملکرد این موتور تأثیر زیادی دارد.
۳. سروو موتور AC سنکرون
سروو موتور AC سنکرون یا PMSM یکی از رایج‌ترین انواع سروو موتور در صنایع مدرن است. این موتور معمولاً دارای آهنربای دائم روی روتور بوده و سرعت چرخش آن با میدان مغناطیسی استاتور هماهنگ می‌ماند. به همین دلیل، کنترل دقیق سرعت، موقعیت و گشتاور در آن امکان‌پذیر است.
سروو موتورهای AC سنکرون راندمان بالا، پاسخ دینامیکی سریع، گشتاور زیاد در ابعاد کوچک و دقت موقعیتی بسیار خوبی دارند. این ویژگی‌ها باعث شده است از آن‌ها در دستگاه‌های CNC، ربات‌های صنعتی، ماشین‌های بسته‌بندی، چاپگرهای صنعتی، خطوط مونتاژ و تجهیزات برش استفاده شود.
در دستگاه CNC، سروو موتور AC می‌تواند محور را با دقت بسیار بالا حرکت دهد و در برابر تغییرات بار، سرعت خود را حفظ کند. در دستگاه بسته‌بندی نیز برای کنترل طول فیلم، موقعیت فک دوخت، حرکت تیغه و هماهنگی چند محور استفاده می‌شود.
عیب اصلی این موتور، نیاز به سروو درایو تخصصی و تنظیم دقیق پارامترها است. قیمت اولیه آن نیز معمولاً از موتورهای القایی و سیستم‌های ساده بیشتر است؛ اما دقت و بهره‌وری بالاتر، هزینه سرمایه‌گذاری را در بسیاری از پروژه‌ها توجیه می‌کند.
۴. سروو موتور AC القایی
سروو موتور AC القایی از نظر ساختار شبیه موتورهای آسنکرون معمولی است، اما با درایو پیشرفته و فیدبک مناسب، می‌تواند به‌صورت سروو کنترل شود. این موتور به آهنربای دائم نیاز ندارد و ساختار آن در برابر شرایط سخت صنعتی مقاوم است.
موتورهای القایی سروو برای کاربردهایی که به گشتاور بالا، استحکام مکانیکی و تحمل محیط صنعتی نیاز دارند مناسب هستند. در نوار نقاله‌های سنگین، اکسترودرها، ماشین‌آلات فلزکاری، بالابرها و تجهیزات دارای بار متغیر می‌توان از این موتورها استفاده کرد.
در مقایسه با موتورهای سنکرون، موتور القایی معمولاً راندمان و چگالی توان پایین‌تری دارد و پاسخ آن در سرعت‌های بسیار پایین محدودتر است. با این حال، قیمت مناسب، ساختار مقاوم و امکان استفاده در توان‌های بالا، آن را برای بسیاری از پروژه‌های صنعتی به گزینه‌ای کاربردی تبدیل کرده است.
۵. سروو موتور خطی
سروو موتور خطی به‌جای تولید حرکت دورانی، حرکت مستقیم و خطی ایجاد می‌کند. می‌توان آن را مشابه یک موتور دورانی دانست که ساختار آن در راستای طول باز شده است. این موتور از بخش متحرک و ثابت تشکیل می‌شود و معمولاً به ریل، انکودر خطی و درایو مخصوص نیاز دارد.
مزیت مهم موتور خطی، حذف پیچ، مهره، تسمه، زنجیر و گیربکس در مسیر انتقال حرکت است. بنابراین اصطکاک، لقی مکانیکی و خطای انتقال کاهش می‌یابد. سروو موتورهای خطی در ماشین‌های برش دقیق، دستگاه‌های CNC، سیستم‌های Pick and Place، تجهیزات نیمه‌هادی، پرینترهای صنعتی و خطوط مونتاژ سریع استفاده می‌شوند.
سرعت بالا، شتاب زیاد و دقت مناسب از ویژگی‌های این موتورها است. در مقابل، قیمت بالا، حساسیت به آلودگی، نیاز به نصب دقیق و دشواری حفاظت در برابر گردوغبار از معایب آن‌ها محسوب می‌شود. موتور خطی زمانی انتخاب مناسبی است که دقت و سرعت حرکت مستقیم، از هزینه اولیه مهم‌تر باشد.
۶. موتور گشتاور یا Torque Motor
موتور گشتاور نوعی موتور سنکرون با آهنربای دائم است که برای تولید گشتاور زیاد در سرعت پایین طراحی می‌شود. این موتور معمولاً مستقیماً به محور بار متصل می‌شود و به گیربکس یا انتقال مکانیکی اضافی نیاز ندارد.
حذف گیربکس باعث کاهش لقی، صدا، استهلاک و خطای مکانیکی می‌شود. موتورهای گشتاور در میزهای چرخان CNC، ربات‌های دقیق، دستگاه‌های سیم‌پیچی، سیستم‌های چرخش دوربین، ماشین‌آلات چاپ و تجهیزات تولید نیمه‌هادی به کار می‌روند.
این موتورها برای حرکت‌های دقیق و نرم بسیار مناسب هستند، اما قیمت بالاتر و نیاز به طراحی مکانیکی دقیق دارند. دفع حرارت نیز در مدل‌های گشتاور بالا اهمیت زیادی دارد؛ زیرا موتور ممکن است در سرعت پایین، جریان زیادی مصرف کند.
۷. استپر موتور حلقه‌بسته
استپر موتور به‌طور معمول یک موتور حلقه‌باز است و موقعیت آن بر اساس تعداد پالس‌های دریافتی تعیین می‌شود. اگر انکودر به آن اضافه شود و درایو بتواند خطای موقعیت را اصلاح کند، به آن استپر سروو یا استپر حلقه‌بسته گفته می‌شود.
این سیستم از نظر قیمت بین استپر معمولی و سروو موتور قرار دارد. در سرعت‌های پایین گشتاور مناسبی ارائه می‌دهد و معمولاً برای محورهای سبک، دستگاه‌های CNC کوچک، پرینترهای سه‌بعدی صنعتی، تجهیزات حکاکی، دستگاه‌های برش و ماشین‌آلات آزمایشگاهی کاربرد دارد.
مزیت آن، هزینه پایین‌تر، عدم نیاز به تنظیمات پیچیده و کنترل مناسب در کاربردهای متوسط است. با این حال، پاسخ دینامیکی و توان آن معمولاً به پای سروو موتور AC نمی‌رسد. برای بارهای سنگین، شتاب‌های بسیار بالا و کاربردهای شبانه‌روزی حساس، سروو موتور واقعی انتخاب مطمئن‌تری است.
دسته‌بندی بر اساس نوع فیدبک
یکی دیگر از روش‌های دسته‌بندی سروو موتورها، نوع فیدبک آن‌ها است. انکودر افزایشی موقعیت را بر اساس پالس‌ها اندازه‌گیری می‌کند و قیمت مناسب‌تری دارد. انکودر مطلق، موقعیت محور را حتی پس از قطع برق حفظ می‌کند و برای ماشین‌هایی که پس از خاموش و روشن شدن نیاز به مرجع‌یابی مجدد ندارند مناسب است.
رزولور در محیط‌های گرم، دارای لرزش و نویز الکتریکی عملکرد مقاومی دارد. انکودرهای مغناطیسی نیز در برخی تجهیزات به دلیل مقاومت در برابر آلودگی استفاده می‌شوند. برای کاربردهای بسیار دقیق، انکودر با رزولوشن بالا یا فیدبک خطی مورد نیاز است.
چگونه سروو موتور مناسب انتخاب کنیم؟
برای انتخاب صحیح، ابتدا گشتاور دائم و گشتاور لحظه‌ای موردنیاز را محاسبه کنید. سرعت کاری، زمان شتاب‌گیری، سیکل حرکت، وزن بار، اینرسی بار و روش انتقال نیرو نیز باید مشخص باشند. نسبت اینرسی بار به روتور نباید بیش از محدوده توصیه‌شده سازنده باشد.
ولتاژ تغذیه، توان درایو، نوع انکودر، وجود ترمز نگهدارنده، درجه حفاظت IP، دمای محیط و امکان نصب گیربکس را بررسی کنید. برای محور عمودی یا بار معلق، ترمز الکترومغناطیسی اهمیت زیادی دارد. در محیط‌های دارای روغن، گردوغبار یا شست‌وشو، موتور باید درجه حفاظت مناسبی داشته باشد.
در نهایت، سازگاری موتور و درایو، امکان تأمین کابل و انکودر، پشتیبانی نرم‌افزاری و خدمات پس از فروش را در نظر بگیرید. بهترین سروو موتور، لزوماً قوی‌ترین یا گران‌ترین مدل نیست؛ بلکه مدلی است که از نظر سرعت، دقت، گشتاور، شرایط محیطی و نوع کاربرد با سیستم هماهنگ باشد.
