مقدمه

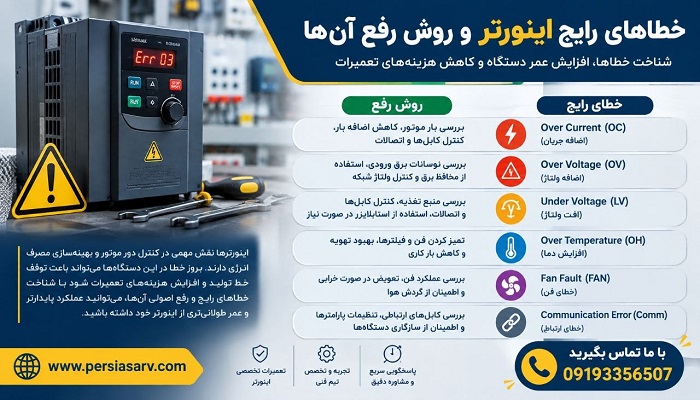

خطاهای رایج اینورتر و روش رفع آنها، اینورتر یا درایو کنترل دور موتور، یکی از مهم‌ترین تجهیزات در سیستم‌های صنعتی، ساختمانی و تأسیساتی است. این دستگاه با تبدیل برق ورودی به ولتاژ و فرکانس قابل‌کنترل، امکان تنظیم سرعت، گشتاور و جهت چرخش موتور را فراهم می‌کند. با وجود مزایای فراوان، اینورترها گاهی به دلایل مختلفی مانند نصب نادرست، نوسان برق، بار اضافی، گرمای بیش از حد یا تنظیمات اشتباه دچار خطا می‌شوند.
شناخت کدهای خطای اینورتر و روش صحیح رفع آنها، از توقف طولانی‌مدت دستگاه و آسیب دیدن موتور یا درایو جلوگیری می‌کند. البته نام و کد خطا در برندهای مختلف متفاوت است؛ برای مثال خطای اضافه‌جریان در یک برند ممکن است با OC، در برند دیگر با F01 و در مدل دیگری با Over Current نمایش داده شود. بنابراین همواره باید دفترچه راهنمای همان مدل بررسی شود. با این حال، مفهوم بیشتر خطاها در اغلب اینورترها یکسان است.
هشدار ایمنی: پیش از باز کردن درپوش اینورتر، برق ورودی را قطع کنید و چند دقیقه منتظر بمانید تا ولتاژ خازن‌های DC تخلیه شود. حتی پس از قطع برق نیز ممکن است ولتاژ خطرناک داخل دستگاه باقی مانده باشد. تعمیرات داخلی باید توسط تکنسین متخصص انجام شود.
۱. خطای اضافه‌جریان یا Over Current
یکی از رایج‌ترین خطاهای اینورتر، اضافه‌جریان است. این خطا معمولاً زمانی رخ می‌دهد که جریان خروجی از مقدار مجاز دستگاه بیشتر شود. اضافه‌جریان ممکن است در لحظه استارت، هنگام شتاب‌گیری، زمان کاهش سرعت یا در حین کار عادی موتور رخ دهد.
دلایل اصلی
- اتصال کوتاه در کابل یا سیم‌پیچ موتور
- گیرپاژ مکانیکی یا سنگین بودن بار
- کوتاه بودن زمان شتاب‌گیری
- تنظیم نبودن پارامترهای موتور
- انتخاب اینورتر با توان کمتر از موتور
- طول زیاد کابل موتور
- خرابی ترانزیستورهای قدرت یا IGBT
- اتصال اشتباه ترمینال‌های موتور
روش رفع خطا
ابتدا موتور را از خروجی اینورتر جدا کنید و دستگاه را بدون بار روشن نمایید. اگر خطا همچنان ظاهر شد، احتمال خرابی داخلی اینورتر وجود دارد. اگر خطا برطرف شد، موتور، کابل و بار مکانیکی را بررسی کنید.
مقاومت بین فازهای موتور را با مولتی‌متر اندازه بگیرید. مقاومت فازها باید تقریباً برابر باشد. همچنین با استفاده از مگااهم‌متر، عایق موتور نسبت به بدنه را بررسی کنید. پایین بودن مقاومت عایقی نشانه رطوبت، سوختگی یا آسیب سیم‌پیچ است.
در صورتی که خطا هنگام شتاب‌گیری رخ می‌دهد، زمان Acceleration را افزایش دهید. اگر موتور تحت بار سنگین راه‌اندازی می‌شود، افزایش زمان شتاب‌گیری یا استفاده از قابلیت Torque Boost می‌تواند کمک‌کننده باشد؛ البته افزایش بیش از حد بوست نیز باعث بالا رفتن جریان می‌شود. پارامترهای توان، جریان نامی، فرکانس و دور موتور را دقیقاً مطابق پلاک موتور تنظیم کنید.
۲. خطای اضافه‌ولتاژ یا Over Voltage
خطای اضافه‌ولتاژ زمانی رخ می‌دهد که ولتاژ باس DC اینورتر از حد مجاز بیشتر شود. این خطا بیشتر هنگام توقف سریع موتور، کاهش سرعت ناگهانی یا برگشت انرژی از موتور به سمت اینورتر دیده می‌شود.
عوامل ایجاد خطا
- کوتاه بودن زمان کاهش سرعت
- وجود بار با اینرسی بالا
- ترمز کردن مکرر موتور
- افزایش ولتاژ برق ورودی
- انتخاب نادرست مقاومت ترمز
- خرابی مدار ترمز یا مقاومت ترمز
- نوسان شدید شبکه برق
هنگام کاهش سرعت، موتور در برخی شرایط مانند ژنراتور عمل می‌کند و انرژی را به باس DC برمی‌گرداند. اگر این انرژی به‌موقع مصرف نشود، ولتاژ باس افزایش یافته و اینورتر خطای اضافه‌ولتاژ می‌دهد.
روش رفع
زمان Deceleration را افزایش دهید تا موتور آهسته‌تر متوقف شود. اگر این کار برای فرآیند مناسب نیست، باید از مقاومت ترمز و یونیت ترمز مناسب استفاده کنید. مقدار مقاومت ترمز باید طبق دستورالعمل سازنده انتخاب شود؛ مقاومت بسیار کم می‌تواند به مدار ترمز آسیب بزند و مقاومت بسیار زیاد نیز انرژی را به‌خوبی تخلیه نمی‌کند.
ولتاژ ورودی را با مولتی‌متر یا پاورآنالایزر بررسی کنید. در شبکه‌های ناپایدار، استفاده از تجهیزات حفاظتی مناسب ضروری است. در صورت تکرار خطا هنگام توقف بارهای سنگین مانند آسانسور، سانتریفیوژ یا نوار نقاله، طراحی سیستم ترمز باید توسط متخصص بررسی شود.
۳. خطای افت ولتاژ یا Under Voltage
این خطا زمانی رخ می‌دهد که ولتاژ ورودی یا ولتاژ باس DC کمتر از مقدار مجاز باشد. افت ولتاژ می‌تواند باعث خاموش شدن ناگهانی اینورتر، کاهش گشتاور موتور و ناپایداری فرآیند شود.
دلایل رایج
- قطع شدن یکی از فازهای ورودی
- ضعیف بودن شبکه برق
- شل بودن ترمینال‌ها
- استفاده از کابل با سطح مقطع نامناسب
- افت ولتاژ هنگام استارت بارهای بزرگ
- سوختن فیوز یا کنتاکتور ورودی
- خرابی مدار یکسوساز یا خازن‌های DC
روش عیب‌یابی
ولتاژ بین فازها و در سیستم تک‌فاز، ولتاژ فاز و نول را در حالت بی‌باری و زیر بار اندازه‌گیری کنید. اگر ولتاژ در زمان روشن شدن موتور به‌شدت افت می‌کند، باید ظرفیت شبکه، کابل‌کشی و تجهیزات بالادست بررسی شوند.
ترمینال‌های ورودی را از نظر شل بودن، تغییر رنگ، داغ‌شدگی یا آثار سوختگی کنترل کنید. شل بودن اتصال باعث ایجاد مقاومت، تولید گرما و افت ولتاژ می‌شود. در صورت وجود نوسان شدید، استفاده از استابلایزر صنعتی یا بررسی ظرفیت ترانسفورماتور می‌تواند ضروری باشد.
۴. خطای اضافه‌بار موتور یا Motor Overload
در این حالت جریان موتور برای مدت مشخصی بیشتر از جریان نامی می‌شود. برخلاف اضافه‌جریان، اضافه‌بار معمولاً بلافاصله رخ نمی‌دهد و پس از چند ثانیه یا چند دقیقه فعال می‌شود.
مهم‌ترین دلایل
- بیش از حد سنگین بودن بار
- گیر کردن پمپ، فن، گیربکس یا نوار نقاله
- تنظیم پایین جریان نامی موتور
- کاهش ولتاژ و افزایش جریان موتور
- تهویه نامناسب موتور
- خرابی بلبرینگ‌ها
- تنظیم نادرست منحنی V/F
- انتخاب موتور یا اینورتر نامناسب
روش رفع
جریان هر سه فاز موتور را اندازه‌گیری و با جریان درج‌شده روی پلاک مقایسه کنید. اختلاف زیاد بین جریان فازها، نشانه مشکل در موتور، کابل یا تغذیه است. بخش مکانیکی را از نظر گیرپاژ، اصطکاک، سفتی بیش از حد تسمه و خرابی یاتاقان بررسی کنید.
پارامتر جریان نامی موتور را دقیق تنظیم کنید، اما هرگز برای جلوگیری از خطا مقدار آن را عمداً بیشتر از مقدار واقعی وارد نکنید. این کار حفاظت حرارتی را غیرفعال کرده و ممکن است باعث سوختن موتور شود.
۵. خطای افزایش دما یا Over Temperature
اینورترها هنگام کار گرما تولید می‌کنند و برای دفع آن به هیت‌سینک و فن نیاز دارند. اگر دمای داخلی بیش از حد افزایش یابد، دستگاه برای محافظت از قطعات قدرت خاموش می‌شود.
دلایل ایجاد گرمای زیاد
- کثیف بودن فیلتر یا هیت‌سینک
- خرابی فن خنک‌کننده
- نصب اینورتر در فضای بسته
- فاصله کم از دیوار یا تجهیزات دیگر
- دمای بالای محیط
- کار مداوم با جریان نزدیک به ظرفیت نامی
- نصب چند اینورتر کنار یکدیگر بدون تهویه مناسب
راهکارها
برق را قطع کرده و مسیرهای تهویه، فیلترها و پره‌های فن را تمیز کنید. عملکرد فن را بررسی کنید؛ صدای غیرعادی، لرزش یا توقف فن نشانه خرابی آن است. فاصله استاندارد اطراف اینورتر را طبق کاتالوگ رعایت کنید.
اینورتر را در معرض تابش مستقیم آفتاب، گردوغبار، رطوبت یا بخار مواد شیمیایی نصب نکنید. در تابلوهای صنعتی، فن و فیلتر باید به‌صورت دوره‌ای سرویس شوند. اگر دمای محیط بالا است، استفاده از تهویه تابلو یا کولر تابلو توصیه می‌شود.
۶. خطای اتصال زمین یا Ground Fault
خطای اتصال زمین زمانی رخ می‌دهد که جریان از یکی از فازهای خروجی به بدنه موتور، کابل یا زمین نشت کند. این خطا بسیار مهم است و نباید با ریست کردن مکرر نادیده گرفته شود.
دلایل متداول
- آسیب دیدن عایق کابل موتور
- رطوبت داخل موتور یا جعبه ترمینال
- سوختگی سیم‌پیچ
- تماس کابل با بدنه فلزی
- خرابی ماژول قدرت اینورتر
- کابل‌کشی نامناسب یا له‌شدگی کابل
برای بررسی، موتور را از اینورتر جدا کنید. با مگااهم‌متر مقاومت عایقی هر فاز نسبت به بدنه را اندازه بگیرید. استفاده از مولتی‌متر معمولی برای تشخیص دقیق عایق کافی نیست، زیرا ولتاژ تست آن پایین است.
اگر عایق موتور پایین باشد، موتور باید خشک، تعمیر یا تعویض شود. در صورت سالم بودن موتور و کابل، احتمال خرابی بخش قدرت اینورتر مطرح است. اتصال زمین مناسب نیز باید بررسی شود؛ ارت ضعیف یا قطع‌شده می‌تواند باعث عملکرد نادرست حفاظت‌ها و افزایش خطر برق‌گرفتگی شود.
۷. خطای قطع فاز ورودی یا خروجی
در اینورترهای سه‌فاز، قطع یکی از فازهای ورودی یا خروجی می‌تواند باعث کاهش گشتاور، افزایش جریان دو فاز دیگر و داغ شدن موتور شود. این خطا ممکن است با عناوینی مانند Input Phase Loss یا Output Phase Loss نمایش داده شود.
روش بررسی
ولتاژ بین هر سه جفت فاز ورودی را اندازه بگیرید. سپس اتصالات کنتاکتور، فیوز، کلید حفاظتی و ترمینال‌های اینورتر را بررسی کنید. در سمت خروجی نیز کابل‌ها، ترمینال موتور و سیم‌پیچ‌ها باید کنترل شوند.
هرگز در خروجی اینورتر کنتاکتور را هنگام کار قطع و وصل نکنید، زیرا این کار می‌تواند به IGBTها آسیب بزند. همچنین برای موتور تک‌فاز نباید از اینورتر سه‌فاز معمولی استفاده شود، مگر اینکه سازنده صراحتاً چنین کاربردی را تأیید کرده باشد.
۸. خطای ارتباطی یا Communication Error
در سیستم‌هایی که اینورتر از طریق PLC، شبکه صنعتی، پنل خارجی یا کارت ارتباطی کنترل می‌شود، قطع ارتباط یکی از خطاهای رایج است.
علت‌های احتمالی
- قطع شدن کابل شبکه
- تنظیم نبودن آدرس، Baud Rate یا پروتکل
- شیلد نامناسب کابل
- تداخل الکترومغناطیسی
- تنظیم نادرست Master و Slave
- خرابی پورت یا کارت ارتباطی
- قطع بودن تغذیه پنل یا PLC
روش رفع
ابتدا نوع پروتکل و تنظیمات دو طرف را یکسان کنید. آدرس هر تجهیز باید منحصربه‌فرد باشد. کابل ارتباطی را از کابل‌های قدرت و موتور فاصله دهید و در صورت نیاز از کابل شیلددار استفاده کنید. اتصال شیلد باید طبق دستورالعمل سازنده انجام شود و از ایجاد حلقه زمین جلوگیری شود.
اگر امکان دارد، اینورتر را به‌صورت محلی و از روی کی‌پد آزمایش کنید. اگر در حالت محلی سالم است، مشکل به احتمال زیاد از شبکه، PLC یا تنظیمات فرمان است.
۹. خطای تنظیمات و پارامترها
گاهی اینورتر از نظر سخت‌افزاری سالم است، اما به دلیل تنظیمات اشتباه کار نمی‌کند. انتخاب منبع فرمان، مرجع فرکانس، نوع موتور یا محدوده فرکانس از مواردی است که معمولاً مشکل ایجاد می‌کند.
برای مثال ممکن است فرمان استارت روی ترمینال ورودی تنظیم شده باشد، اما کاربر انتظار داشته باشد دستگاه از روی کی‌پد روشن شود. یا مرجع سرعت روی ورودی آنالوگ قرار گرفته باشد، در حالی که سیگنال ۰ تا ۱۰ ولت به ترمینال وصل نیست.
اقدامات پیشنهادی
- منبع فرمان Run را بررسی کنید.
- منبع مرجع سرعت را مشخص کنید.
- وضعیت ورودی‌های دیجیتال را کنترل کنید.
- فرکانس حداقل و حداکثر را بررسی نمایید.
- تنظیمات موتور را مطابق پلاک وارد کنید.
- در صورت نامشخص بودن تنظیمات، پارامترها را به حالت کارخانه برگردانید.
پیش از بازنشانی کارخانه، از پارامترهای فعلی نسخه پشتیبان بگیرید؛ زیرا تمام تنظیمات اختصاصی پاک خواهند شد.
۱۰. خطای سرعت بیش از حد یا Overspeed
این خطا در کاربردهایی رخ می‌دهد که موتور از سرعت تعیین‌شده عبور می‌کند یا فیدبک سرعت با مقدار فرمان هماهنگ نیست. در سیستم‌های دارای انکودر، خرابی انکودر، قطع کابل یا تنظیم اشتباه پارامترهای فیدبک می‌تواند عامل اصلی باشد.
کابل انکودر باید از کابل موتور فاصله داشته باشد و شیلد آن به‌درستی متصل شود. تعداد پالس، جهت چرخش و نوع سیگنال انکودر را در پارامترها بررسی کنید. اگر سیستم بدون انکودر است، افزایش ناگهانی سرعت ممکن است به دلیل تنظیم نادرست کنترل برداری یا بار بسیار سبک باشد.
۱۱. خطاهای مربوط به مقاومت ترمز
در هنگام توقف سریع، مقاومت ترمز انرژی برگشتی موتور را به گرما تبدیل می‌کند. اگر مقاومت قطع شده، بیش از حد داغ یا اشتباه انتخاب شده باشد، اینورتر ممکن است خطای Braking Resistor یا Braking Transistor نشان دهد.
مقاومت ترمز را از نظر سوختگی، تغییر رنگ و قطع بودن بررسی کنید. مقدار اهم آن باید با مقدار توصیه‌شده سازنده مطابقت داشته باشد. مقاومت ترمز را در محل دارای تهویه نصب کنید و آن را نزدیک مواد قابل اشتعال قرار ندهید. در کاربردهای پرتوقف، توان حرارتی مقاومت باید بر اساس چرخه کاری محاسبه شود، نه فقط توان موتور.
روش استاندارد عیب‌یابی اینورتر
برای رفع هر خطا بهتر است از یک روند ثابت استفاده کنید:
- کد خطا را یادداشت کنید. پیش از ریست، کد و زمان وقوع خطا را ثبت نمایید.
- شرایط وقوع را مشخص کنید. آیا خطا هنگام استارت، توقف، زیر بار یا پس از گرم شدن رخ می‌دهد؟
- برق ورودی را اندازه‌گیری کنید. ولتاژ، تعادل فازها و افت لحظه‌ای بررسی شود.
- اتصالات را کنترل کنید. شل بودن ترمینال‌ها و سوختگی کابل‌ها بسیار رایج است.
- موتور و بار مکانیکی را بررسی کنید. اینورتر همیشه مقصر اصلی نیست.
- پارامترها را با پلاک موتور تطبیق دهید.
- موتور را از اینورتر جدا و تست تفکیکی انجام دهید.
- پس از رفع علت، یک‌بار ریست کنید. ریست مکرر بدون رفع علت، خطرناک است.
- جریان و دمای کاری را ثبت کنید. این اطلاعات برای پیشگیری از تکرار خطا مفید است.
نکات مهم برای جلوگیری از خطاهای اینورتر
سرویس پیشگیرانه، بهترین روش کاهش خرابی است. هیت‌سینک و فیلتر تابلو را به‌صورت دوره‌ای تمیز کنید. فن‌ها را بررسی و در صورت کاهش عملکرد تعویض نمایید. دمای داخل تابلو، جریان موتور و وضعیت اتصالات را ثبت کنید.
از کابل مناسب و دارای سطح مقطع کافی استفاده کنید. برای کابل‌های موتور با طول زیاد، طبق توصیه سازنده از فیلتر خروجی، راکتور یا فیلتر سینوسی استفاده شود. کابل فرمان و کابل قدرت را از یک مسیر عبور ندهید. اتصال زمین را استاندارد و مطمئن اجرا کنید.
اینورتر را متناسب با توان، جریان، نوع بار و شرایط محیطی انتخاب نمایید. برای بارهای سنگین مانند جرثقیل، نوار نقاله و کمپرسور، تنها توجه به توان موتور کافی نیست و ظرفیت اضافه‌بار درایو نیز اهمیت دارد.
چه زمانی باید با تعمیرکار متخصص تماس گرفت؟
اگر خطا پس از بررسی برق، کابل، موتور و پارامترها همچنان باقی ماند، احتمال خرابی قطعات داخلی مانند IGBT، خازن‌های DC، مدار کنترل، سنسور جریان یا مقاومت‌های حفاظتی وجود دارد. باز کردن اینورتر بدون تجهیزات و دانش کافی ممکن است باعث برق‌گرفتگی یا آسیب بیشتر شود.
همچنین در صورت مشاهده بوی سوختگی، صدای انفجار، جرقه، تغییر رنگ برد، بادکردگی خازن‌ها یا سوختن فیوز داخلی، دستگاه را دوباره روشن نکنید. تعمیر باید با تست قطعات قدرت، اندازه‌گیری باس DC و بررسی مدار کنترل انجام شود.
جمع‌بندی
بیشتر خطاهای اینورتر به چند عامل اصلی مربوط هستند: برق نامناسب، بار مکانیکی سنگین، تنظیمات اشتباه، تهویه ضعیف، کابل‌کشی نادرست و فرسودگی قطعات. تشخیص صحیح زمانی امکان‌پذیر است که کد خطا، زمان وقوع آن و شرایط کاری موتور هم‌زمان بررسی شوند.
رفع خطا تنها با فشردن کلید Reset انجام نمی‌شود. باید علت اصلی شناسایی و برطرف شود؛ در غیر این صورت، خطا تکرار شده و ممکن است به موتور یا خود اینورتر آسیب جدی وارد کند. رعایت اصول نصب، تنظیم دقیق پارامترها، سرویس دوره‌ای و استفاده از تجهیزات حفاظتی مناسب، عمر اینورتر را افزایش داده و از توقف‌های پرهزینه جلوگیری می‌کند.
