مقدمه

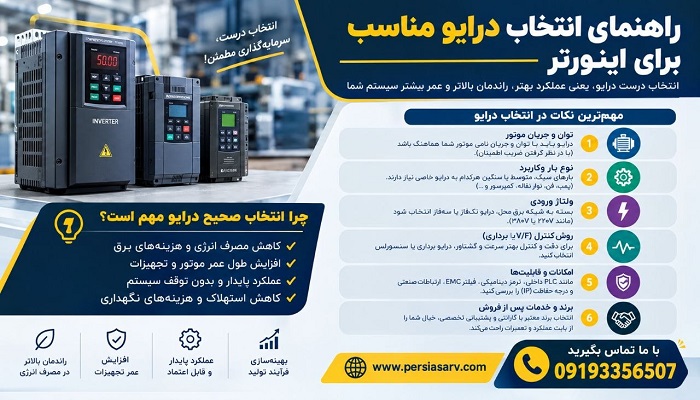

راهنمای انتخاب درایو مناسب برای اینورتر، انتخاب درایو مناسب برای اینورتر یکی از مهم‌ترین مراحل طراحی و راه‌اندازی سیستم‌های موتوری است. بسیاری از مشکلاتی که پس از نصب اینورتر ایجاد می‌شوند، نه به دلیل خرابی دستگاه، بلکه به علت انتخاب نادرست درایو، بی‌توجهی به نوع بار، محاسبه نکردن جریان واقعی موتور یا نادیده گرفتن شرایط محیطی به وجود می‌آیند.

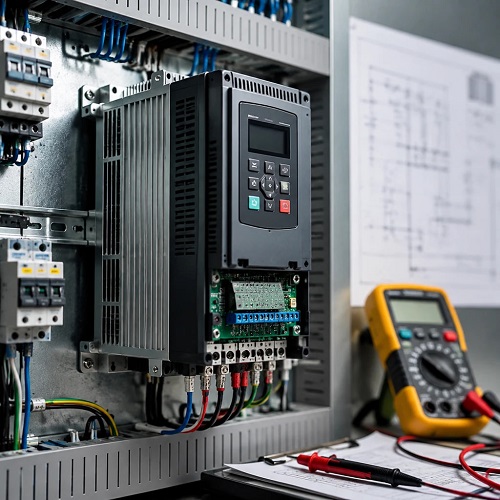

درایو یا اینورتر وظیفه کنترل سرعت، گشتاور، جهت چرخش و نحوه راه‌اندازی موتور را بر عهده دارد. این دستگاه با تغییر فرکانس و ولتاژ خروجی، موتور را متناسب با نیاز فرآیند کنترل می‌کند. اگر درایو کوچک‌تر از نیاز واقعی انتخاب شود، دائماً با خطای اضافه‌جریان و اضافه‌بار مواجه خواهد شد. اگر بیش از اندازه بزرگ انتخاب شود، هزینه خرید، تابلو و تجهیزات جانبی افزایش پیدا می‌کند، بدون اینکه الزاماً عملکرد بهتری به دست آید.
در این مقاله، مهم‌ترین معیارهای انتخاب درایو مناسب برای اینورتر را بررسی می‌کنیم تا بتوانید بر اساس نوع موتور، کاربرد، شرایط کاری و بودجه، انتخابی مطمئن و اصولی داشته باشید.
درایو و اینورتر چه تفاوتی دارند؟
در بسیاری از پروژه‌ها، واژه‌های «درایو» و «اینورتر» به جای یکدیگر استفاده می‌شوند. در کاربردهای صنعتی، منظور از درایو معمولاً درایو فرکانس متغیر یا VFD است؛ تجهیزی که سرعت موتورهای AC را کنترل می‌کند. اینورتر در معنای فنی، بخشی از ساختار درایو است که ولتاژ DC را به ولتاژ AC تبدیل می‌کند.
با این حال، در بازار ایران به کل دستگاه کنترل دور موتور، اینورتر گفته می‌شود. بنابراین منظور از انتخاب درایو مناسب برای اینورتر، انتخاب یک درایو کنترل دور متناسب با موتور و کاربرد موردنظر است.
۱. مشخصات موتور را بررسی کنید
اولین مرحله برای انتخاب و خرید درایو، مطالعه پلاک موتور است. اطلاعات روی پلاک مشخص می‌کند که موتور با چه ولتاژ، جریان، فرکانس و سرعتی باید کار کند. مهم‌ترین مشخصات عبارت‌اند از:
- توان موتور بر حسب کیلووات یا اسب بخار
- ولتاژ نامی
- جریان نامی
- فرکانس کاری
- سرعت یا تعداد دور در دقیقه
- نوع اتصال ستاره یا مثلث
- ضریب توان
- کلاس عایقی
- نوع موتور؛ القایی، سنکرون یا موتور آهنربای دائم
در انتخاب درایو، جریان نامی موتور معمولاً اهمیت بیشتری از توان دارد. ممکن است دو موتور با توان یکسان، به دلیل تفاوت در راندمان یا ولتاژ، جریان‌های متفاوتی داشته باشند. بنابراین صرفاً خرید اینورتر بر اساس عدد کیلووات، روش دقیقی نیست.
برای مثال، اگر جریان پلاک موتور ۱۲ آمپر باشد، درایوی انتخاب کنید که جریان خروجی دائم آن حداقل برابر یا بیشتر از ۱۲ آمپر باشد. در بارهای سنگین، باید ظرفیت اضافه‌بار درایو نیز در نظر گرفته شود.
۲. نوع بار را مشخص کنید
یکی از مهم‌ترین عوامل انتخاب درایو، نوع بار متصل به موتور است. بارها از نظر نیاز به گشتاور و جریان به چند گروه تقسیم می‌شوند.
بار گشتاور متغیر
در بارهایی مانند فن و پمپ سانتریفیوژ، گشتاور با سرعت تغییر می‌کند. با کاهش سرعت، نیاز به گشتاور و توان نیز کاهش می‌یابد. این تجهیزات معمولاً به درایوهای مخصوص بار سبک یا Variable Torque نیاز دارند.
بار گشتاور ثابت
نوار نقاله، میکسر، دستگاه بسته‌بندی، کمپرسور و برخی ماشین‌آلات صنعتی در گروه بارهای گشتاور ثابت قرار می‌گیرند. در این کاربردها موتور ممکن است در سرعت پایین نیز گشتاور زیادی نیاز داشته باشد. درایو باید بتواند جریان و گشتاور کافی را در سرعت‌های مختلف تأمین کند.
بار سنگین و ضربه‌ای
جرثقیل، بالابر، اکسترودر، دستگاه خردکن، آسیاب و برخی کمپرسورها هنگام راه‌اندازی یا تغییر بار، جریان زیادی می‌کشند. برای این تجهیزات باید از درایو Heavy Duty استفاده شود. درایو انتخابی باید توانایی تحمل اضافه‌بار برای مدت مشخص، مانند ۱۵۰ درصد جریان نامی در ۶۰ ثانیه، داشته باشد.
۳. توان درایو را درست انتخاب کنید
توان درایو باید با شرایط واقعی کاری هماهنگ باشد. اگر توان درایو کمتر از نیاز موتور باشد، دستگاه در زمان راه‌اندازی یا زیر بار دچار خطا می‌شود. خطاهای اضافه‌جریان، اضافه‌بار و افزایش دما از نتایج رایج انتخاب درایو کوچک هستند.
از سوی دیگر، انتخاب درایو بسیار بزرگ نیز همیشه تصمیم مناسبی نیست. این کار باعث افزایش هزینه خرید، ابعاد تابلو، مصرف تجهیزات جانبی و هزینه تعمیرات می‌شود. همچنین برخی درایوها برای موتورهای کوچک، عملکرد کنترل دقیقی ارائه نمی‌دهند.
برای انتخاب صحیح، سه عامل را هم‌زمان بررسی کنید:
- توان موتور
- جریان نامی موتور
- نوع و شدت بار
در بسیاری از کاربردهای سنگین، ممکن است لازم باشد درایوی با توان یک رده بالاتر از موتور انتخاب شود. این موضوع زمانی اهمیت بیشتری دارد که موتور در محیط گرم، ارتفاع زیاد یا شرایط کاری مداوم کار کند.
۴. جریان خروجی درایو را در نظر بگیرید
جریان خروجی، یکی از دقیق‌ترین معیارها برای انتخاب درایو است. روی پلاک درایو معمولاً دو مقدار جریان درج می‌شود: جریان کار عادی یا Normal Duty و جریان کار سنگین یا Heavy Duty.
اگر موتور برای فن یا پمپ استفاده می‌شود، می‌توان از جریان کار عادی استفاده کرد. اما برای نوار نقاله، کمپرسور، میکسر، بالابر و دستگاه‌های با گشتاور بالا، باید جریان Heavy Duty ملاک قرار گیرد.
جریان خروجی درایو باید با جریان واقعی موتور در شرایط بار مقایسه شود. در محیط‌هایی با دمای بالا، ممکن است ظرفیت جریان درایو کاهش پیدا کند. این کاهش ظرفیت که با عنوان Derating شناخته می‌شود، باید در محاسبات لحاظ شود.
۵. ولتاژ ورودی و خروجی را بررسی کنید
درایوها با ولتاژهای مختلف تولید می‌شوند؛ از جمله تک‌فاز ۲۲۰ ولت، سه‌فاز ۲۲۰ ولت، سه‌فاز ۳۸۰ ولت و مدل‌های ولتاژ بالاتر. انتخاب ولتاژ باید با شبکه برق محل نصب و موتور هماهنگ باشد.
برای نمونه، اگر برق ورودی مجموعه تک‌فاز ۲۲۰ ولت است، باید بررسی شود که آیا درایو موردنظر می‌تواند با ورودی تک‌فاز کار کند یا خیر. برخی درایوهای سه‌فاز در صورت استفاده با برق تک‌فاز، نیاز به کاهش ظرفیت دارند.
همچنین اتصال صحیح موتور اهمیت زیادی دارد. موتوری که روی پلاک آن مقادیر ۲۳۰/۴۰۰ ولت درج شده است، ممکن است در شبکه ۲۳۰ ولت به‌صورت مثلث و در شبکه ۴۰۰ ولت به‌صورت ستاره متصل شود. اتصال اشتباه می‌تواند باعث افزایش جریان و سوختن موتور شود.
۶. نوع کنترل درایو را انتخاب کنید
درایوها از نظر روش کنترل به چند گروه تقسیم می‌شوند.
کنترل V/F
این روش ساده، اقتصادی و مناسب فن، پمپ و کاربردهای عمومی است. در کنترل V/F نسبت ولتاژ به فرکانس تنظیم می‌شود و موتور بدون نیاز به فیدبک پیچیده کنترل می‌گردد.
کنترل برداری بدون انکودر
در این روش، درایو کنترل دقیق‌تری روی گشتاور و سرعت موتور دارد. برای نوار نقاله، ماشین‌آلات صنعتی، میکسر و کاربردهایی که گشتاور راه‌اندازی اهمیت دارد، مناسب است.
کنترل برداری با انکودر
اگر به کنترل دقیق سرعت، موقعیت یا گشتاور نیاز دارید، استفاده از انکودر ضروری است. این سیستم در آسانسور، جرثقیل، خطوط تولید دقیق و ماشین‌آلات CNC کاربرد دارد.
کنترل موتورهای سنکرون و سروو
برخی درایوها برای موتورهای آهنربای دائم، سنکرون و سرووموتورها طراحی شده‌اند. این موتورها به الگوریتم کنترل خاص نیاز دارند و نمی‌توان هر درایو عمومی را برای آن‌ها استفاده کرد.
۷. محدوده سرعت مورد نیاز را تعیین کنید
اگر موتور باید در محدوده وسیعی از سرعت کار کند، درایو انتخابی باید توانایی کنترل دقیق در سرعت پایین و بالا را داشته باشد. برخی کاربردها تنها به تغییر سرعت محدود، مثلاً بین ۳۰ تا ۵۰ هرتز، نیاز دارند. در این شرایط یک درایو عمومی کافی است.
اما در کاربردهایی که موتور باید با سرعت بسیار پایین و گشتاور زیاد کار کند، باید درایوی با کنترل برداری مناسب انتخاب شود. کارکرد طولانی موتور در سرعت پایین ممکن است باعث کاهش خنک‌کاری شود؛ زیرا فن نصب‌شده روی شفت موتور نیز آهسته‌تر می‌چرخد. در این موارد استفاده از فن مستقل یا موتور مناسب برای این شرایط ضروری است.
همچنین حداکثر فرکانس خروجی باید با توان مکانیکی موتور، یاتاقان‌ها، گیربکس و تجهیزات دوار هماهنگ باشد. افزایش بیش از حد فرکانس ممکن است به موتور یا بار متصل آسیب بزند.
۸. به گشتاور راه‌اندازی توجه کنید
برخی بارها در زمان شروع حرکت، گشتاور زیادی نیاز دارند. نوار نقاله‌ای که بار روی آن قرار دارد، پمپ‌های سنگین، کمپرسورها و جرثقیل‌ها از این گروه هستند.
برای چنین کاربردهایی باید مشخصات گشتاور راه‌اندازی درایو بررسی شود. قابلیت‌هایی مانند Torque Boost، کنترل برداری و تنظیم خودکار پارامترهای موتور به بهبود راه‌اندازی کمک می‌کنند.
اگر گشتاور راه‌اندازی کافی نباشد، موتور حرکت نمی‌کند یا درایو با خطای اضافه‌جریان خاموش می‌شود. افزایش بی‌حساب پارامتر بوست نیز می‌تواند باعث داغ شدن موتور شود؛ بنابراین این تنظیم باید طبق دستورالعمل سازنده انجام شود.
۹. شرایط محیطی محل نصب را بررسی کنید
محیط نصب تأثیر مستقیمی بر انتخاب درایو دارد. دما، رطوبت، گردوغبار، ارتفاع، لرزش و مواد شیمیایی باید در نظر گرفته شوند.
در دمای بالا، ظرفیت خروجی درایو کاهش می‌یابد. در ارتفاع زیاد نیز به دلیل کاهش چگالی هوا، خنک‌کاری ضعیف‌تر می‌شود. و در محیط‌های پرگردوغبار یا مرطوب، درایو باید داخل تابلو با درجه حفاظت مناسب نصب شود.
برای فضاهای باز یا محیط‌های شست‌وشوشونده، درجه حفاظت IP اهمیت زیادی دارد. همچنین اگر تابلو در معرض تابش خورشید باشد، باید از سایه‌بان و تهویه مناسب استفاده شود.
۱۰. اندازه تابلو و روش خنک‌کاری
درایو باید فضای کافی برای گردش هوا داشته باشد. نصب چند درایو کنار یکدیگر بدون رعایت فاصله استاندارد باعث افزایش دمای داخلی تابلو می‌شود.
پیش از انتخاب، ابعاد درایو، محل ورود کابل‌ها، فضای مورد نیاز برای تعمیرات و فاصله اطراف آن را بررسی کنید. اگر چند درایو در یک تابلو قرار دارند، مجموع گرمای تولیدشده باید محاسبه شود.
در تابلوهای بزرگ ممکن است به فن، فیلتر، مبدل حرارتی یا کولر تابلو نیاز باشد. خنک‌کاری ضعیف یکی از دلایل کاهش عمر خازن‌ها و خرابی IGBTها است.
۱۱. قابلیت‌های حفاظتی درایو
یک درایو مناسب باید از موتور و خودش در برابر شرایط خطرناک محافظت کند. مهم‌ترین حفاظت‌ها عبارت‌اند از:
- اضافه‌جریان
- اضافه‌ولتاژ
- افت ولتاژ
- اتصال زمین
- اضافه‌بار موتور
- افزایش دمای درایو
- قطع فاز ورودی
- قطع فاز خروجی
- اتصال کوتاه
- قفل شدن موتور
- خطای ارتباطی
وجود این حفاظت‌ها، احتمال خرابی تجهیزات را کاهش می‌دهد. البته حفاظت داخلی درایو جایگزین فیوز، کلید حفاظتی، ارت و تجهیزات مناسب تابلو نیست.
۱۲. ورودی و خروجی‌های مورد نیاز را بررسی کنید
پیش از خرید، تعداد ورودی‌ها و خروجی‌های موردنیاز سیستم را مشخص کنید. ممکن است به ورودی دیجیتال برای استارت و توقف، ورودی آنالوگ برای کنترل سرعت، خروجی رله برای اعلام خطا یا خروجی آنالوگ برای ارسال فیدبک نیاز داشته باشید.
همچنین بررسی کنید که درایو از سیگنال‌های ۰ تا ۱۰ ولت یا ۴ تا ۲۰ میلی‌آمپر پشتیبانی می‌کند. در پروژه‌های اتوماسیون، نوع ارتباط با PLC نیز اهمیت دارد. پروتکل‌هایی مانند Modbus RTU، Modbus TCP، Profibus، Profinet و EtherNet/IP در کاربردهای مختلف استفاده می‌شوند.
اگر در آینده احتمال توسعه سیستم وجود دارد، بهتر است درایوی انتخاب کنید که ورودی، خروجی و قابلیت ارتباطی کافی داشته باشد.
۱۳. امکانات ترمز و توقف سریع
در برخی کاربردها، موتور باید در مدت کوتاهی متوقف شود. توقف سریع باعث برگشت انرژی از موتور به باس DC می‌شود و ممکن است خطای اضافه‌ولتاژ ایجاد کند.
اگر بار اینرسی زیادی دارد یا توقف‌های مکرر انجام می‌شود، درایو باید امکان اتصال مقاومت ترمز یا یونیت ترمز را داشته باشد. جرثقیل، سانتریفیوژ، نوار نقاله و ماشین‌آلات دارای چرخ‌طیار از جمله کاربردهایی هستند که به سیستم ترمز نیاز دارند.
مقاومت ترمز باید بر اساس توان، زمان توقف و تعداد توقف‌ها انتخاب شود. استفاده از مقاومت نامناسب می‌تواند باعث داغ شدن بیش از حد یا آسیب به مدار ترمز شود.
۱۴. انتخاب درایو برای پمپ و فن
برای پمپ و فن، درایو باید قابلیت کنترل فشار، دبی یا سرعت را داشته باشد. برخی مدل‌ها دارای کنترل PID داخلی هستند و می‌توانند با استفاده از سنسور فشار یا دبی، سرعت موتور را به‌صورت خودکار تنظیم کنند.
در سیستم‌های پمپاژ، قابلیت Sleep و Wake Up، کنترل چند پمپ، تشخیص خشک‌کار کردن و جلوگیری از ضربه قوچ اهمیت دارد. برای فن‌ها نیز کنترل نرم شتاب‌گیری و کاهش سرعت، کاهش مصرف انرژی و مدیریت چند موتور مورد توجه است.
در این کاربردها معمولاً درایو با قابلیت Variable Torque مناسب است، اما باید جریان و توان موتور نیز به‌درستی بررسی شود.
۱۵. انتخاب درایو برای جرثقیل و بالابر
جرثقیل‌ها و بالابرها به گشتاور راه‌اندازی بالا، کنترل دقیق سرعت و سیستم ترمز مطمئن نیاز دارند. درایو باید قابلیت کار با مقاومت ترمز، کنترل بار، توقف اضطراری و جلوگیری از سقوط را داشته باشد.
در این کاربردها نباید از درایو عمومی ضعیف استفاده کرد. مدل انتخابی باید برای کار سنگین طراحی شده باشد و در صورت نیاز از انکودر برای کنترل دقیق سرعت استفاده شود. هماهنگی بین درایو، موتور، ترمز مکانیکی و سیستم کنترل اهمیت حیاتی دارد.
۱۶. برند، خدمات و تأمین قطعات
انتخاب برند تنها بر اساس قیمت انجام نشود. کیفیت ساخت، سابقه عملکرد، خدمات پس از فروش، آموزش، نرم‌افزار تنظیمات و موجود بودن قطعات یدکی اهمیت زیادی دارند.
برندی که دفترچه کامل، پشتیبانی فنی و قطعات قابل‌دسترس دارد، در زمان تعمیر یا توسعه پروژه هزینه کمتری ایجاد می‌کند. همچنین باید بررسی شود که درایو موردنظر برای شرایط شبکه برق ایران مناسب باشد و لوازم جانبی آن به‌راحتی تأمین شود.
اشتباهات رایج هنگام خرید درایو
- انتخاب بر اساس توان بدون توجه به جریان
- نادیده گرفتن نوع بار
- استفاده از درایو سبک برای بار سنگین
- بی‌توجهی به ولتاژ موتور و شبکه
- انتخاب مدل بدون مقاومت ترمز برای بارهای سنگین
- نصب درایو در محیط گرم یا مرطوب
- نادیده گرفتن طول کابل موتور
- خرید مدل ارزان بدون خدمات فنی
- تنظیم نکردن اطلاعات پلاک موتور
- استفاده از چند موتور با یک درایو بدون محاسبه صحیح
مراحل پیشنهادی انتخاب درایو
برای انتخاب اصولی، این مراحل را انجام دهید:
- مشخصات کامل موتور را از روی پلاک یادداشت کنید.
- نوع بار و میزان گشتاور راه‌اندازی را مشخص نمایید.
- جریان کاری و اضافه‌بار موردنیاز را محاسبه کنید.
- ولتاژ ورودی و خروجی را با شبکه و موتور تطبیق دهید.
- محدوده سرعت و دقت کنترل را تعیین کنید.
- نیاز به ترمز، انکودر و ارتباط شبکه را بررسی کنید.
- شرایط محیطی و روش خنک‌کاری را در نظر بگیرید.
- مدل مناسب را از نظر ورودی‌ها، خروجی‌ها و حفاظت‌ها بررسی کنید.
- خدمات پس از فروش و قطعات را ارزیابی نمایید.
- تنظیمات نهایی را توسط تکنسین آشنا با همان برند انجام دهید.
جمع‌بندی
انتخاب درایو مناسب برای اینورتر، تنها با مقایسه توان موتور و درایو انجام نمی‌شود. جریان نامی، نوع بار، گشتاور راه‌اندازی، ولتاژ، محدوده سرعت، شرایط محیطی، نیاز به ترمز، روش کنترل و امکانات ارتباطی همگی باید بررسی شوند.
برای فن و پمپ معمولاً درایوهای گشتاور متغیر و اقتصادی مناسب هستند، اما برای نوار نقاله، کمپرسور، جرثقیل و ماشین‌آلات سنگین باید از مدل‌های دارای ظرفیت اضافه‌بار و کنترل برداری استفاده کرد. در کاربردهای دقیق نیز وجود انکودر و قابلیت کنترل موقعیت اهمیت زیادی دارد.
انتخاب درست درایو باعث کاهش مصرف انرژی، افزایش عمر موتور، کاهش خطا، بهبود کیفیت تولید و جلوگیری از هزینه‌های تعمیر می‌شود. پیش از خرید، اطلاعات پلاک موتور و شرایط واقعی کار را جمع‌آوری کنید و در صورت پیچیده بودن پروژه، از مشاوره متخصص برق صنعتی کمک بگیرید.
